Λεπτομέρειες:
|
| Χρώμα: | πράσινο | όνομα: | Σκοινί μπαλωμάτων MPO |
|---|---|---|---|
| Connector: | Mpo-MPO | Μήκος: | 0.5Meter |
| λειτουργία: | Πολλαπλού τρόπου | OEM: | διαθέσιμος |
| Υψηλό φως: | MPO σε MPO καλώδιο,Fanout MPO καλώδιο |
||

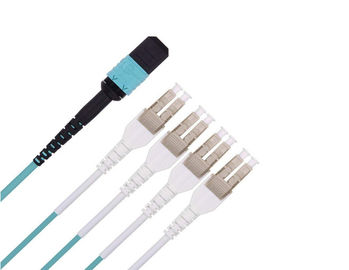

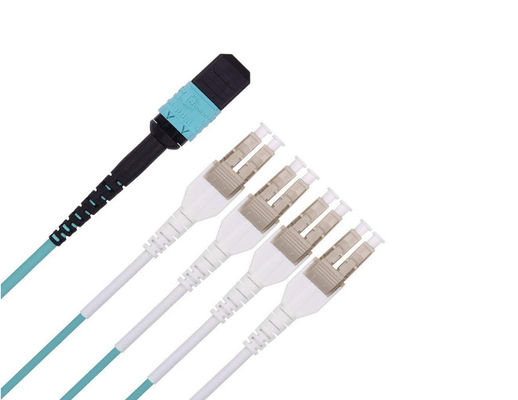

12 σκοινί μπαλωμάτων καλωδίων Assemblies/MPO/MTP κορμών πυρήνων MPO/MTP, καλώδιο OM2/OM3/OM4
Περιγραφή:

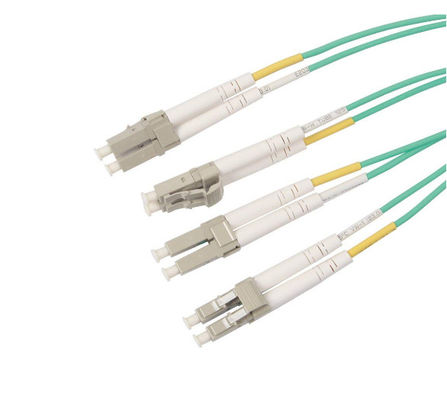

Συνδετήρας οπτικών ινών: LC, ST, FC, SC, MTRJ, DIN, D4, E2000, MPO
Ferrule τύπος διεπαφών: APC, PC, UPC
Πυρήνες ινών: Simplex, διπλό
Τύπος ινών πολλαπλού τρόπου (50/125)/(62.5/125), Singlemode (9/125)
Διάμετρος ινών (χιλ.): Φ 0,9, φ 2,0, Φ 3,0
Μήκος καλωδίων προσαρμόστε
Πρόσωπο τελών συνδετήρων: Απαιτήσεις γεωμετρίας προσώπου τελών MPO: En50377-15-1
Ποιότητα στίλβωσης:: Γυαλισμένη ποιότητα τέλος-προσώπου: Iec61300-3-35
Τα καλώδια μπαλωμάτων MPO μας σχεδιάζονται για τις λύσεις κέντρων δεδομένων που υποστηρίζουν τις τοπολογίες όπως 10
Gigabit Ethernet, κανάλι ινών ή Infiniband - όπως διευκρινίζεται στα πρότυπα en50173-5 κέντρων δεδομένων και
ISO/IEC 24764.

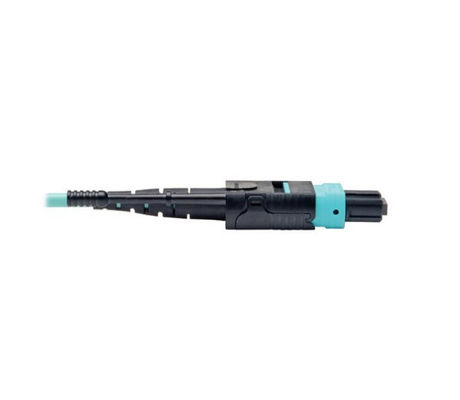

Λεπτομέρεια MPO:

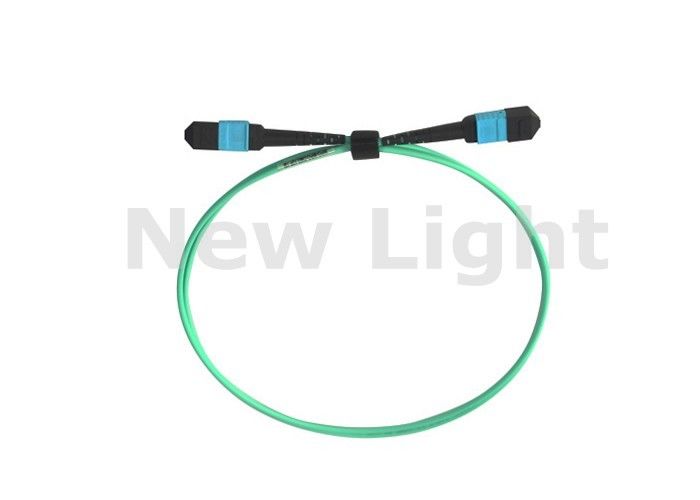

Τα καλώδια μπαλωμάτων MPO χρησιμοποιούνται για να κάνουν τις διασυνδέσεις μεταξύ των κασετών MPO ή των συνδέσεων στον ενεργό εξοπλισμό με τη διεπαφή MPO/MTP.
Σε περιπτώσεις όπου ένα σκοινί μπαλωμάτων MPO συνδέεται (μέσω ενός συζευκτήρα MPO) με ένα άλλο καλώδιο μπαλωμάτων MPO, ένας από τους δύο συνδετήρες MPO πρέπει να είναι αρσενικός (εξοπλισμένος με τις καρφίτσες).
Τα καλώδια μπαλωμάτων MPO είναι διαθέσιμα σε 3 διαφορετικές διαμορφώσεις χαρτών καλωδίων: Ευθύ, συνολικό κτυπημένο ή ζευγάρι που κτυπιέται
Τα καλώδια μπαλωμάτων MPO είναι διαθέσιμα στο πολλαπλού τρόπου και single-mode καλώδιο ινών.
Εφαρμογές
Απόδοση των συνελεύσεων MTP/της λήξης MPO:
| Τύπος/απόδοση | Singlemode (APC στιλβωτική ουσία) | Πολλαπλού τρόπου (PC/οριζόντια πολωνικά) | ||
| Πρότυπα | Χαμηλή απώλεια ελίτ | Πρότυπα | Χαμηλή απώλεια ελίτ | |
| Μέγιστη απώλεια εισαγωγής | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
| Επιστροφής απώλεια | ≥ 50dB | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ||
| Λειτουργούσα θερμοκρασία | -40°C σε 80°C | 40°C σε 80°C | ||
| Μήκος κύματος δοκιμής | 1310nm |
850nm |
||
Πρότυπα των προϊόντων MTP:
Ø ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC JIS C5982 TIA-604-5 (FOCIS5) GR-1435-ΠΥΡΗΝΑΣ Telcordia υποχωρητικός
Ø δομημένη τηλεγράφηση ανά Tia-568-γ
Ø παράλληλη οπτική
- Οπτικό φόρουμ το (OIF) σύνδεσης μέσω δικτύων υποχωρητικό
- InfiniBand υποχωρητικό
Ø InfiniBand
- 10G κανάλι ινών υποχωρητικό
- 40G και IEEE 802,3 100G
- QSFP
| Τύπος συνδετήρων | Εξεταστικά στοιχεία | Λ. | Max |
| PC MTP | ROC_X (ABS) (χιλ.) | 500 | |
| ROC_Y (ABS) (χιλ.) | 50 | ||
| Angle_X (βαθμός) | -0.2 | 0,2 | |
| Angle_Y (βαθμός) | -0.2 | 0,2 | |
| Max.DH.All ίνα (NM) | -600 | 600 | |
| Max.DH.Ave (NM) | -300 | 300 | |
| Max.DH.Adj (NM) | -300 | 300 | |
| Μέγιστη εμβύθιση πυρήνων (NM) | -300 | 300 | |
| Ύψος ινών (NM) | -300 | 300 | |
| ROC_X (ABS) (χιλ.) | 1000 | 3000 | |
| APC MTP | ROC_X (ABS) (χιλ.) | 500 | |
| ROC_Y (ABS) (χιλ.) | 50 | ||
| Angle_X (βαθμός) | -0.2 | 0,2 | |
| Angle_Y (βαθμός) | 7.8 | 8.2 | |
| Max.DH.All ίνα (NM) | -600 | 600 | |
| Max.DH.Ave (NM) | -300 | 300 | |
| Max.DH.Adj (NM) | -300 | 300 | |
| Ύψος ινών (NM) |
