Λεπτομέρειες:
|
| Χρώμα: | πράσινο | όνομα: | Mpo-MPO σκοινί μπαλωμάτων ινών |
|---|---|---|---|
| Connector: | MPO - MPO | Μήκος: | 10 μέτρα |
| λειτουργία: | Πολλαπλού τρόπου | OEM: | διαθέσιμος |
| Υψηλό φως: | καλώδιο ινών mpo,Fanout MPO καλώδιο |
||

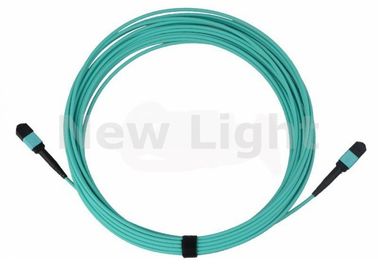

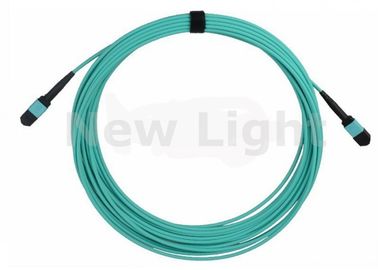

Mpo-MPO 10 τα μέτρα 12 αφαιρούν τον πυρήνα το πολλαπλού τρόπου πράσινο χρώμα σκοινιού OM3 10G μπαλωμάτων οπτικών ινών
Εφαρμογή:
* Τρόπος ασύγχρονης μετάδοσης το (ATM)
* Gigabit Ethernet
* Ενεργός διεπαφή Deviced/πομποδεκτών
* CATV, βίντεο και πολυμέσα
* Εγκαταστάσεις προϋποθέσεων
* Δίκτυα τηλεπικοινωνιών
Συμμόρφωση προτύπων:
Το καλυμμένο καλώδιο είναι υποχωρητικό με το χαμηλό καπνό 262 Nonconductive ολομέλεια το (OFNP) οπτικής ίνας ή IEC-60332 μηδενικά NFPA εκτίμηση φλογών του (LSZH) αλόγονου.
Υποχωρητικός στην οδηγία 2002/95/EC (RoHS) και την ΠΡΟΣΙΤΌΤΗΤΑ SvHC.
Ο συνδετήρας MPO συμμορφώνεται με IEC-61754-7 & Eia/tia-604-5.
Περιγραφή:
Ο ενιαίος τρόπος και τα πολλαπλού τρόπου προϊόντα MPO είναι πολυ συνδετήρες ινών που μηνύονται backplane υψηλής πυκνότητας και τις τυπωμένες εφαρμογές πινάκων κυκλωμάτων (PCB) στο σύστημα στοιχείων και τηλεπικοινωνιών. Ο συνδετήρας MPO προσφέρει μέχρι 12 φορές την πυκνότητα των τυποποιημένων συνδετήρων, που παρέχουν το σημαντικές διάστημα και τη εξοικονόμηση κόστους.
Το σκοινί μπαλωμάτων MPO χρησιμοποιεί φορμαρισμένα ακρίβεια ferrules ΑΜ, με τις καρφίτσες οδηγών μετάλλων και τις ακριβείς διαστάσεις κατοικίας για να εξασφαλίσει ευθυγράμμιση ινών κατά το ζευγάρωμα. Το MPO μπορεί να είναι μάζα που ολοκληρώνεται σε σχέση με 4,8,12 ή 24 ινών.
Προδιαγραφές:
- MPO (θηλυκό) σε MPO (θηλυκό)
- MMF (50/125um), OM3
- 8-πυρήνας ίνα για τον πομποδέκτη QSFP+
- Μήκος καλωδίων: 10-μετρητής (33ft)
- Απώλεια εισαγωγής: ≤0.6dB
- Επιστροφής απώλεια: ≥20dB
- Δοκιμή τραβήγματος ενθέτων: 500times <0>
- λειτουργία: θερμοκρασία: -40°C ~ +80°C
- Καρφίτσα προαιρετική: ΘΗΛΥΚΟ προεπιλογής
- ΠΟΛΙΚΟΤΗΤΑ προαιρετική: ΠΟΛΙΚΟΤΗΤΑ Β προεπιλογής (για QSFP+ SR4)
Χαρακτηριστικά γνωρίσματα:
* Φορμαρισμένο ακρίβεια ferrule ΑΜ
* Καρφίτσες οδηγών υψηλής ακρίβειας για την ακριβή ευθυγράμμιση
* Συμπαγές σχέδιο, μέχρι 4,8,12,24 ίνες
* IEC 61754-7 υποχωρητικό
* GR-1435-ΠΥΡΗΝΑΣ Telcordia υποχωρητικός
|
Τεχνικές προδιαγραφές:
|
||||||||||||||||||||||||||||||||||||||||||
Λεπτομέρεια MPO:
Τα καλώδια μπαλωμάτων MPO χρησιμοποιούνται για να κάνουν τις διασυνδέσεις μεταξύ των κασετών MPO ή των συνδέσεων στον ενεργό εξοπλισμό με τη διεπαφή MPO/MTP.
Σε περιπτώσεις όπου ένα σκοινί μπαλωμάτων MPO συνδέεται (μέσω ενός συζευκτήρα MPO) με ένα άλλο καλώδιο μπαλωμάτων MPO, ένας από τους δύο συνδετήρες MPO πρέπει να είναι αρσενικός (εξοπλισμένος με τις καρφίτσες).
Τα καλώδια μπαλωμάτων MPO είναι διαθέσιμα σε 3 διαφορετικές διαμορφώσεις χαρτών καλωδίων: Ευθύ, συνολικό κτυπημένο ή ζευγάρι που κτυπιέται
Τα καλώδια μπαλωμάτων MPO είναι διαθέσιμα στο πολλαπλού τρόπου και single-mode καλώδιο ινών.
Απόδοση των συνελεύσεων MTP/της λήξης MPO:
| Τύπος/απόδοση | Singlemode (APC στιλβωτική ουσία) | Πολλαπλού τρόπου (PC/οριζόντια πολωνικά) | ||
| Πρότυπα | Χαμηλή απώλεια ελίτ | Πρότυπα | Χαμηλή απώλεια ελίτ | |
| Μέγιστη απώλεια εισαγωγής | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
| Επιστροφής απώλεια | ≥ 50dB | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ||
| Λειτουργούσα θερμοκρασία | -40°C σε 80°C | 40°C σε 80°C | ||
| Μήκος κύματος δοκιμής | 1310nm |
850nm |
||
