Λεπτομέρειες:
|
| όνομα: | Sc - σκοινί μπαλωμάτων ινών Sc | Διάμετρος: | 3,0 mm |
|---|---|---|---|
| μοντέλο: | Singlemode | Connector: | Sc-Sc |
| Χρώμα: | μπλε | Μήκος: | 3 μέτρα |
| Υψηλό φως: | διπλό σκοινί μπαλωμάτων ινών,Μόνο καλώδιο οπτικών ινών λειτουργία |
||

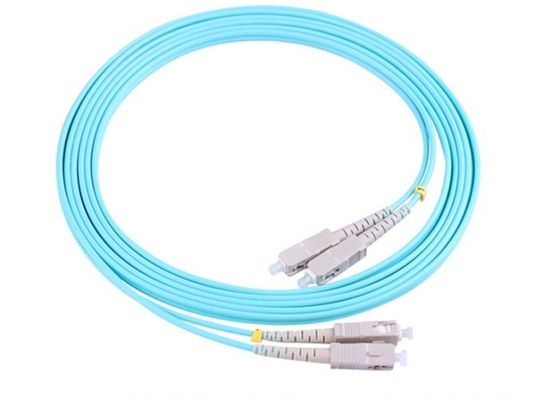

Τα δίκτυα πρόσβασης οπτικός-ινών χρησιμοποιούν το διπλό ενιαίο τρόπο καλωδίων OM3 σκοινιού μπαλωμάτων οπτικών ινών SC/UPC-SC/UPC
Περιγραφή:
Τα σκοινιά μπαλωμάτων οπτικής ίνας είναι ένα μήκος του οπτικού καλωδίου με τους συνδετήρες που καθορίζονται σε δύο άκρες για να πραγματοποιήσουν την οπτική ενεργό σύνδεση πορειών. Η πλεξίδα είναι ένα καλώδιο ινών μήκους με μόνο έναν συνδετήρα που καθορίζεται σε ένα τέλος. Εάν και οι δύο πλευρές του συνδετήρα ή του τέλους τουπροσώπου της είναι διαφορετικές, το καλούμε υβριδικό σκοινί μπαλωμάτων. Σύμφωνα με το μέσο μετάδοσης, διαιρεί τον ενιαίο πολυ τρόπο Modeand σύμφωνα με τον τύπο δομών συνδετήρων, διαιρεί FC, το Sc, το ST, τη MU, D4, LC κ.λπ. σύμφωνα με γυαλισμένο κεραμικό τα τέλη τουπρόσωπο, διαιρεί το PC, το UPC και APC.
Χαρακτηριστικά γνωρίσματα
1. Χαμηλή απώλεια εισαγωγής
2. Υψηλή επιστροφής απώλεια
3. Καλή επανάληψη
4. Καλή ανταλλαξιμότητα
5. Υψηλής θερμοκρασίας σταθερότητα
Εφαρμογές
1. Συστήματα επικοινωνιών οπτικός-ινών
2. Μεταδόσεις στοιχείων οπτικός-ινών
3. Δίκτυα πρόσβασης οπτικός-ινών
4. Οπτικός-ίνα CATV
5. Τοπικό LAN, που τηλεγραφεί το σύστημα, ODF
6. Εξοπλισμός δοκιμής
7. Αισθητήρες οπτικός-ινών
8. Εφαρμογές FTTX
Χαρακτηριστικά γνωρίσματα σκοινιού μπαλωμάτων οπτικών ινών
Συμμόρφωση με τα πρότυπα του IEC και YD/T1272
Υψηλή επιστροφής απώλεια και χαμηλή απώλεια εισαγωγής
Καλές επανάληψη και ανταλλαξιμότητα
PC, UPC, APC στίλβωση
Ενιαίος τρόπος, πολλαπλού τρόπου εκδόσεις
Διάφοροι τύποι συνδετήρων: FC, SC, ST, MU, LC, MTRJ, MPO, E2000, Κ.ΛΠ.
Καλώδιο πλεξίδων κορδελλών, φουσκωτό καλώδιο πλεξίδων, αδιάβροχο καλώδιο πλεξίδων
Πολλαπλάσια επιλογή του οπτικού πυρήνα καλωδίων, μονοκατευθυντικοί, δίδυμοι πυρήνες, 4 πυρήνες, 6 πυρήνες, 12 πυρήνες, 24 πυρήνες, 48 πυρήνες
Προδιαγραφή:
| Διαμορφώστε το αριθ. | Σκοινί μπαλωμάτων οπτικών ινών |
| Ύφος | LC, Sc, ST, FC.MU, MPO, SC/APC, FC/APC, LC/το APC.MU/APC μονοκατευθυντικό/διπλό MTRJ/Female, MTRJ/Male |
| Τύπος ινών |
9/125 smf-28 ή ισοδύναμο (Singlemode) OS1 50/125, 62.5/125 (πολλαπλού τρόπου) OM2&OM1 50/125, 10G (πολλαπλού τρόπου) OM3 |
| Τύπος καλωδίων |
Το μονοκατευθυντικό, διπλό PVC Φ3.0mm (Zipcord), Φ2.0mm, Φ1.8mm Φ1.6mm ή LSZH Φ0.9mm, Φ0.6mm αποθήκευσε την ίνα PVC ή LSZH |
| Τρόπος στίλβωσης | UPC, SPC, APC (8°& 6°) |
| Απώλεια εισαγωγής | ≤ 0.1dB (για το Singlemode κύριο) ≤ 0.25dB (για τα Singlemode πρότυπα) ≤ 0.25dB (για πολλαπλού τρόπου) που εξετάζεται από JDS RM 3750 |
| Επιστροφής απώλεια (για Singlemode) |
APC ≥ 60dB SPC ≥ 55dB UPC ≥ 50dB (typ.65dB) Δοκιμασμένος από JDS RM3750 |
| Επανάληψη | ±0.1dB |
| Λειτουργούσα θερμοκρασία | -40C σε 85C |
| Απαίτηση γεωμετρίας (για Singlemode) | Ferrule ακτίνα 7mm ≤ Ρ ≤ 12mm (για APC) 10mm ≤ Ρ ≤ 25mm (για τα πρότυπα) όφσετ ≤ 30 (για τον κύριο) όφσετ ≤ 50 το περικοπμμένο -50nm ≤ U μm (για τα πρότυπα) ≤ 50nm Endface κορυφών κορυφών μm που εξετάζεται από DORC ZX-1 |
Παράμετροι:
| Συνδετήρας | Sc στο Sc | Σακάκι OD | 3.0mm |
| Τρόπος ινών | 9/125µm | Χρώμα σακακιών | Μπλε |
| Πολωνικά | UPC στο UPC | Μήκος κύματος | 1310/1550nm |
| Τύπος ινών | Simplex | Υλικό σακακιών | PVC |
| Απώλεια εισαγωγής | ≤0.3dB | Ανταλλαξιμότητα | ≤0.2dB |
| Επιστροφής απώλεια | ≥50dB | Δόνηση | ≤0.2dB |
| Λειτουργούσα θερμοκρασία | -40~75℃ | Θερμοκρασία αποθήκευσης | -45~85℃ |
| Πολικότητα | Α (Tx) στο Β (Rx) | Βαθμός ινών |
G652D |
