Λεπτομέρειες:
|
Υλικό: | SPCC (μαύρο επίστρωμα) | Πρότυπο: | 1U |
---|---|---|---|
Εγκατάσταση: | Ράγες ραφιών τυποποιημένου EIA 19» | Τύπος περιφράξεων: | Ράφι mountable |
Αριθ. των διαστημάτων ραφιών: | 1U | Αρίθμηση ινών: | 96core LC |
Διαστάσεις (HxWxD): | 430*362.4*44mm | Υλικό πυκνά: | 1.2T |
επιτροπή μπαλωμάτων: | SC/LC/FC/ST | Προσαρμοστής: | SC/LC/FC/ST/E2000/MPO/MTP |
Συνδυασμός: | Pull-type κιβώτιο | Ισχύστε για: | Κέντρο δεδομένων & υπολογισμός σύννεφων |
Υψηλό φως: | Πλαίσιο διανομής οπτικής ίνας ODF,odf επιτροπή μπαλωμάτων οπτικών ινών |

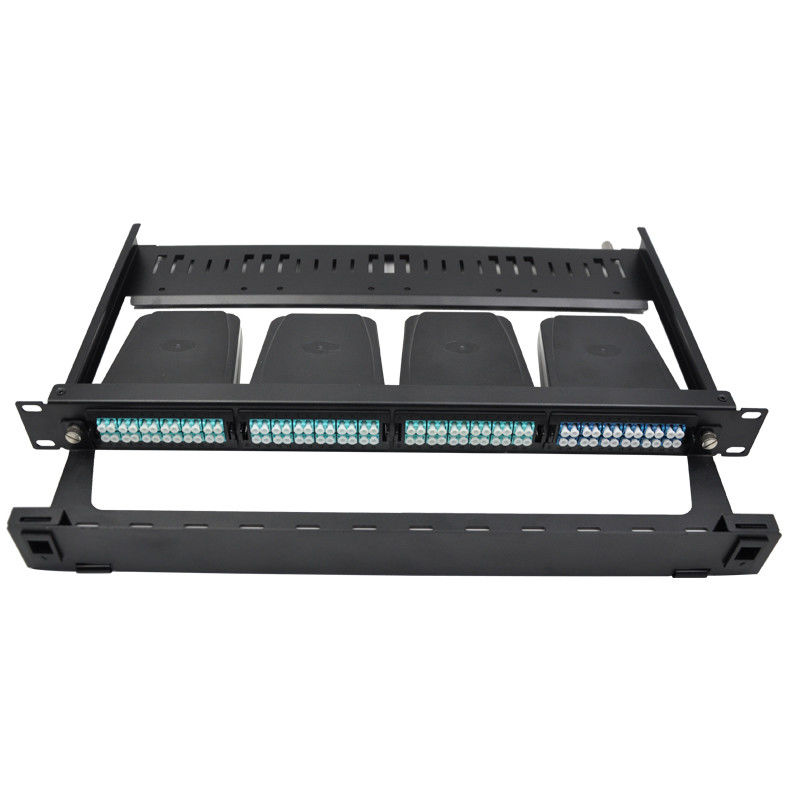

1U το ράφι τοποθετεί την επιτροπή μπαλωμάτων οπτικών ινών FHD, κρατά ψηλά σε 4x mtp-8 κασέτες
Περιγραφή:

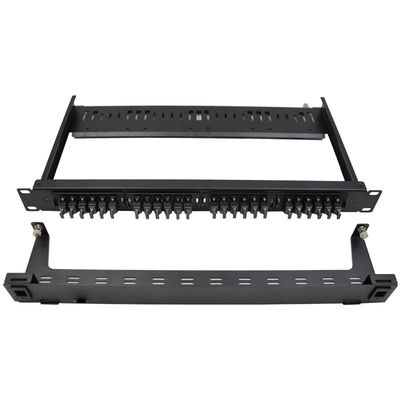

Το μετακινούμενο μέτωπο - το πλαίσιο επιτροπών είναι 19 γλιστρώντας επιτροπή ίντσας 1U σε δύο μέρη: ένα γλιστρώντας πλαίσιο και ένα μέτωπο - επιτροπή, η οποία λαμβάνει τους οπτικούς προσαρμοστές. Η ευελιξία της κατασκευής δύο κομματιού της επιτρέπει ότι διατηρείτε ένα απόθεμα των πλαισίων και συνδέετε έπειτα ένα κατάλληλο μέτωπο - επιτροπή όπως απαιτείται.
Χαρακτηριστικά γνωρίσματα:
1. Τυποποιημένο μέγεθος, ελαφριά και λογική δομή
2. FC, Sc, ST, επιτροπή μπαλωμάτων προσαρμοστών LC για την επιλογή
3. Μπροστινό σχέδιο επιτροπής πρόσβασης για την εύκολη λειτουργία
4. Θραύση στο σχέδιο κλειδαριών για την εύκολη αλλαγή
5. Κατάλληλος για 19 " “τυποποιημένα οπτικά γραφεία διανομής
6. Μέγιστη ικανότητα 24 ίνες
7. 4 λιμένες εισόδων καλωδίων ινών στην οπίσθια πλευρά
8. Υλικά: SPCC (μαύρο επίστρωμα)
Εφαρμογή:
Η περίφραξη ινών πλαισίων διανομής οπτικών ινών SPCC (μαύρο επίστρωμα) παρέχει μια διασύνδεση ή ο σταυρός συνδέει μεταξύ του οριζόντιου καλωδίου σπονδυλικών στηλών και του ενεργού εξοπλισμού χρησιμοποιώντας το ελάχιστο διάστημα ραφιών σε ένα πλαίσιο ή ένα γραφείο. Τα συνημμένα επιτρέπουν την εύκολη εγκατάσταση των προ-ολοκληρωμένων λύσεων, και είναι ιδανικά για τις υπερβολικές εφαρμογές ινών υψηλής πυκνότητας στα κέντρα δεδομένων, τα δωμάτια εξοπλισμού, και τα κεντρικά γραφεία.
Προδιαγραφές προϊόντων:
Αριθ. των διαστημάτων ραφιών | 1U |
Αρίθμηση ινών | 96core LC 48core Sc |
Τύπος περιφράξεων | Ράφι Mountable |
Υλικό | S Π Γ Γ (εναλλασσόμενο ρεύμα Κ γ ο Β λ ένα τ ing) |
Πρότυπα εγκατάστασης | Ράγες ραφιών EIA 19» |
Διαστάσεις (HxWxD) | 430*362.4*44mm |
Συμμόρφωση προτύπων:
TIA/EIA-568-C.3
Εφαρμογή στο σχεδιάγραμμα δικτύων:
Δημιουργήστε ένα μορφωματικό περιβάλλον τηλεγράφησης μέσα στο κέντρο δεδομένων σας για να επιταχύνετε την επέκταση εφαρμογής, μειώστε τις δαπάνες, και βελτιώστε την ίνα τηλεγραφώντας τις διαδικασίες.
Τεχνικές προδιαγραφές
Παράμετρος | ||||
Πρότυπο | Singlemode | Πολλαπλού τρόπου | ||
Πολωνικά | PC, APC | PC | ||
Απώλεια εισαγωγής | Πρότυπα | ≤0.7dB | ≤0.6dB | |
Χαμηλή απώλεια ελίτ | ≤0.35dB | ≤0.35dB | ||
Επιστροφής απώλεια | PC≥50dB APC≥60dB | ≥30dB | ||
Μήκος κύματος δοκιμής | 1310/1550nm | 850/1310nm | ||
Διάρκεια (500 Matings) | ≤0.2dB | |||
Λειτουργούσα θερμοκρασία | -20℃~+70℃ | |||
Θερμοκρασία αποθήκευσης | -40℃~+85℃ | |||
Πυρίμαχος | IEC 60794-2-30 | |||
Τύπος ινών | OS2, OM1, OM2, OM3, OM4 | |||
Τύπος σκοινιού | 8, 12, 24, 48, 72, 96, 144 πυρήνες | |||
Διάμετρος καλωδίων | 3.0mm (πυρήνας 8 ή 12 ή 24), 5,5 (24core), ή προσαρμοσμένος | |||
Σακάκι καλωδίων | LSZH, OFNR, OFNP | |||
Μήκος (Μ) | 0.3m, 1m, 2m, 5m, 10m, 25m, 50m, 100m |
