Λεπτομέρειες:
|
Τύπος σύνδεσης: | MPO/MTP | Υλικό: | LSZH |
---|---|---|---|
Τύπος τρόπου: | ενιαίος τρόπος | Τύπος πυρήνων: | 12Core |
Χρώμα καλωδίων: | κίτρινο | Μήκος: | μπορεί να προσαρμοστεί |
Πιστοποιητικό: | CE, ISO, RoHS | Χρόνος Παράδοσης: | 2-7 εργάσιμες ημέρες μετά από τη λαμβανόμενη κατάθεση |
δυνατότητα παραγωγής: | 500 PC/ημέρα | προθεσμία πληρωμής: | T/T, κατάθεση 30% εκ των προτέρων |
Όνομα προϊόντων: | ίνα 12 πυρήνων OM3 οπτικό mpo σκοινιού μπαλωμάτων MPO/MTP στο καλώδιο ξεμπλοκαρίσματος lc | ||
Υψηλό φως: | καλώδιο ινών mpo,MPO σε MPO καλώδιο |

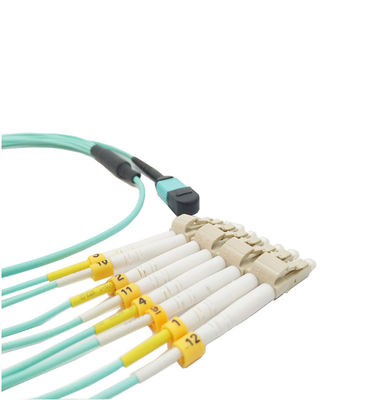

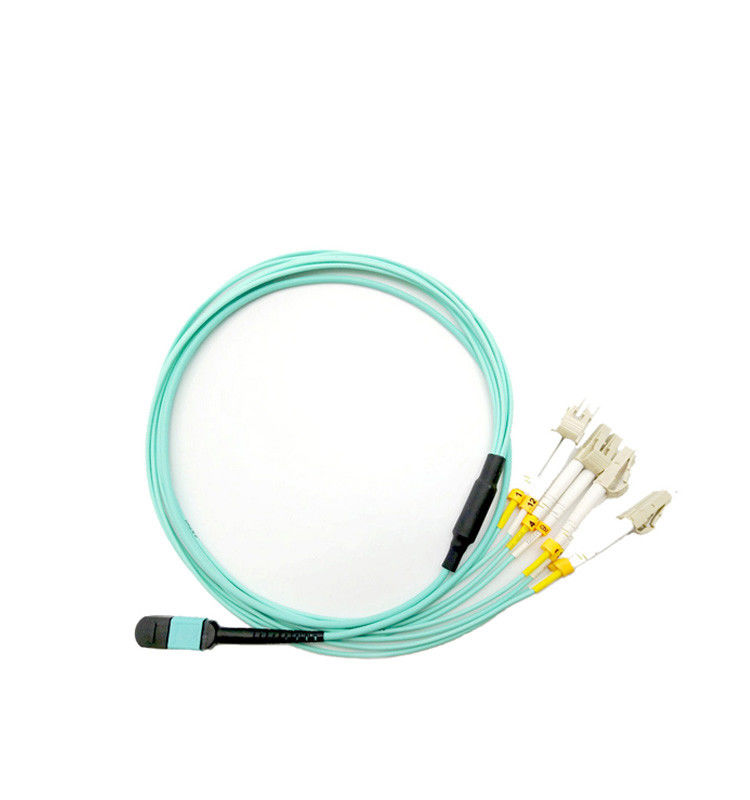

ίνα 12 πυρήνων OM3 οπτικό mpo σκοινιού μπαλωμάτων MPO/MTP στο καλώδιο ξεμπλοκαρίσματος lc
Ποια είναι τα αιτήματα δοκιμής MPO/MTP;
αίτημα a.Endface:
400 Χ | Περιγραφή ατέλειας | Επιτρέψτε την ποσότητα | |
Ίνα (9um, 50um, 62.5um) | Άσπρες γρατσουνιές | ≤3um | Κανένα που περιορίζεται |
Σημείο | ≤2um | 5 PC | |
Ατέλεια | / | Κανένα που επιτρέπεται | |
Επένδυση (62.5-125um) |
Άσπρες γρατσουνιές | ≤3um | Κανένα που περιορίζεται |
≤5um | 1 PC | ||
Μαύρες γρατσουνιές | ≤3um | 2 PC | |
Μαύρο σημείο | ≤2um | Κανένα που περιορίζεται | |
≤5um | 3 PC | ||
Ατέλεια | ≤2um | Το κανένα που περιορίζεται γύρω από | |
≤15um | Το συνολικό μήκος είναι λιγότερο από το δευτερεύον μήκος 1/4 | ||
Πλαστικό δαχτυλίδι | / | Κανένα που περιορίζεται |
b.Performance:
MPO/MTP | SM τυποποιημένο ferrule | SM χαμηλό ferrule απώλειας | Τυποποιημένο ferrule ΚΚ | Χαμηλό ferrule απώλειας ΚΚ | |
Απώλεια του IL | Χαρακτηριστικός | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
Max | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
PC ≥ 40dB | |||||
Επανάληψη | ≤0.30dB (βούλωμα περισσότερες από 500 φορές) | 0.30dB (βούλωμα περισσότερες από 1000 φορές) | |||
Ανταλλαξιμότητα | ≤0.30dB (με καθέναν ένας συνδετήρας ταιριάσματος) | ||||
Εκτατή δύναμη | ≤0.30dB (μέγιστη ένταση 66N) | ||||
Κλονισμός | ≤0.30dB (10~55Hz) | ||||
Σειρά θερμοκρασίας | -40°C ~ +75°C |
c.Interference δείκτες:
MPO/MTP συνδετήρας | Τρισδιάστατη δοκιμή διάστασης |
Ακτίνα της κυρτότητας | Χ ≥2000mm, Υ ≥50mm |
Ύψος ινών | 1000~4000 NM |
Γωνία Endface | Χ ±0.3°, Υ ±0.3° |
Εμβύθιση πυρήνων | ±300nm |
d.Length ανοχή:
Μήκος (Μ) | Ανοχή |
≤10 | + 10CM |
10 |
+ 15CM |
>30 | + 10% |
Iec61754-7 & GR-1435-ΠΥΡΗΝΑΣ υποχωρητικός.
Το μορφωματικό σχέδιο, βούλωμα-που κλειδώνει τη δομή, εύκολη για τη δοκιμή, εγκαθιστά, αφαιρεί και ρυθμίζει. Συνήθως, ενιαίο MTP/οι συνδετήρες MPO μπορεί χαρακτηριστικά να προσαρμόσει 12 ή περισσότερη ίνα, διάστημα καλωδίωσης ύψους 1U μπορεί να προσαρμόσει την οπτική διεπαφή μέχρι 96 LC, τμήμα. Αποταμίευσης διοικητικά είδη καλωδίων γραφείου και ραφιών διαστημικά, εύκολα ίνας, καλώδιο διαθέσιμο, για να ικανοποιήσουν τις διαφορετικές ανάγκες πελατών.
Μπορέστε επιλογή του αρσενικού, θηλυκό. Επιτύχετε τον ακριβή προσδιορισμό θέσης με τον προσαρμοστή που συνδέεται μέσω της λειτουργίας προσδιορισμού θέσης καρφίτσα-καρφιτσών, υψηλή σταθερότητα.
Multi-core ferrule, το μικρό μέγεθος, η υψηλή ταχύτητα και η υψηλή ικανότητα να ικανοποιηθούν οι ανάγκες των συστημάτων επικοινωνιών οπτικής ίνας και της υψηλής απόδοσης υψηλής πυκνότητας διασυνδέουν την καλωδίωση. Για τη μελλοντικές υποδομή δικτύου, ιδιαίτερα εξελικτική, τις υποστηρίξεις Ethernet και τις απαιτήσεις 10/100-1Gbps καναλιών ινών.
Τεχνική παράμετρος
Στοιχείο | Τεχνικές παράμετροι | |
Προϊόν | ίνα 12 πυρήνων OM3 οπτικό mpo σκοινιού μπαλωμάτων MPO/MTP στο καλώδιο ξεμπλοκαρίσματος lc | |
Συνδετήρας | MPO (Φ Ή Μ) | MPO (Φ Ή Μ) |
Θερμοκρασία λειτουργίας | -40°C ~ +80°C | |
Θερμοκρασία αποθήκευσης | -40°C ~ +85°C | |
Απώλεια εισαγωγής |
SM: ≤ 0.75dB (τυποποιημένη αξία), ≤0.35dB (χαρακτηριστική αξία) ΚΚ: ≤ 0.50dB (τυποποιημένη αξία), ≤0.35dB (χαρακτηριστική αξία) |
|
Επιστροφής απώλεια | SM: ≥60dB ΚΚ: ≥35dB | |
Ο τύπος τελών MPO | Αρσενικό: με την καρφίτσα οδηγών Θηλυκό: χωρίς καρφίτσα οδηγών | |
Αρίθμηση ινών | 8,12&24 ίνα ΑΜ | |
Τύπος συνδετήρων του άλλου τέλους | MPO-θηλυκός, MPO-αρσενικός, FC, Sc, ST, MU, LC, E2000 | |
Τρόπος ινών | SINGLE-MODE (G652, G655, G657), ΠΟΛΛΑΠΛΟΎ ΤΡΌΠΟΥ (50, 62,5, OM2, OM3, OM4) | |
Τύπος καλωδίων ινών | 250um ίνα κορδελλών, καλώδιο κορδελλών, καλώδιο οπτικών ινών δεσμών |
Ο τύπος Α τριών μεθόδων πολικότητας, ο τύπος Β και ο τύπος Γ χρησιμοποιούνται για να εγγυηθούν τη σωστή αμφίδρομη κατανομή.
Δακτυλογραφήστε ένα Straight-Through καλώδιο κορμών MPO:
Βασικός-επάνω για να βασικός-κατεβάσει προσαρμοστές, 1 Χ Α στο διπλό καλώδιο μπαλωμάτων Β και 1 Χ Α σε ένα διπλό καλώδιο μπαλωμάτων.
Διαγώνιο MPO καλώδιο κορμών τύπων Β:
Βασικός-επάνω στους βασικός-επάνω προσαρμοστές και 2 Χ Α σε ένα διπλό καλώδιο μπαλωμάτων.
Διαγώνιο καλώδιο κορμών ζευγαριού MPO τύπων Γ:
Βασικός-επάνω για να βασικός-κατεβάσει τους προσαρμοστές και 2 Χ Α σε ένα διπλό καλώδιο μπαλωμάτων.
Χρησιμοποίηση της θερμοκρασίας
-40° ~ +80°
Εφαρμογή:
Εξοπλισμός δοκιμής
FTTX+LAN
Οπτική ίνα CATV
Σύστημα οπτικών επικοινωνιών
Τηλεπικοινωνίες
Pakcing:
Θα το συσκευάσουμε από OPP την τσάντα και το κιβώτιο χαρτοκιβωτίων έξω. προκειμένου να προστατευθούν τα αγαθά δεν είναι χαλασμένος όταν παράδοση.
Παράδοση:
Μπορούμε παράδοση αυτό αεροπορικώς και θαλασσίως. είναι σύμφωνα με την ποσότητα και τις απαιτήσεις σας.
Πληρωμή:
Όρος πληρωμής: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. 30% κατάθεση εκ των προτέρων. ισορροπία που πληρώνεται πριν από την παράδοση.
Όρος τιμών: EXW, ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CIF, CFR. ΑΠΟ ΣΠΊΤΙ ΣΕ ΣΠΊΤΙ
Περισσότερα προϊόντα:
Έχουμε το οπτικό σκοινί μπαλωμάτων, πλεξίδα, προσαρμοστής, εξασθενητής, κιβώτιο διανομής, γρήγορος συνδετήρας .etc. Assmembly. Εάν χρειάζεστε τα περισσότερο προϊόντα ή κατάλογο, μπορείτε να αισθανθείτε ελεύθεροι να μας έρθετε σε επαφή με
