Λεπτομέρειες:
|
| Brand name: | New Light | Τύπος σύνδεσης: | LC UPC |
|---|---|---|---|
| OEM / ODM: | Αποδεκτή | Εγγύηση: | 3 χρόνια |
| Χρόνος Παράδοσης: | 2-10 οι εργάσιμες ημέρες μετά από λαμβάνουν την πληρωμή | Πληρωμής: | T/T, L/C, PAYPAL, ΈΝΩΣΗ WESTEN, ΓΡΑΜΜΆΡΙΟ ΧΡΗΜΆΤΩΝ |
| Όνομα προϊόντων: | Ενότητα 16 καναλιών CWDM με τον ενιαίο τρόπο οπτικών ινών LC UPC 3 μέτρα | Τύπος τρόπου: | ενιαίος τρόπος |
| Υψηλό φως: | Υπαίθριο κιβώτιο λήξης ινών,πλαίσιο τερματισμού του τείχους μονταρίσματος fiber |
||

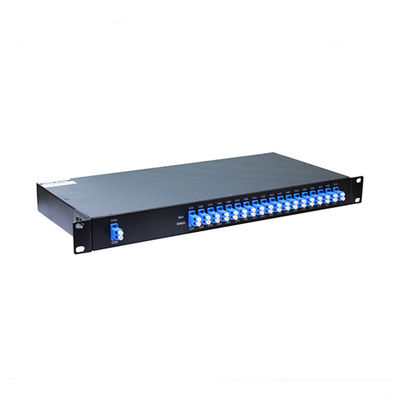

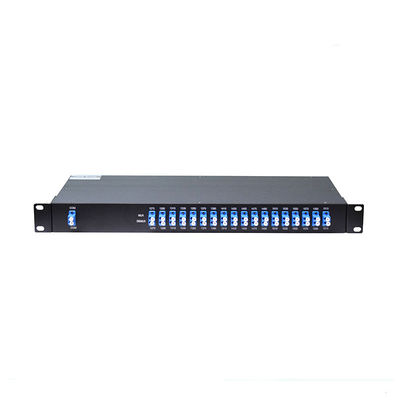

ράφι 1U 19 το» τοποθετεί τη διπλή ενότητα συνδετήρων 1270nm-1610nm 18CH CWDM Mux+Demux ινών LC/UPC
Η ενότητα CWDM Mux/Demux πέρα από μια ενιαία ή διπλή ενιαία ίνα τρόπου είναι αρκετά κοινή να επεκτείνει το γενικό εύρος ζώνης σας. Προσφέρει την υψηλές σταθερότητα και την αξιοπιστία, και έχει το μικρό μέγεθος συσκευασίας. Το λειτουργούν μήκος κύματός του είναι από το 1270 NM σε 1610nm (1261nm-1611nm) που προσφέρουν συνολικά 18 κανάλια με το διάστημα καναλιών 20nm.
Χαρακτηριστικά γνωρίσματα:
Χαμηλή απώλεια εισαγωγής
Υψηλή απομόνωση
Υψηλές αξιοπιστία και σταθερότητα
Χαμηλό PDL
Συμπαγές σχέδιο
Καλή ομοιομορφία κανάλι--καναλιών
Ευρύ λειτουργούν μήκος κύματος: 1270nm-1610nm (1261nm~1611nm)
Ευρεία λειτουργούσα θερμοκρασία: -20 σε +70℃
Εφαρμογές:
Σύστημα CWDM
Προσθέστε/πτώση
Δίκτυα PON
Συνδέσεις CATV
Συμμόρφωση:
Telcordia GR-1209-πυρήνας-2001
Telcordia GR-1221-πυρήνας-1999
RoHS
Προδιαγραφές απόδοσης
| Παράμετρος | 4 κανάλι | 8 κανάλι | Κανάλι 18 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Μήκος κύματος καναλιών (NM) | 1270~1610 | ||||||
| Ακρίβεια κεντρικού μήκους κύματος (NM) | ±0.5 | ||||||
| Διάστημα καναλιών (NM) | 20 | ||||||
| Passband καναλιών (εύρος ζώνης @-0.5dB (NM) | >13 | ||||||
| Απώλεια εισαγωγής (DB) | ≤1.2 | ≤2.5 | ≤3.8 | ||||
| Ομοιομορφία καναλιών (DB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| Κυματισμός καναλιών (DB) | 0,3 | ||||||
| Απομόνωση (DB) | Παρακείμενος | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 |
| Μη-παρακείμενος | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | |
| Inertion ευαισθησία θερμοκρασίας απώλειας (dB/°C) | <0> | ||||||
| Μετατόπιση θερμοκρασίας μήκους κύματος (nm/°C) | <0> | ||||||
| Εξαρτώμενη απώλεια πόλωσης (DB) | <0> | ||||||
| Διασπορά τρόπου πόλωσης | <0> | ||||||
| Κατευθυντικότητα το (dB) | >50 | ||||||
| Επιστροφής απώλεια (DB) | >45 | ||||||
| Μέγιστος χειρισμός δύναμης (MW) | 300 | ||||||
| Θερμοκρασία Opterating (°C) | -20~+70 | ||||||
| Θερμοκρασία αποθήκευσης (°C) | -40~85 | ||||||
| Διάσταση συσκευασίας (χιλ.) | L100 Χ W80 Χ H10 ή L140xW100xH15 | ||||||
Επάνω από την προδιαγραφή είναι για τη συσκευή χωρίς συνδετήρα.
διαταγή των πληροφοριών
| CWDM | Χ | ΧΧ | Χ | ΧΧ | Χ | Χ | ΧΧ |
| Κανάλι Διάστημα |
Αριθμός καναλιών | Διαμόρφωση | 1$ο κανάλι | Τύπος ινών | Ίνα Μήκος |
In/Out συνδετήρας | |
| C=CWDM | 16=16 κανάλι | M=Mux D=Demux |
13=1310nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
1=Bare ίνα 2=900um Χαλαρός σωλήνας καλώδιο 3=2mm καλώδιο 4=3mm |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/APC 6=LC/PC S=Specify |
Συσκευασία: bags&carton κιβώτιο
ο προτιμημένος μεταφορέας, παρακαλώ μας ειδοποιεί εκ των προτέρων.
Παράδοση και πληρωμή
1. T/T/, PAYPAL, ΈΝΩΣΗ WESTEN, ΓΡΑΜΜΆΡΙΟ ΧΡΗΜΆΤΩΝ, L/C.
κατάθεση 2. 30% εκ των προτέρων, ισορροπία 70% που πληρώνεται πριν από την παράδοση.
