Λεπτομέρειες:
|
Αριθμό μοντέλου: | 1310/1550 NM FWDM | Χαρακτηριστικό γνώρισμα: | Ευρεία σειρά μήκους κύματος |
---|---|---|---|
Εφαρμογές: | έλεγχος συστημάτων | Σειρά μήκους κύματος ζωνών περασμάτων: | 1260 ~ 1360 |
Σειρά μήκους κύματος ζωνών αντανάκλασης: | 1460~1620 | Απώλεια εισαγωγής: | Πέρασμα Channel≤0.8 |
Κυματισμός καναλιών: | <0> | Απομόνωση: | Πέρασμα Channel>40 |
Ευαισθησία θερμοκρασίας απώλειας εισαγωγής: | <0> | Εξαρτώμενη απώλεια πόλωσης: | <0> |
Διασπορά τρόπου πόλωσης: | <0> | Κατευθυντικότητα: | >50 |
Υψηλό φως: | Υπαίθριο κιβώτιο λήξης ινών,πλαίσιο τερματισμού του τείχους μονταρίσματος fiber |

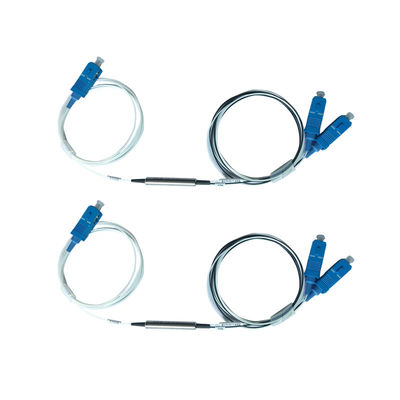

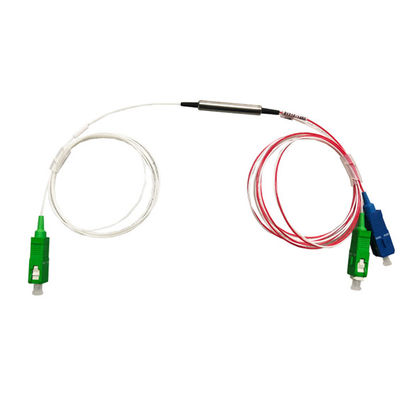

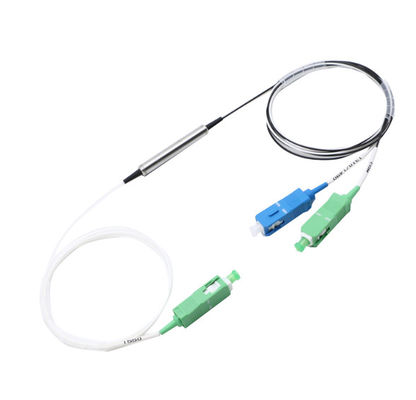

1,2 σωλήνας χάλυβα μέτρων G657A2 0.9mm/φίλτρο συνδετήρας Sc 1 X 2 UPC FWDM οπτικών ινών ABS
Περιγραφή
FWDM χρησιμοποιεί την τεχνολογία επιστρώματος λεπτών ταινιών και το ιδιόκτητο σχέδιο της συνδέοντας συσκευασίας οπτικής μικροϋπολογιστών μετάλλων μη-ροής. Παρέχει τη χαμηλή απώλεια εισαγωγής, την υψηλή απομόνωση καναλιών, την ευαισθησία χαμηλής θερμοκρασίας και την εποξική ελεύθερη οπτική πορεία
Χαρακτηριστικά γνωρίσματα
1.Wide λειτουργούσα σειρά μήκους κύματος
2.Low απώλεια εισαγωγής
3.Ultra επίπεδο ευρύ passband
4.High απομόνωση καναλιών
5.High σταθερότητα και αξιοπιστία
6.Epoxy-ελεύθερος στην οπτική πορεία
Προδιαγραφή
Parametre | Λ. | Χαρακτηριστικός | Max | Μονάδα | |
Λειτουργούσα θερμοκρασία | 0 | 30 | 70 | ℃ | |
Λειτουργούσα σχετική υγρασία | Μην συμπυκνώνοντας | 5 | 95 | % | |
Θερμοκρασία αποθήκευσης | Μην συμπυκνώνοντας | -40 | 85 | ℃ | |
Παράδοση δύναμης | 50 | MW | |||
Σειρά μήκους κύματος λιμένων COM | 1260 | 1560 | NM | ||
Μήκος κύματος λιμένων της cTrans | CATV | 1540 | 1550 | 1560 | NM |
Μήκος κύματος 1 λιμένων REFL | ΣΤΟΙΧΕΙΑ προς τα πάνω | 1260 | 1310 | 1360 | NM |
Μήκος κύματος 2 λιμένων REFL | ΣΤΟΙΧΕΙΑ προς τα κάτω | 1480 | 1490 | 1500 | NM |
Απώλεια εισαγωγής (συνδετήρας excl.optical) | COM στη cTrans | 0,3 | 0,5 | DB | |
COM σε REFL | 0,25 | 0,4 | DB | ||
COM απομόνωσης στο TRANS@1490nm ±10nm | 1490nm στο λιμένα CATV | 15 | |||
COM απομόνωσης στο REFL@1550nm ±10nm | 1550nm στο λιμένα ΣΤΟΙΧΕΙΩΝ | 15 | |||
Directivitity | 1310nm στο λιμένα CATV | 47 | |||
Επιστροφής απώλεια (όλοι οι λιμένες) | 45 | ||||
Θερμική ευαισθησία απώλειας εισαγωγής | 0,005 | dB/℃ | |||
Εξαρτώμενη απώλεια πόλωσης | 0,1 | DB | |||
Κάμπτοντας απώλεια | @ ακτίνα του 1550nm@10mm, 1 στροφή | 0,5 | DB | ||
Τύπος ινών | Το Corning@SMF-28 εξαιρετικά 900um χαλαρός σωλήνας | ||||
Μήκος ινών, που μετριέται από το edage της metral κατοικίας στην άκρη ινών του συνδετήρα | COM | 51 | εκατ. | ||
CTrans | 100 | εκατ. | |||
REFL | 100 | ||||
Τύπος συνδετήρων | COM | SC/APC | |||
CTrans | χωρίς συνδετήρα | ||||
REFL | χωρίς συνδετήρα | ||||
WDM μήκος σωλήνων συσκευασίας | 38 | 39 | χιλ. | ||
WDM συσκευάζοντας σωλήνας diametre | 5.5 | 6 | χιλ. | ||
WDM electical απομόνωση σωλήνων | Ο σωλήνας μετάλλων πρέπει να απομονωθεί ηλεκτρικά με τη βοήθεια συρρικνώνεται το περικάλυμμα που καλύπτει το σωλήνα πέρα από το πλήρες μήκος του |
απώλεια *Insertion αποκλείοντας την απώλεια συνδετήρων.
