Λεπτομέρειες:
|
ίνα: | 16C, 32C, 24C, 8C, 12C | Υλικό: | specc |
---|---|---|---|
Χρώμα: | Μαύρο ή Προσαρμοσμένη | εφαρμογή: | Κέντρο ημερομηνίας |
Χαρακτηριστικό γνώρισμα: | Εφαρμόζει σε 3.6mm το στρογγυλές καλώδιο και την ίνα κορδελλών 16C/32C | Connector: | MPO/MTP |
λειτουργία: | SM, ΚΚ, MMLL, 16C, 32C, 24C | άνοιξη: | Ωοειδές ελατήριο |
Καλώδιο: | στρογγυλές καλώδιο 3.6mm και ίνα κορδελλών 16C/32C | Απώλεια εισαγωγής: | 0.35dB 0.5dB |
Υψηλό φως: | odf επιτροπή μπαλωμάτων οπτικών ινών,Οπτικών Ινών Κουτί Διανομής |

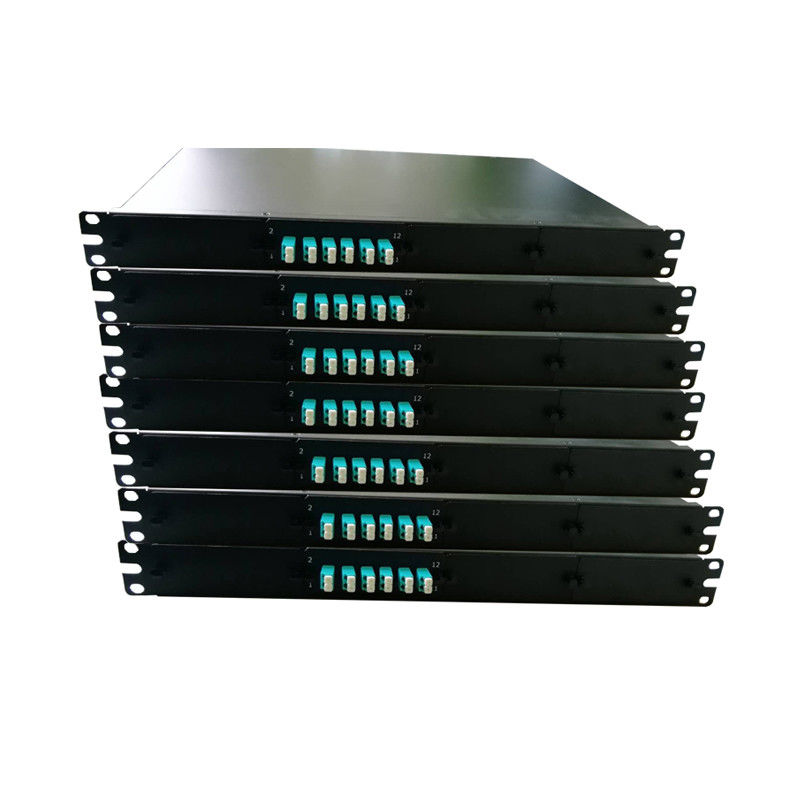

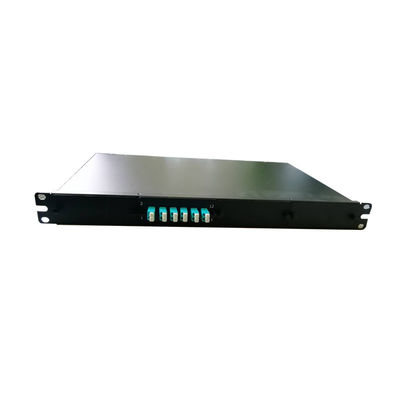

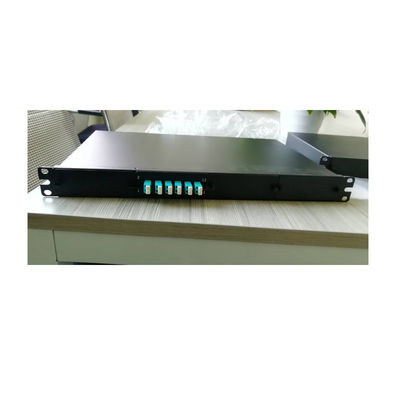

19 το " ράφι οπτικών ινών τοποθετεί την επιτροπή μπαλωμάτων οπτικών ινών κορδελλών 8C 12C 24C 32C 48C
Χαρακτηριστικό γνώρισμα:
▪ Μια ανεξάρτητη αντιφατική ετικέττα για την επιλογή
▪ Κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας αντιφατική ετικέττα
▪ Ωοειδές ελατήριο
▪ Πολλά χρώματα για την επιλογή
▪ Εφαρμογή υψηλής πυκνότητας
▪ Εφαρμόζει σε 3.6mm το στρογγυλές καλώδιο και την ίνα κορδελλών 16C/32C
▪ Υψηλό ελατήριο δύναμης
Προδιαγραφή:
MTP/MPO χρησιμοποιείται για να διασυνδέσει τις κασέτες, επιτροπές, ή ο ανεμιστήρας outs, αυτό πρόσφερε στην ίνα typs σε χρησιμοποίηση εκδόσεων πυρήνων προτύπων 8, 12, 16, 24, 32 ή 48 συμπαγή και τραχιά microcables structre. Το συμπαγές καλώδιο βελτιστοποιεί cableway τη χρήση και βελτιώνει τη ροή αέρος.
Αυτό το καλώδιο MPO/MTP είναι κατασκευή με τα υψηλότερα ποιοτικά τμήματα, οι χαμηλές εκδόσεις ελίτ απώλειας προσφέρονται, χαρακτηρίζοντας τη χαμηλή εισαγωγή loww για την απαίτηση των δικτύων υψηλής ταχύτητας όπου οι προϋπολογισμοί δύναμης είναι κρίσιμοι.
Στοιχεία | Απόδοση ελίτ | Απόδοση προτύπων | ||||
SM | ΚΚ | SM | ΚΚ | |||
Απώλεια εισαγωγής | 16F | 32F | 16F | 32F | 16F, 32F | 16F, 32F |
≤0.35dB | ≤0.5dB | ≤0.35dB | ≤0.7dB | ≤0.7dB | ||
Επιστροφής απώλεια | ≥55dB | ≥20dB | ≥55dB | ≥20dB | ||
Διάρκεια | 500times | |||||
Θερμοκρασία λειτουργίας | -40℃~+85℃ | |||||
Τύπος ινών | OS2/OM3/OM4/OM5 |
Περιγραφή:
Ο συνδετήρας MPO έρχεται με το multifiber ισχύει για την υψηλή πυκνότητα στα συστήματα κέντρων δεδομένων ή τηλεπικοινωνιών. Εξαρτάται από την καρφίτσα οδηγών μετάλλων υψηλής ακρίβειας και τη ferrule υψηλής ακρίβειας τρύπα καρφιτσών για να εξασφαλίσει την οπτική ευθυγράμμιση. Είναι έρχεται με SM, ΚΚ, MMLL, 16C, 32C, υψηλό ελατήριο δύναμης για την επιλογή σας.
Εφαρμογή:
▪ Δίκτυο τηλεπικοινωνιών
Δίκτυο ▪ Ethernet
▪ Εξοπλισμός οπτικών επικοινωνιών
Μηχανικές ιδιότητες | |||
Στοιχείο | Κριτήρια | Προσαρμογή | |
△IL μετά από 50 Matings | MPO/MTP | ≤0.3dB | GR-1435 |
△IL μετά από 500 Matings | LC/SC/FC/ST | ≤0.2dB | IEC 61300-2-2 |
Ελάχιστη ακτίνα κάμψεων (δυναμική) | 20*OD (διάμετρος καλωδίων) | ||
Ελάχιστη ακτίνα κάμψεων (στατική) | 15*OD (διάμετρος καλωδίων) |
Υποχωρητικός στα διεθνή πρότυπα:
Καταγγελία 61754-7 και GR-1435 IEC RoHS/REACH και καταγγελία βαθμού εύφλεκτου UL94-V0.
Σημείωση:
1.Test μήκος κύματος: Το SM@1310/1550nm, το MM@850/1300nm
2.Standard προσαρμογή: GR-326, GR-1435.
Περιβαλλοντικές συνθήκες | ||
Στοιχείο | Κριτήρια | Προσαρμογή |
Θερμοκρασία λειτουργίας | -40~60°C | IEC 61753-1 |
Θερμοκρασία αποθήκευσης | -45~85°C | |
