Λεπτομέρειες:
|
Connector: | SC-SC (SC-LC, LC-LC, ST-LC, ST-SC) ΟΠΟΙΟΣΔΉΠΟΤΕ ΣΥΝΔΕΤΉΡΑΣ | Πολωνικά: | PC/UPC |
---|---|---|---|
Αρίθμηση ινών: | Αμφίδρομη λειτουργία | Απώλεια εισαγωγής: | ≤ 0.3dB |
Τύπος Fiber: | Simplex και ντούμπλεξ, G652D, G655, τίποτα, SM ή ΚΚ | Απώλεια εισαγωγής: | ≤0.3dB, < 0.2dB, <=3.0 DB |
Υλικό: | PVC, LSZH |
όνομα σκοινιού μπαλωμάτων οπτικών ινών

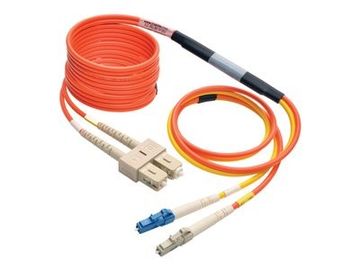

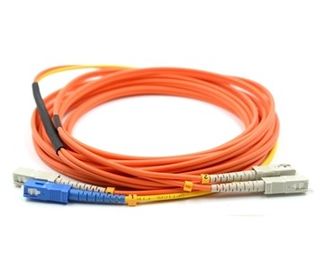

MCP PC Sc Sc UPC σε διπλά 62.5/125 οπτικών ινών 3meter σκοινιού μπαλωμάτων τρόπου ρυθμίζοντας
Πώς το ρυθμίζοντας καλώδιο τρόπου λειτουργεί
Η ανάγκη για αυτό το ρυθμίζοντας σκοινί μπαλωμάτων οπτικών ινών οφείλεται στη single-mode φύση έναρξης ο-LX ή των μακρών κυμάτων ενοτήτων πομποδεκτών (1300nm) που χρησιμοποιείται για Gigabit Ethernet.
Η προώθηση ενός single-mode λέιζερ στο κέντρο μιας πολλαπλού τρόπου ίνας μπορεί να αναγκάσει τα πολλαπλάσια σήματα για να παραχθεί που συγχέουν το δέκτη στο άλλο άκρο της ίνας.
Σε εκείνη την περίπτωση, ένα ρυθμίζοντας σκοινί μπαλωμάτων τρόπου αποβάλλει αυτά τα πολλαπλάσια σήματα με την άδεια της single-mode έναρξης για να αντισταθμιστεί μακρυά από το κέντρο μιας πολλαπλού τρόπου ίνας. Αυτό το σημείο όφσετ δημιουργεί μια έναρξη που είναι παρόμοια με τις ενάρξεις των χαρακτηριστικών πολλαπλού τρόπου οδηγήσεων. (δείτε το διάγραμμα κατωτέρω)
τεχνική παράμετρος σκοινιού μπαλωμάτων οπτικών ινών
Παράμετρος | Προδιαγραφή | |||||
Απώλεια εισαγωγής | Κατεύθυνση μετάδοσης πηγής φωτός | Εξεταστικό μήκος κύματος | Απώλεια εισαγωγής | |||
D→B | 850nm, 1,300nm | Max.≤ 0.30dB | ||||
B→D | 850nm, 1,300nm | Max.≤ 0.30dB | ||||
C→A | 850nm, 1,300nm | ≤ 15.0dB (50/125um) ≤ 18.0dB (62.5/125um) |
||||
A→C | 850nm, 1,300nm | Max.≤ 0.30dB | ||||
C→A | 1,310nm, 1,550nm | ≤ 2.10dB (50/125um) ≤ 2.60dB (62.5/125um) |
||||
Επιστροφής απώλεια | SM APC≥60.0dB SM UPC≥50.0dB | ΚΚ PC≥35.0dB | ||||
Διάρκεια | 1,000 ζευγάρωμα, typical≤0.20dB | |||||
Λειτουργούντα Temp | -20℃ +σε70℃ | |||||
Temp αποθήκευσης | -40℃ +σε85℃ | |||||
