Λεπτομέρειες:
|
| Όνομα Προϊόντος: | FC APC SM κυκλοφορητική από το 1280-1400 ίνα NM Hi1060 οπτικής ίνας μήκους κύματος | Τύπος σύνδεσης: | FC APC συνδετήρες |
|---|---|---|---|
| Τύπος τρόπου: | ενιαίος τρόπος | PDL: | ≤0.2dB |
| επιστροφή απώλεια: | ≥ 50dB | Διαγώνια συζήτηση: | ≥ 45dB |
| Τύπος Fiber: | Hi1060 | Λιμένας num: | 3 λιμένες |
| εφαρμογή: | Να πολλαπλασιάσει προσθέτω-πτώσης, αισθητήρες ινών, αμφίδρομη άντληση, αμφίδρομα συστήματα μετάδοσης | Σειρά μήκους κύματος: | 1280 - 1400 NM |
| Διάσταση συσκευασίας: | 34x8.4x8.4 (P1) χιλ. | Καλώδιο διαμέτρου: | 0.9 mm |
| Μήκος καλωδίου: | Προσαρμοσμένη | ||
| Υψηλό φως: | ενιαίος θραύστης ινών τρόπου,οπτικών ινών μοιράσετε |
||
Κυκλοφορητικό όνομα προϊόντων οπτικής ίνας

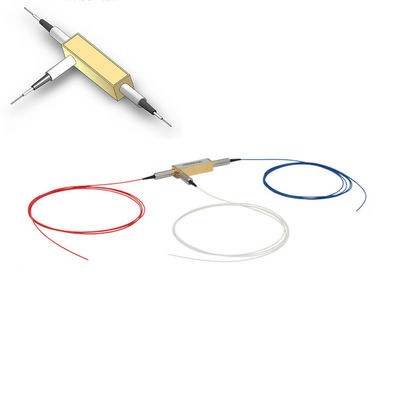

FC APC SM κυκλοφορητική από το 1280-1400 ίνα NM Hi1060 οπτικής ίνας μήκους κύματος
Κυκλοφορητική περιγραφή οπτικής ίνας
Αυτό που είναι κυκλοφορητής οπτικής ίνας
Η λειτουργία ενός κυκλοφορητή οπτικής ίνας είναι παρόμοια με αυτήν ενός κυκλοφορητή μικροκυμάτων.
Είναι τρεις ή περισσότερη συσκευή λιμένων multiport. Το Lightwave διαβιβάζεται από έναν λιμένα στον επόμενο διαδοχικό λιμένα με μια ελάχιστη απώλεια αλλά εμποδίζεται από έναν λιμένα στον προηγούμενο λιμένα.
Οι οπτικοί κυκλοφορητές χρησιμοποιήθηκαν αρχικά στα συστήματα τηλεπικοινωνιών. Εντούτοις, με την έτοιμη διαθεσιμότητα των χαμηλού κόστους και υψηλής απόδοσης κυκλοφορητών, χρησιμοποιούνται επίσης στους τομείς αντίληψης και απεικόνισης.
Ένας οπτικός κυκλοφορητής είναι μια συσκευή τρεις-λιμένων που επιτρέπει στο φως για να ταξιδεψει μόνο σε μια κατεύθυνση.
Οι οπτικοί κυκλοφορητές χρησιμοποιήθηκαν αρχικά στα συστήματα τηλεπικοινωνιών για να αυξήσουν την ικανότητα μετάδοσης των υπαρχόντων δικτύων. Με τη χρησιμοποίηση των οπτικών κυκλοφορητών σε ένα αμφίδρομο σύστημα μετάδοσης, η ικανότητα διπλασιάζεται εύκολα όπως φαίνεται κατωτέρω.
Κυκλοφορητικά χαρακτηριστικά γνωρίσματα οπτικής ίνας
Υψηλή απομόνωση & υψηλή επιστροφής απώλεια
Χαμηλά απώλεια εισαγωγής & PDL
Οπτικός εποξικός ελεύθερος πορειών
Κυκλοφορητικές εφαρμογές οπτικής ίνας
Κυκλοφορητικές προδιαγραφές οπτικής ίνας
| Στοιχείο | Μονάδα | Παράμετροι | |||
| Λειτουργούν μήκος κύματος | NM | 1064 | |||
| Εύρος ζώνης | NM | ±5 | ±10 | ±20 | ±30 |
| Απομόνωση | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Εισαγωγή το Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Επιστροφής απώλεια | DB | ≥ 50 | |||
| Διαγώνια συζήτηση | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Μέγιστη οπτική δύναμη | MW | ≤ 300 | |||
| Τύπος ινών | / | Hi1060 | |||
| Θερμοκρασία λειτουργίας | 0Γ | 0~50 | |||
| Θερμοκρασία αποθήκευσης | 0Γ | -40~85 | |||
| Διάσταση συσκευασίας | χιλ. | 34x8.4x8.4 (P1) | |||
Σημείωση:
2. Οι προδιαγραφές υπόκεινται στην αλλαγή χωρίς προειδοποίηση.
Κυκλοφορητική διάσταση οπτικής ίνας (χιλ.)
Πληροφορίες CirculatorOrdering οπτικής ίνας (παράδειγμα: Cir-12210)
| CIR- | □ | □ | □ | □ | □ |
| Μήκος κύματος | Εύρος ζώνης | Τύπος ινών | Μήκος ινών | Τύπος συνδετήρων | |
|
1.1064nm |
1.±5nm |
ίνα 1.250μm |
1.0.5 +/- 0,1 μ |
0.No συνδετήρας |
