Λεπτομέρειες:
|
| τύπος τρόπου: | ενιαίος τρόπος | Απώλεια εισαγωγής: | ≤ 2,5 DB |
|---|---|---|---|
| Τύπος συνδετήρων: | SC/UPC | Nuber των καναλιών: | κανάλι 8 |
| Μήκος κύματος: | 1470-1610nm | Passband κυματισμός: | ≤0.30dB |
| Επιστροφής απώλεια: | ≥45dB | Derectivity: | ≥50dB |
| Τύπος ινών: | Corning smf-28 εξαιρετικά | ||
| Υψηλό φως: | wdm στη οπτική ίνα,ο τοίχος τοποθετεί το κιβώτιο λήξης ινών |
||

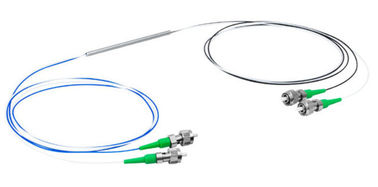

1550nm Pass/980nm απεικονίζουν WDM φίλτρων FWDM 980/1550nm τον οπτικό θραύστη ινών
Περιγραφή

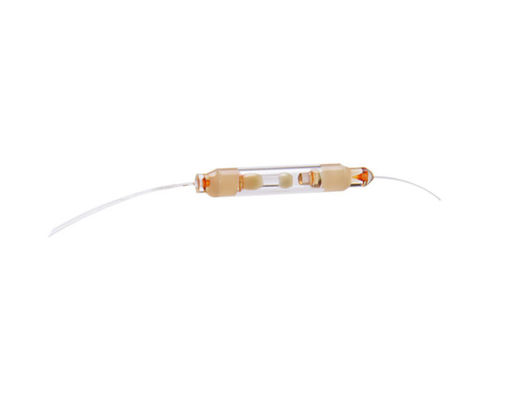

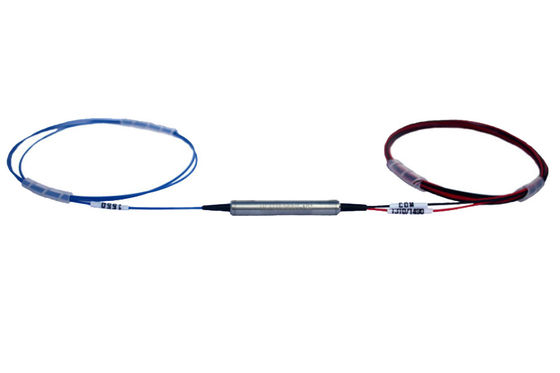

Ο πολυδιαυλωτής τμήματος μήκους κύματος φίλτρων 1310/1550nm είναι βασισμένος στην περιβαλλοντικά σταθερή λεπτή τεχνολογία φίλτρων. Οι συσκευές συνδυάζουν ή χωρίζουν το φως στο διαφορετικό μήκος κύματος σε μια ευρεία σειρά μήκους κύματος. Προσφέρουν την πολύ χαμηλή απώλεια εισαγωγής, τη χαμηλή εξάρτηση πόλωσης, την υψηλή απομόνωση και την άριστη περιβαλλοντική σταθερότητα. Η διαχειριζόμενη ικανότητα υψηλής δύναμης μπορεί να επιτευχθεί μέσω της μοναδικής επεξεργασίας πλεξίδων και υψηλός - επίστρωμα του ποιοτικού AR. Αυτά τα συστατικά έχουν χρησιμοποιηθεί εκτενώς σε EDFAs, τους ενισχυτές Raman, WDM τα δίκτυα και τα οπτικά όργανα ινών.
WDM είναι βασισμένο στην αποδεδειγμένη λεπτή τεχνολογία folter. Αυτό το WDM χρησιμοποιείται ευρέως στο σύστημα οπτικών επικοινωνιών ινών και EDFA όπου οι επίπεδες και ευρείες λειτουργούσες ζώνες απαιτούνται.
2.Features:
Ευρεία λειτουργούσα ζώνη
Υψηλή απομόνωση καναλιών
Χαμηλή απώλεια εισαγωγής
Υψηλές αξιοπιστία και σταθερότητα
3.Applications:
EDFA
FTTH
Σύστημα CATV
WDM σύστημα
Εφαρμογές
Δίκτυα πρόσβασης
WDM μετρό συστήματα
Μεγάλης απόστασης WDM συστήματα
Δίκτυα επιχειρήσεων
Προδιαγραφές
| Στοιχείο | Μονάδα | Παράμετροι |
| Διάστημα καναλιών | Ghz | 200 |
| Σειρά μήκους κύματος | C- ή L-band κανάλια ITU 186,6 έως 196,1 THz | |
| Passband | Ghz | ≥+/- 33 |
| Passband μετάδοσης κυματισμός | DB | ≤0.3 |
| Απώλεια εισαγωγής μετάδοσης | DB | ≤1.0 |
| Passband αντανάκλασης κυματισμός | DB | ≤0.2 |
| Απώλεια εισαγωγής αντανάκλασης | DB | ≤0.4 |
| Απομόνωση μετάδοσης (adj κανάλι) | DB | ≥30 |
| Απομόνωση μετάδοσης (κανάλι μη-adj) | DB | ≥50 |
| Απομόνωση αντανάκλασης | DB | ≥13 |
| Εξαρτώμενη απώλεια πόλωσης | DB | ≤0.2 |
| Διασπορά τρόπου πόλωσης | CP | ≤0.2 |
| Κατευθυντικότητα | DB | ≥50 |
| Επιστροφής απώλεια | DB | ≥45 |
| Οπτικός χειρισμός δύναμης | MW | ≥500 |
| Εκτατό φορτίο | Ν | ≥5 |
| Λειτουργούσα σειρά θερμοκρασίας | -5 έως 70 | |
| Σειρά θερμοκρασίας αποθήκευσης | -40 έως +85 0C | |
| Τύπος ινών | SMF-28e | |
| Διάσταση συσκευασίας | χιλ. | 5.5 X 34mm |
Σημείωση: Όλες οι προδιαγραφές είναι βασισμένες στις συσκευές χωρίς συνδετήρες, και εγγυημένες
μήκος κύματος, πόλωση και θερμοκρασία.
Σχεδιασμός διαστάσεων (χιλ.)
Φασματική πλοκή (DB)
Διαταγή των πληροφοριών
| Προϊόν | Συχνότητα καναλιών | Σωλήνας | Μήκος ινών | Συνδετήρας |
| 200G | Πλέγμα ITU | 1=250um ίνα | 1=0.5+/-0.1m | 0=No συνδετήρας |
| Φίλτρο DWDM | Στην γ-ταινία | 2=900um ίνα | 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
