Λεπτομέρειες:
|
| τύπος τρόπου: | ενιαίος τρόπος | Απώλεια εισαγωγής: | ≤ 2,5 DB |
|---|---|---|---|
| Τύπος συνδετήρων: | SC/UPC | Nuber των καναλιών: | κανάλι 8 |
| Μήκος κύματος: | 1470-1610nm | Passband κυματισμός: | ≤0.30dB |
| Επιστροφής απώλεια: | ≥45dB | Derectivity: | ≥50dB |
| Τύπος ινών: | Corning smf-28 εξαιρετικά | ||
| Υψηλό φως: | wdm στη οπτική ίνα,ο τοίχος τοποθετεί το κιβώτιο λήξης ινών |
||

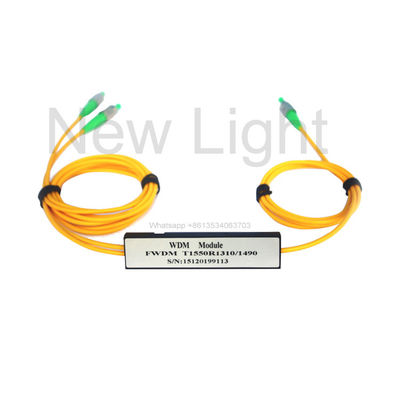

4 8 16 WDM φίλτρων 18 καναλιών FWDM εξοπλισμός επικοινωνίας σωλήνων χάλυβα
1 . Περιγραφή
WDM φίλτρων FTTX η ενότητα που χρησιμοποιείται εκτενώς σε EDFA, τους ενισχυτές Raman, WDM τα δίκτυα και την ενοργάνωση οπτικών ινών είναι βασισμένη στην τεχνολογία του (TFF) φίλτρων λεπτών ταινιών. Η συσκευή συνδυάζει ή χωρίζει το φως στα διαφορετικά μήκη κύματος σε μια ευρεία σειρά μήκους κύματος. Μπορεί να επεκτείνει την ικανότητα μιας ενιαίας ίνας να επιτευχθεί η αμφίδρομη επικοινωνία, έτσι ώστε ευρέως χρησιμοποιημένη στην οπτικές βελτίωση και την επέκταση δικτύων, ή εισάγει τη νέα περιεκτική επιχείρηση κ.λπ.
Παρέχουμε το φίλτρο-βασισμένο τμήμα μήκους κύματος που πολλαπλασιάζει τις συσκευές φίλτρων του (WDM) που προσαρμόζονται στις ιδιαίτερες ζώνες μήκους κύματος για τις ειδικές αιτήσεις σας. Όπως να ξέρετε, το σύστημα το ίδιο GEPON λειτουργεί το 1310 /1490, έτσι το σήμα CATV εδώ παραδίδεται πέρα από την ίδια ίνα χρησιμοποιώντας 1550nm, και FWDM είναι μια θέση όπου όλο αυτό πήρε «μικτό».
Εφαρμογές
Δίκτυα πρόσβασης
WDM μετρό συστήματα
Μεγάλης απόστασης WDM συστήματα
Δίκτυα επιχειρήσεων
Προδιαγραφές
| Στοιχείο | Μονάδα | Παράμετροι |
| Διάστημα καναλιών | Ghz | 200 |
| Σειρά μήκους κύματος | C- ή L-band κανάλια ITU 186,6 έως 196,1 THz | |
| Passband | Ghz | ≥+/- 33 |
| Passband μετάδοσης κυματισμός | DB | ≤0.3 |
| Απώλεια εισαγωγής μετάδοσης | DB | ≤1.0 |
| Passband αντανάκλασης κυματισμός | DB | ≤0.2 |
| Απώλεια εισαγωγής αντανάκλασης | DB | ≤0.4 |
| Απομόνωση μετάδοσης (adj κανάλι) | DB | ≥30 |
| Απομόνωση μετάδοσης (κανάλι μη-adj) | DB | ≥50 |
| Απομόνωση αντανάκλασης | DB | ≥13 |
| Εξαρτώμενη απώλεια πόλωσης | DB | ≤0.2 |
| Διασπορά τρόπου πόλωσης | CP | ≤0.2 |
| Κατευθυντικότητα | DB | ≥50 |
| Επιστροφής απώλεια | DB | ≥45 |
| Οπτικός χειρισμός δύναμης | MW | ≥500 |
| Εκτατό φορτίο | Ν | ≥5 |
| Λειτουργούσα σειρά θερμοκρασίας | -5 έως 70 | |
| Σειρά θερμοκρασίας αποθήκευσης | -40 έως +85 0C | |
| Τύπος ινών | SMF-28e | |
| Διάσταση συσκευασίας | χιλ. | 5.5 X 34mm |
Σημείωση: Όλες οι προδιαγραφές είναι βασισμένες στις συσκευές χωρίς συνδετήρες, και εγγυημένες
μήκος κύματος, πόλωση και θερμοκρασία.
Σχεδιασμός διαστάσεων (χιλ.)
Φασματική πλοκή (DB)
Διαταγή των πληροφοριών
| Προϊόν | Συχνότητα καναλιών | Σωλήνας | Μήκος ινών | Συνδετήρας |
| 200G | Πλέγμα ITU | 1=250um ίνα | 1=0.5+/-0.1m | 0=No συνδετήρας |
| Φίλτρο DWDM | Στην γ-ταινία | 2=900um ίνα | 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
