Λεπτομέρειες:
|
Υλικό: | Μέταλλο | τύπος τρόπου: | ενιαίος τρόπος/πολυ τρόπος |
---|---|---|---|
Τύπος συνδετήρων: | 3.0mm | Απώλεια εισαγωγής: | <0> |
Πιστοποιητικό: | CE, ISO, RoHS | Επιστροφής απώλεια: | PC≥40 UPC≥50 APC≥60 DB |
Υψηλό φως: | συνδετήρας πολλαπλού τρόπου ινών LC 3.0mm,συνδετήρας πολλαπλού τρόπου ινών 2.0mm lc,συνδετήρες πολλαπλού τρόπου ινών 3.0mm |

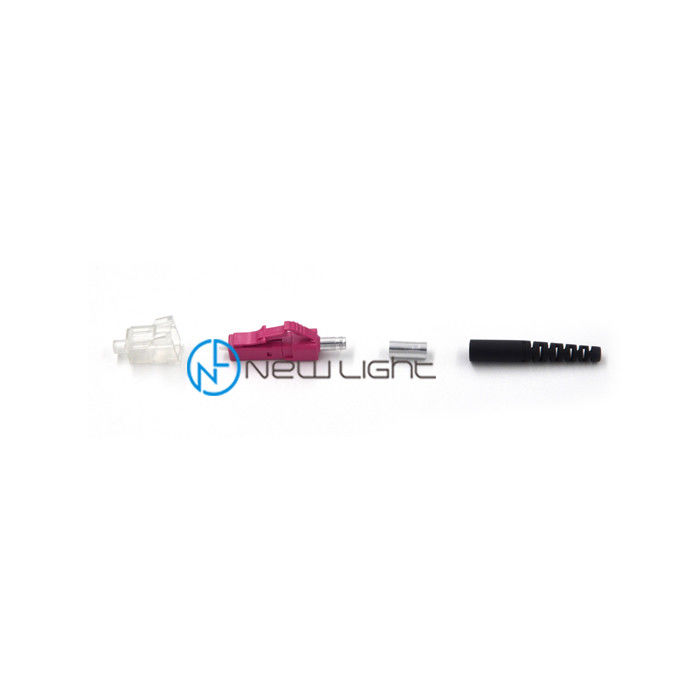

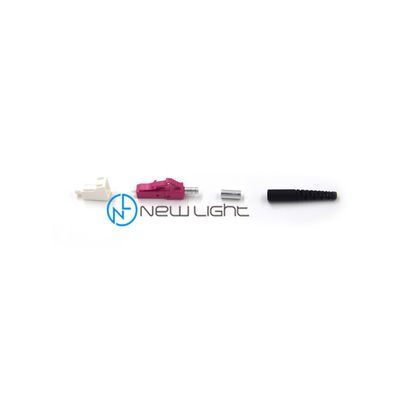

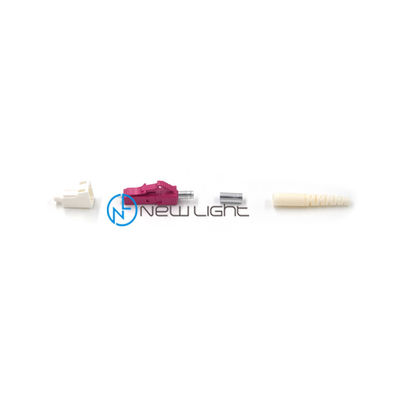

Μονοκατευθυντικό διπλό LC SX 0.9mm συνδετήρας πολλαπλού τρόπου ινών 2.0mm 3.0mm lc
Οι συνδετήρες οπτικών ινών χρησιμοποιούνται και στις δύο άκρες ενός άλτη ινών για να επιτύχουν τις διαγώνιες συνδέσεις των ινών. Υπάρχουν πολλοί τύποι συνδετήρων που αναπτύσσονται για τα καλώδια αλτών οπτικών ινών. Παραδείγματος χάριν, τα single-mode δίκτυα έχουν χρησιμοποιήσει τους συνδετήρες FC ή Sc στη σχεδόν ίδια αναλογία όπως το ST και το Sc στις πολλαπλού τρόπου εγκαταστάσεις. Για να επιλέξει ένα κατάλληλο καλώδιο μπαλωμάτων οπτικών ινών, ο συνδετήρας οπτικών ινών είναι ένας πολύ σοβαρός παράγοντας που εξετάζει. LC ο συνδετήρας είναι ένας κοινός τύπος συνδετήρων που χρησιμοποιείται στα καλώδια αλτών οπτικών ινών. Ένα LC σε LC καλώδιο μπαλωμάτων ινών είναι ένα καλώδιο μπαλωμάτων που ολοκληρώνεται και στις δύο άκρες με τους συνδετήρες LC. Το ακόλουθο κείμενο δίνει μια λεπτομερή εισαγωγή LC σε LC των καλωδίων μπαλωμάτων ινών.
το ο καταλαβαίνει καλύτερα LC σε LC το καλώδιο μπαλωμάτων ινών, πρέπει να έχετε μια βασική κατανόηση του συνδετήρα LC πρώτα. LC (λαμπρός συνδετήρας) αναπτύχθηκε αρχικά από τη Lucent Technologies ως απάντηση στην ανάγκη από τους αρχικούς πελάτες τους για έναν μικρό και χαμηλό συνδετήρα απώλειας εισαγωγής. Κατόπιν το σχέδιο LC τυποποιήθηκε σε eia/tia-604-10 και προσφέρεται από άλλους κατασκευαστές. Το ferrule μέγεθος ενός συνδετήρα LC είναι 1,25 χιλ., το μισό μέγεθος ferrule συνδετήρων Sc. LC ο συνδετήρας εκτιμάται για 500 κύκλους ζευγαρώματος και η χαρακτηριστική απώλεια εισαγωγής της είναι 0,25 DB. Υπάρχουν στερεοί λόγοι ότι ο συνδετήρας LC είναι ένας προτιμημένος τύπος συνδετήρων για το υψηλής απόδοσης δίκτυο. LC ο συνδετήρας έχει ένα μικρό μέγεθος, δανείζεται την κατασκευή διάσπαση-μανικιών και κυλινδρικό ferrule (συνήθως κεραμικό) από το συνδετήρα Sc, και μπορεί να έχει ένα σχέδιο ώθηση-και-συρτών που παρέχει η σταθερότητα ότι τράβηγμα-απόδειξης στο ράφι συστημάτων τοποθετεί.
Συμμόρφωση προτύπων
. Γενικές απαιτήσεις GR-326-ΠΥΡΗΝΩΝ Telcordia (στο παρελθόν Bellcore) για τον ενιαίο τρόπο
οπτικοί συνδετήρες και συνελεύσεις αλτών.
. Γενική προδιαγραφή IEC 874-1 για τους συνδετήρες και τα καλώδια οπτικών ινών
. ANSI/TIA-568-C.3, ISO/IEC 11801 ΟΙ 2$ΟΙ ΕΔ., ΤΟ EN 50173, UL94V-0 CENELEC
. Πυρίμαχο ποσοστό καλωδίων: OFNR ή πρότυπα iec60332-3
Χαρακτηριστικά γνωρίσματα
. 100% που εξετάζεται στην οπτική απόδοση (απώλεια εισαγωγής
Διευκρινισμένη πελάτης απώλεια μήκους & επιστροφής)
. Το τυποποιημένο χρώμα είναι κίτρινο, πορτοκαλί, Aqua ή πορφύρα,
άλλα χρώματα διαθέσιμα κατόπιν αιτήματος
. Εξωτερικό σακάκι καλωδίων διαθέσιμο στο PVC, χαμηλός καπνός μηδενικά αλόγονο (LSZH)
. PC, UPC, APC τύπος συνδετήρων διαθέσιμος
. Υψηλό concentricity 2.5mm κεραμικό ferrule για FC, ST, Sc
και κεραμικό ferrule 1.25mm για LC και τη MU
. Διαθέσιμος σε G652D, G657A, OM1, OM2, OM3 και OM4
. Σημάδια θέσης A/Position Β
. Διαθέσιμος σε 0.9mm, 1.6mm, 2.0mm, μεγέθη 3.0mm
ΕΦΑΡΜΟΓΕΣ
· CATV
· Ενεργός λήξη συσκευών
· Δίκτυα τηλεπικοινωνιών
· Μετρό
· Δίκτυα τοπικής περιοχής (LANs)
· Στοιχεία - δίκτυα επεξεργασίας
· Εξοπλισμός δοκιμής
· Ακριβείς εγκαταστάσεις
· Δίκτυα ευρείας περιοχής (WANs)
· Βιομηχανικός, ιατρικός & στρατιωτικός
ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ
· Χαμηλή απώλεια εισαγωγής και πίσω αντανάκλαση
· Ενός κομματιού σχέδιο κατασκευής και τράβηγμα-απόδειξης
· Ελεύθερος-επιπλέοντας προ-radiuses-προ κεραμικό ferrule
· Anti-rotation ακρίβειας βασικό και αντιδιαβρωτικό σώμα
· Ποικιλία των τύπων και των χρωμάτων μποτών
APC ο συνδετήρας είναι ένας τύπος συνδετήρα ινών που ελαχιστοποιεί το backreflection λόγω ενός 5° στην γωνία-στιλβωτική ουσία 15° που εφαρμόζεται για να τελειώσει τα πρόσωπα. Όπως επεξηγημένος στην ακόλουθη εικόνα.
Τους γωνία-γυαλισμένους συνδετήρες πρέπει μόνο να ζευγαρώσουν σε άλλους γωνία-γυαλισμένους συνδετήρες. Το ζευγάρωμα σε μια μη-γωνία γυάλισε απώλεια εισαγωγής αιτιών συνδετήρων την πολύ υψηλή. Οι γενικά γωνία-γυαλισμένοι συνδετήρες έχουν την υψηλότερη απώλεια εισαγωγής από ευθείες φυσικοί επαφών καλής ποιότητας.
«Εξαιρετικά» οι ποιοτικοί συνδετήρες μπορούν να επιτύχουν τη συγκρίσιμη πίσω αντανάκλαση σε έναν ψαρευμένο συνδετήρα όταν συνδέεται, αλλά μια ψαρευμένη σύνδεση διατηρούν τη χαμηλή πίσω αντανάκλαση ακόμα και όταν αποσυνδέεται το τέλος παραγωγής της ίνας.
Οι angled-γυαλισμένες συνδέσεις διακρίνονται ορατά με την χρήση μιας πράσινης μπότας ανακούφισης πίεσης, ή ενός πράσινου σώματος συνδετήρων. Τα μέρη προσδιορίζονται χαρακτηριστικά με την προσθήκη «/APC» στο όνομα.
Παραδείγματος χάριν, ένας ψαρευμένος συνδετήρας FC μπορεί να υποδειχθεί FC/APC, ένας ψαρευμένος συνδετήρας LC μπορεί να υποδειχθεί LC/APC, κ.λπ.
Η αξία της επιστροφής απώλειας για τους ζευγαρωμένους APC συνδετήρες στον τομέα θα είναι χαρακτηριστικά μεγαλύτερη από -65 DB. Για μια σύνδεση UPC, είναι κανονικά -55 DB.
Όταν οι συνδετήρες είναι unmated-τέτοιοι ως αχρησιμοποίητοι λιμένες σε μια διανομή FTTP η πλαίσιο-επιστροφής απώλεια για APC τους συνδετήρες είναι -65 DB ή μεγαλύτερη, έναντι των συνδετήρων UPC που θα είναι στη γειτονιά 14 DB.
Χαρακτηριστικά γνωρίσματα:
►Συμμορφώνεται με το IEC 61754-20 και τη TIA 604-2
►Χαμηλή απώλεια εισαγωγής και πίσω αντανάκλαση
►Διαμορφωμένη ξιφολόγχη κατοικία για την εύκολη λήξη
►Νικέλινο σώμα ορείχαλκου
►Κεραμικό ferrule Zirconia με το PC υψηλών σημείων τελειώνει
►RoHS, ΠΡΟΣΙΤΟΤΗΤΑ SvHC υποχωρητικό
Εφαρμογές:
►Δίκτυα τοπικής περιοχής
►Στοιχεία - δίκτυα επεξεργασίας
►Εφαρμογή διανομής
►Διανομή εγκαταστάσεων
►Η δοκιμή και το εργαστήριο
Ευκολία - - χρήση
τύπος συνδετήρων | ενιαίος τρόπος/πολλαπλού τρόπου |
χρώμα | μπλε/πράσινος |
καλώδιο | 0.9/2.0/3.0 |
Παράμετρος
όνομα προϊόντων | COem/ODM 3.0mm συνδετήρας του ST οπτικών ινών για το εσωτερικό σκοινί μπαλωμάτων διανομής |
τύπος τρόπου | ενιαίος τρόπος/πολυ τρόπος |
διάμετρος καλωδίων | 0.9 /2.0 / 3,0 χιλ. |
απώλεια εισαγωγής | ≤ 0.3dB (η χαμηλή απώλεια εισαγωγής μπορεί να είναι ≤ 0.35dB) |
επιστροφής απώλεια | ≥60 DB |
μήκος κύματος | 1310/1550 |
ferrule υλικό | Κεραμικός |
operater θερμοκρασία | -40~ +85℃ |
OEM/ODM | αποδεκτός |
εξουσιοδότηση | 3 έτη μετά από την παράδοση |
Χρόνος παράδοσης | 2-15 εργάσιμες ημέρες (σύμφωνα με την ποσότητά σας) |
περισσότερος συνδετήρας για την αναφορά
Τύπος συνδετήρων | LC/SC/FC/FC/E2000/MPO ΤΟ /MTRJ ΤΟ /SMA |
Τύπος τρόπου | ενιαίος τρόπος ή πολλαπλού τρόπου |
Τύπος καλωδίων | 0.9 / 2.0/3,0 χιλ. |
Πώς να διατάξει
1. Τύπος συνδετήρων: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. Τύπος τρόπου: ενιαίος τρόπος (UPC και APC)/πολυ τρόπος (PC)
3. Διάμετρος καλωδίων: 0,9/2,0/3,0 χιλ. (μπορέστε προσάρμοσε άλλη διάμετρο)
4. Υλικό επιστρώματος: PVC/LSZH
. αρίθμηση ινών 5: απλός/διπλός/ο πυρήνας 4/6core/8 αφαιρεί τον πυρήνα τον πυρήνα του /12/τον πυρήνα πυρήνας/96 24core/48 και ούτω καθεξής
6. Τύπος καλωδίων: G652D/G657A1/G657A2 ΤΟ /G655/OM1/OM2/OM3-150/OM3-300/OM4 ΤΟ /OM5
7. Μήκος σκοινιού μπαλωμάτων: σύμφωνα με την απαίτησή σας
8.MPO/MTP ο συνδετήρας πρέπει να μας αφήσει να ξέρουμε ποια μέθοδος (τύπος του /C τύπων Α/τύπων Β), αρσενικό ή θηλυκό, αρίθμηση ινών (4/8/12/16/24/32 ίνα)
