Λεπτομέρειες:
|
Συνδετήρας: | MPO/MTP | Τύπος συνδετήρων: | SC MPO |
---|---|---|---|
Λειτουργούσα θερμοκρασία: | -40℃ ~ +80℃, 40~+85 | Απώλεια εισαγωγής: | Τυποποιημένη απώλεια και ελίτ |
Τύπος: | Πολλαπλού τρόπου | Εξουσιοδότηση: | 1 έτη |
Υλικό: | Πλαστικά και κράμα αργιλίου | Μήκος κύματος: | 850nm/1310nm/1550nm |
Ικανότητα: | Sc ανώτατο 12core/LC ανώτατο 24core | ||
Υψηλό φως: | Κασέτα οπτικών ινών Sc MPO,24F κασέτα οπτικών ινών ελίτ,Κασέτες PBT LGX MTP MPO |

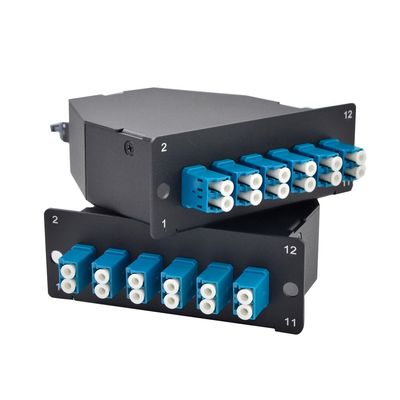

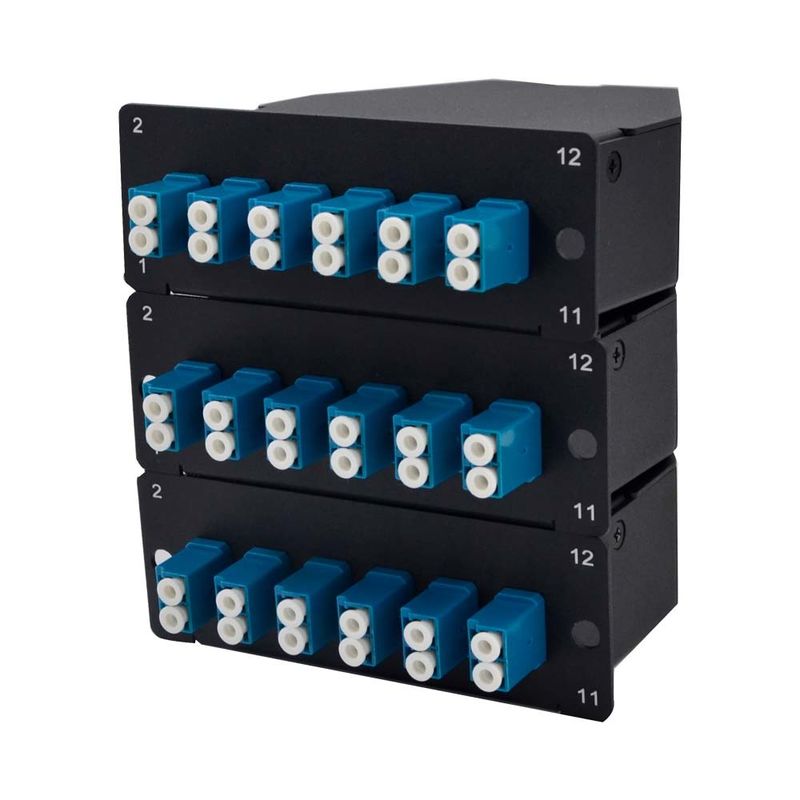

Τοποθετημένες ράφι κασέτες ινών ελίτ MTP/MPO τύπων Β 24fibers LGX
Περιγραφή προϊόντων των κασετών ινών MTP/MPO:
Το ΝΕΟ ΦΩΣ προσφέρει ένα ευρύ φάσμα του ενιαίου τρόπου και των πολλαπλού τρόπου κασετών MPO MTP. Οι τυποποιημένες κασέτες μπορούν να προσαρμόσουν 12 και 24 διαμορφώσεις λιμένων. Τα διαφορετικά μεγέθη των κασετών είναι διαθέσιμα. Διαθέσιμος σε όλες τα fibermodes και τις επιλογές συνδετήρων. Αμερικανικά Conec προϊόντα χρήσεων Fibertronics για τις λύσεις MTP μας. Επιλογές συνήθειας διαθέσιμες συμπεριλαμβανομένων των βρυσών MPO MTP και των συνδυασμών MTP/MPO Silitter.
Αυτή η κασέτα έχει μια τυπωμένη ύλη ποδιών LGX και μπορεί να εγκατασταθεί σε έναν κάθετο κάτοχο κασετών MPO ή έναν οριζόντιο κάτοχο κασετών MPO. Οι ΝΕΕΣ ΕΛΑΦΡΙΕΣ κασέτες όλες MTP/MPO γίνονται με υψηλό - καλώδιο οπτικών ινών ποιοτικού Corning και έρχονται σε πολλά fibermodes: Ενιαίος τρόπος (9/125um), πολλαπλού τρόπου OM1 (62.5/125um), πολλαπλού τρόπου OM3 (50/125um), και άλλα. Αυτές οι κασέτες έχουν επίσης πολλούς κοινούς λιμένες συνδετήρων οπτικών ινών διαθέσιμους: LC, συνδετήρες οπτικών ινών LC/APC, Sc, SC/APC, FC, FC/APC, και του ST με τις επιλογές LC και LC/APC και για 12 κασέτες ινών και για 24 κασέτες ινών. Όλο το Fibertronics MTP/οι κασέτες MPO μπορεί να γίνει με είτε τους αρσενικούς είτε θηλυκούς συνδετήρες MTP/MPO για να ανταποκριθεί στις ανάγκες σας.
Χαρακτηριστικά γνωρίσματα των κασετών ινών MTP/MPO
1. Οι κασέτες MPO σχεδιάζονται για να επιτρέψουν σε μια καθαρή εργασία ινών για να εγκατασταθούν και να ανατεθούν
σε σύντομο πιθανό χρονικό διάστημα.
2. Όλα τα συστατικά είναι προσυναρμολογημένα και εύκολο να εγκατασταθούν στο ράφι.
Είναι μια τέλεια λύση για τις εγκαταστάσεις και τη διαχείριση οπτικής ίνας.

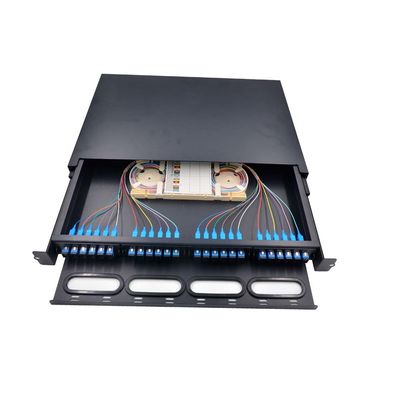

3. Είναι εύκολο για την εγκατάσταση και τη λειτουργία,» τυποποιημένη δομή 19, που γλιστρούν το σχέδιο δίσκων.
4. Διαθέσιμος σε όλους τους τύπους ινών και όλες τις επιλογές συνδετήρων: FC/SC/ST/LC, κ.λπ.
5. MTP/MPO οι κασέτες περιέχουν το εργοστάσιο ελεγχόμενο και δοκιμασμένα mtp/mpo-LC ανεμιστήρας-outs-αερίζουν
παραδώστε την οπτικές απόδοση και την αξιοπιστία.
6. Οι χαμηλές εκδόσεις ασφαλίστρου ελίτ απώλειας MTP/MPO και LC ή Sc προσφέρονται χαρακτηρίζοντας τη χαμηλή εισαγωγή
απώλεια για την απαίτηση των δικτύων υψηλής ταχύτητας προϋπολογισμών δύναμης.
Αρσενικός προσαρμοστής MPO των κασετών ινών MTP/MPO:
Υλικό: Τερεφθαλικό πολυβουτυλένιου (PBT)
Χρώμα: Μαύρος
Κύκλοι ζευγαρώματος: 1000 κύκλοι ζευγαρώματος
ΚΑΠ σκόνης: TPR
Χρώμα: Μαύρος
Απώλεια εισαγωγής: <0>
Υλικό των κασετών ινών MTP/MPO:
Κατοικία κασετών:
Υλικό: Κράμα αργιλίου
Επιφάνεια που τελειώνει: Μαύρο παλτό σκονών
• Μορφωματικό σχέδιο υψηλής πυκνότητας, ίνα μέχρι 96 σε 1U για την αποδοτική χρησιμοποίηση.
• Προ-ολοκληρωμένη κασέτα για τη βελτιωμένη αξιοπιστία και τη γρήγορη επέκταση.
• Συνδετήρες υψηλής επίδοσης για να επιτύχει έναν χαμηλό οπτικό προϋπολογισμό απώλειας.
• Οι ενότητες βουλωμάτων & παιχνιδιού επιτρέπουν στη γρήγορη εγκατάσταση των πολλαπλάσιων συνδέσεων ινών.
• Προσφερθείς σε ένα ευρύ φάσμα των διαμορφώσεων απόδοσης και πολικότητας.
• Η corning ίνα compoliant στα πρότυπα Telcordia, EIA/TIA και IEC.
Αρίθμηση ινών | 12 / 24 | Τρόπος ινών | OM3 50/125 μm |
Μπροστινός τύπος συνδετήρων | 12 ντούμπλεξ LC UPC | Οπίσθιος τύπος συνδετήρων | αρσενικό 1x MPO UPC (που καρφώνεται) |
Προσαρμοστής MPO | Κλειδί μέχρι το κλειδί κάτω | Ίνα υάλου | Corning ClearCurve® |
Απώλεια εισαγωγής | MPO≤0.35 DB, LC≤0.2 DB | Επιστροφής απώλεια | MPO≥20 DB, LC≥30 DB |
Λειτουργούσα θερμοκρασία | 0°C σε 70°C | Θερμοκρασία αποθήκευσης | -40°C σε 75°C |
Διαστάσεις (HxWxD) | 1.38 ' x4.29 ' x4.64» (35x109x118 χιλ.) | Εφαρμογή | Ταίριασμα για την κασέτα τύπων AF |
Ιδιότητες απόδοσης της ενότητας κασετών MTP/MPO:
Μπροστινός συνδετήρας | LC/SC ντούμπλεξ |
Υλικό του μανικιού | Zirconia κεραμικό |
Απώλεια εισαγωγής | Πολλαπλού τρόπου: Ενιαίος τρόπος UPC ≤0.2dB: APC ≤0.3dB UPC ≤0.2dB |
Επιστροφής απώλεια | Πολλαπλού τρόπου: Ενιαίος τρόπος UPC ≥30dB: APC ≥60dB UPC ≥50dB |
Απεικόνιση πολικότητας της ενότητας κασετών MTP/MPO:
Σε οποιαδήποτε εγκατάσταση, είναι σημαντικό να εξασφαλιστεί ότι η συσκευή αποστολής σημάτων από τη μία πλευρά ταιριάζει με τον αντίστοιχο δέκτη στο άλλο άκρο. FS παρέχει διάφορες ευφυείς λύσεις που μπορούν να σας βοηθήσουν να διαχειριστείτε και να βελτιστοποιήσετε το δίκτυό σας και τη συνδετικότητά της.
