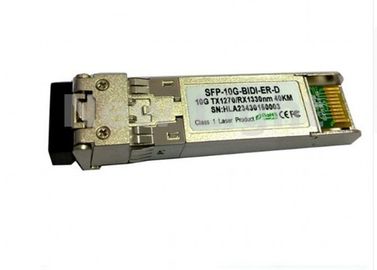

Λεπτομέρειες:
|
| όνομα: | Πομποδέκτης SFP BIDI | Απόσταση: | 40 km |
|---|---|---|---|
| λειτουργία: | ενιαίος τρόπος | Ποσοστό μεταφοράς δεδομένων: | 10G |
| μήκος κύματος: | 1270/1330nm | Τύπος σύνδεσης: | LC |
| Υψηλό φως: | Πομποδέκτης Ethernet Gigabit,ενιαίος πομποδέκτης ινών τρόπου |
||
ΑΠΟΛΥΤΕΣ ΜΕΓΙΣΤΕΣ ΕΚΤΙΜΗΣΕΙΣ
| Παράμετρος | Σύμβολο | Ελάχιστος. | Max. | Μονάδα | Σημείωση |
| Τάση ανεφοδιασμού | Vcc | -0.5 | 4.0 | Β | |
| Θερμοκρασία αποθήκευσης | -40 | 85 | °C | ||
| Σχετική υγρασία | 85 | % |
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στην ενότητα
Χαρακτηριστικό γνώρισμα:
*Supports 9.95Gb/s στα ποσοστά στοιχείων 10.3Gb/s
*Simplex αμφίδρομος SFP+ LC οπτικός πομποδέκτης συνδετήρων
*Digital διαγνωστικά sff-8472 υποχωρητικά
*Hot pluggable
Συσκευή αποστολής σημάτων λέιζερ *1:1270nm DFB, δέκτης 1330nm
συσκευή αποστολής σημάτων λέιζερ 2:1330nm DFB, δέκτης 1270nm
* Μέχρι 40km σε 9/125um SMF
* SFP+ MSA sff-8431 υποχωρητικό
* Λειτουργούσα θερμοκρασία περίπτωσης: 0 έως 70 °C
Εφαρμογές:
* 10gbase-ER σε 10.3125Gbps
* 10gbase-EW σε 9.953Gbps
* Άλλες οπτικές συνδέσεις
GERERAL ΛΕΙΤΟΥΡΓΟΥΝΤΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Max. | Μονάδα | Σημείωση | |
| Ποσοστό στοιχείων | Ethernet | 10.3125 | Gb/s | ||||
| Κανάλι ινών | 10,518 | ||||||
| Τάση ανεφοδιασμού | Vcc | 3.13 | 3.3 | 3.47 | Β | ||
| Vcc | Β | ||||||
| Ρεύμα ανεφοδιασμού | Icc5 | μΑ | |||||
| Icc3 | 400 | μΑ | |||||
| Λειτουργούντα Temp περίπτωσης. | TC | 0 | 70 | °C | |||
ΗΛΕΚΤΡΙΚΑ ΕΙΣΟΔΟΥ-ΕΞΌΔΟΥ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
συσκευή αποστολής σημάτων λ
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Max. | Μονάδα | Σημείωση | |
| Diff. ταλάντευση τάσης εισαγωγής | 120 | 820 | mVpp | 1 | |||
| Το Tx θέτει εκτός λειτουργίας την εισαγωγή | Χ | VIH | 2.0 | Vcc+0.3 | Β | ||
| Λ | VIL | 0 | 0,8 | ||||
| Παραγωγή ελαττωμάτων Tx | Χ | VOH | 2.0 | Vcc+0.3 | Β | 2 | |
| Λ | Ένταση | 0 | 0,8 | ||||
| Εισαγωγή Diff. Σύνθετη αντίσταση | Zin | 100 | Ω | ||||
δέκτης λ
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Max. | Μονάδα | Σημείωση | |
| Diff. ταλάντευση τάσης παραγωγής | 340 | 650 | 800 | mVpp | 3 | ||
| Παραγωγή Rx Los | Χ | VOH | 2.0 | Vcc+0.3 | Β | 2 | |
| Λ | Ένταση | 0 | 0,8 | ||||
Σημείωση 1) Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.
Σημείωση 2) Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.
Σημείωση 3) RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.
ΟΠΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
συσκευή αποστολής σημάτων λ
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Max. | Μονάδα | Σημείωση |
| Λειτουργούν μήκος κύματος | 1260 | 1270 | 1280 | NM | ||
| 1320 | 1330 | 1340 | ||||
| Ave. δύναμη παραγωγής (που επιτρέπεται) | Po | 0 | 4 | dBm | 1 | |
| Αναλογία εξάλειψης | ER | 5 | DB | 1 | ||
| Φασματικό πλάτος RMS | Δλ | 1 | NM | |||
| Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 50 | CP | 2 | ||
| Οπτικό εύρος διαμόρφωσης | OMA | -6.2 | dBm | |||
| Ποινική ρήτρα διασποράς | 1 | DB | ||||
| Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE 0802.3ae | |||||
δέκτης λ
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Max. | Μονάδα | Σημείωση |
| Λειτουργούν μήκος κύματος | 1320 | 1330 | 1340 | NM | ||
| 1260 | 1270 | 1280 | ||||
| Ευαισθησία | Psen | -15 | dBm | 3 | ||
| Λεπτό υπερφόρτωσης | Pimax | 0,5 | dBm | |||
| Το Los βεβαιώνει | PA | -30 | dBm | |||
| Το Los de-βεβαιώνει | Pd | -16 | dBm | |||
| Υστέρηση Los | Pd-PA | 0,5 | 4 | DB |
Σημείωση 1) Μετρημένος σε 10.3125b/s με σχέδιο δοκιμής PRBS 231 – 1 NRZ.
Σημείωση 2) 20%~80%
Σημείωση 3) Κάτω από τη χειρότερη περίπτωση του ER, που μετριέται σε 10,3125 Gb/s με σχέδιο δοκιμής PRBS 231 - 1 NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
ΟΡΙΣΜΟΙ ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΡΦΙΤΣΩΝ
| Καρφίτσα | Σύμβολο | Όνομα/περιγραφή |
| 1 | VEET [1] |
Έδαφος συσκευών αποστολής σημάτων
|
| 2 | Tx_FAULT [2] |
Ελάττωμα συσκευών αποστολής σημάτων
|
| 3 | Tx_DIS [3] |
Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας. Η παραγωγή λέιζερ καθιστούσε ανίκανη υψηλός ή ανοικτός
|
| 4 | SDA [2] | 2-wire γραμμή στοιχείων τμηματικών διεπαφών |
| 5 | SCL [2] |
2-wire γραμμή ρολογιών τμηματικών διεπαφών
|
| 6 | MOD_ABS [4] |
Ενότητα απούσα. Στηριγμένος μέσα στην ενότητα
|
| 7 | RS0 [5] | Το ποσοστό επιλέγει 0 |
| 8 | RX_LOS [2] | Απώλεια ένδειξης σημάτων. Η λογική 0 δείχνει την κανονική λειτουργία |
| 9 | RS1 [5] |
Το ποσοστό επιλέγει 1
|
| 10 | ΣΤΡΕΨΤΕ [1] |
Έδαφος δεκτών
|
| 11 | ΣΤΡΕΨΤΕ [1] |
Έδαφος δεκτών
|
| 12 | RD- |
Δέκτης ΣΤΟΙΧΕΙΑ έξω. Εναλλασσόμενο ρεύμα που συνδέεται
|
| 13 | RD+ |
ΣΤΟΙΧΕΙΑ δεκτών έξω. Εναλλασσόμενο ρεύμα που συνδέεται
|
| 14 | ΣΤΡΕΨΤΕ [1] |
Έδαφος δεκτών
|
| 15 | VCCR |
Παροχή ηλεκτρικού ρεύματος δεκτών
|
| 16 | VCCT |
Παροχή ηλεκτρικού ρεύματος συσκευών αποστολής σημάτων
|
| 17 | VEET [1] |
Έδαφος συσκευών αποστολής σημάτων
|
| 18 | TD+ |
ΣΤΟΙΧΕΙΑ συσκευών αποστολής σημάτων μέσα. Εναλλασσόμενο ρεύμα που συνδέεται
|
| 19 | Το TD |
Συσκευή αποστολής σημάτων ΣΤΟΙΧΕΙΑ μέσα. Εναλλασσόμενο ρεύμα που συνδέεται
|
| 20 | VEET [1] |
Έδαφος συσκευών αποστολής σημάτων
|
