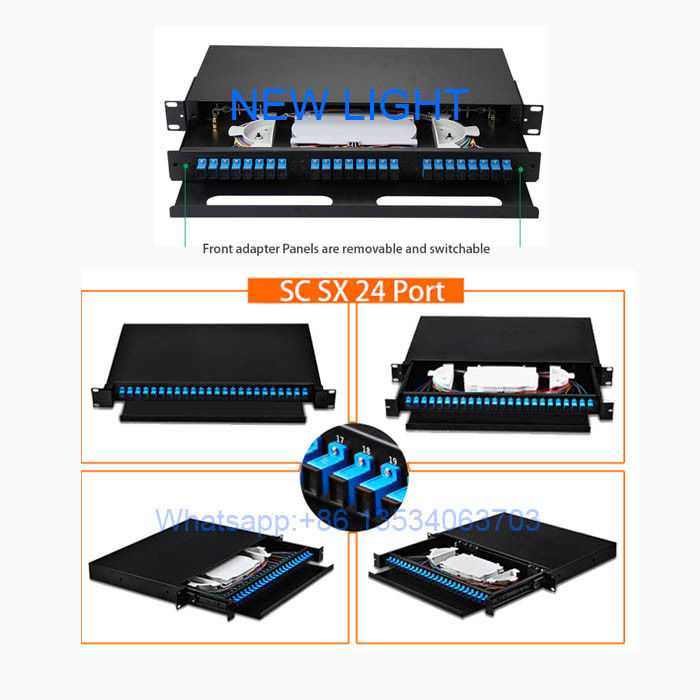

Πίνακας διασύνδεσης οπτικών ινών 48 θυρών 19 ιντσών για τοποθέτηση σε rack, πολυτροπικός

Περιγραφή προϊόντος:

Ο πίνακας διασύνδεσης οπτικών ινών 48 θυρών 19 ιντσών για τοποθέτηση σε rack, πολυτροπικός, περιλαμβάνει καλώδια και προσαρμογείς MPO / MTP, είναι επίσης γνωστός ως πίνακας διανομής ινών. Διευκολύνουν τον τερματισμό των οπτικών ινών και παρέχουν πρόσβαση στις μεμονωμένες ίνες του καλωδίου για διασύνδεση.
Ένα βασικό πάνελ οπτικών ινών είναι συνήθως ένα μεταλλικό περίβλημα που περικλείει τα πάνελ προσαρμογέα και τους δίσκους σύνδεσης ινών. Οι δίσκοι σύνδεσης επιτρέπουν στις ίνες να συνδέονται μεταξύ τους με καλώδια οπτικών ινών, τα οποία με τη σειρά τους συνδέονται στις σταθερές εσωτερικές θύρες των πάνελ προσαρμογέα.
Οι εσωτερικές θύρες του πίνακα είναι συνήθως σταθερές, πράγμα που σημαίνει ότι τα καλώδια δεν αποσυνδέονται σε κανένα σημείο. Οι εξωτερικές θύρες του πίνακα προορίζονται για καλώδια patch ινών που μπορούν να συνδέονται και να αποσυνδέονται συχνά για να ρυθμίζονται οι συνδέσεις μεταξύ των συσκευών όπως απαιτείται.
Ο πίνακας patch ινών έχει δύο διαμερίσματα. Το ένα περιέχει τις υποδοχές ή τους προσαρμογείς του διαφράγματος και το άλλο χρησιμοποιείται για το δίσκο σύνδεσης και την αποθήκευση πλεονάζουσας ίνας.

Περίβλημα οπτικών ινών για τοποθέτηση σε rack, με 3 τεμ. προσαρμογέα LC πολυτροπικού διπλού τύπου και δίσκο σύνδεσης ... Κλείσιμο οπτικών ινών 6 θυρών 19 ιντσών για τοποθέτηση σε rack, με 6 τεμ. προσαρμογέα ST μονότροπης λειτουργίας και δίσκο σύνδεσης.

Υπάρχουν διαφορετικά μοντέλα για ίνες 12 πυρήνων, ίνες 24 πυρήνων, ίνες 36 πυρήνων, ίνες 48 πυρήνων, ίνες 72 πυρήνων, ίνες 96 πυρήνων, ίνες 144 πυρήνων. Μπορούν να έχουν διαφορετική διασύνδεση προσαρμογέα, συμπεριλαμβανομένων των SC, ST, FC, LC MTRJ, e2000 κ.λπ. Σχετικά αξεσουάρ ινών και καλώδια pigtail είναι προαιρετικά.

Εφαρμογή:

1. Βρόχος συνδρομητή τηλεπικοινωνιών

2. Ίνα στο σπίτι (FTTH)

3. LAN/WAN

4. CATV

Χαρακτηριστικά:

Χρησιμοποιείται για τη διακλάδωση της τερματικής σύνδεσης οπτικού καλωδίου

19'' Τυπική δομή, τοποθέτηση σε rack

Διαθέσιμο για την εγκατάσταση προσαρμογέων

Δομή συρταριού, εύκολο στη λειτουργία.

Συμπαγής σχεδιασμός για εξοικονόμηση χώρου

Εύκολο στη διαχείριση και τη λειτουργία

Τυπικό μέγεθος, μικρό βάρος και λογική δομή

Μηχανικά και περιβαλλοντικά χαρακτηριστικά:

Διάσταση:

Πολικότητα
Για να στέλνουν σωστά δεδομένα οι συνδέσεις ινών, το σήμα εκπομπής (Tx) στο ένα άκρο του καλωδίου πρέπει να ταιριάζει με τον αντίστοιχο δέκτη (Rx) στο άλλο άκρο. Ο σκοπός οποιουδήποτε σχήματος πολικότητας είναι να εξασφαλίσει αυτή τη συνεχή σύνδεση και αυτό γίνεται λίγο πιο περίπλοκο όταν πρόκειται για εξαρτήματα πολλαπλών ινών. Τα βιομηχανικά πρότυπα ορίζουν τρεις διαφορετικές μεθόδους πολικότητας—Μέθοδος Α, Μέθοδος Β και Μέθοδος Γ. Και κάθε μέθοδος χρησιμοποιεί διαφορετικούς τύπους καλωδίων MPO.

Η Μέθοδος Α χρησιμοποιεί καλώδια κορμού MPO ευθείας διαδρομής Τύπου Α με έναν σύνδεσμο με κλειδί προς τα πάνω στο ένα άκρο και έναν σύνδεσμο με κλειδί προς τα κάτω στο άλλο άκρο, έτσι ώστε η ίνα που βρίσκεται στη Θέση 1 να φτάνει στη Θέση 1 στο άλλο άκρο. Όταν χρησιμοποιείται η Μέθοδος Α για εφαρμογές διπλού τύπου, απαιτείται η αναστροφή πομπού-δέκτη σε ένα καλώδιο patch στο ένα άκρο.

Η Μέθοδος Β χρησιμοποιεί συνδέσμους με κλειδί προς τα πάνω και στα δύο άκρα για να επιτευχθεί η αναστροφή πομπού-δέκτη, έτσι ώστε η ίνα που βρίσκεται στη Θέση 1 να φτάνει στη Θέση 12 στο αντίθετο άκρο, η ίνα που βρίσκεται στη Θέση 2 να φτάνει στη Θέση 11 στο αντίθετο άκρο και ούτω καθεξής. Για εφαρμογές διπλού τύπου, η Μέθοδος Β χρησιμοποιεί καλώδια patch Α-Β ευθείας διαδρομής και στα δύο άκρα.

Η Μέθοδος Γ χρησιμοποιεί έναν σύνδεσμο με κλειδί προς τα πάνω στο ένα άκρο και έναν σύνδεσμο με κλειδί προς τα κάτω στο άλλο άκρο, όπως η Μέθοδος Α, αλλά η αναστροφή συμβαίνει μέσα στο ίδιο το καλώδιο, όπου κάθε ζεύγος ινών αναστρέφεται έτσι ώστε η ίνα στη Θέση 1 να φτάνει στη Θέση 2 στο αντίθετο άκρο και η ίνα στη Θέση 2 να φτάνει στη Θέση 1. Ενώ αυτή η μέθοδος λειτουργεί καλά για εφαρμογές διπλού τύπου, δεν υποστηρίζει παράλληλη εφαρμογή 8 ινών 40 και 100 Gig και επομένως δεν συνιστάται.

Με τρεις διαφορετικές μεθόδους πολικότητας και την ανάγκη χρήσης του σωστού τύπου καλωδίων patch για κάθε μία, τα λάθη ανάπτυξης μπορεί να είναι συνηθισμένα. Ευτυχώς, το MultiFiber™ Pro της Fluke Networks επιτρέπει στους χρήστες να δοκιμάζουν μεμονωμένα καλώδια patch, μόνιμους συνδέσμους και κανάλια για σωστή πολικότητα.
