| Ονομασία μάρκας: | New Light |
| Αριθμός μοντέλου: | MPO/MTP |
| Μούβ: | 1 η/υ |
| τιμή: | can be negotiated |
| Πληροφορίες συσκευασίας: | Τσάντα OPP + κιβώτιο χαρτοκιβωτίων |
| Όροι πληρωμής: | L/C, T/T, Western Union, τη MoneyGram, PayPal |
Περιγραφή:

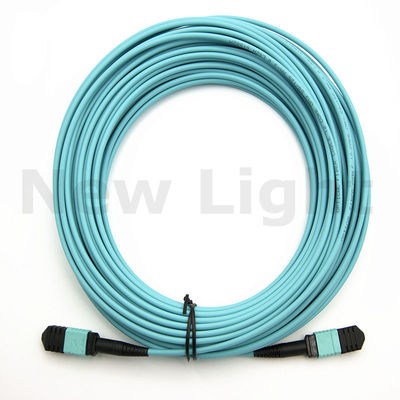

50 μέτρα MTP - ενιαίο καλώδιο άλματος οπτικής ίνας τρόπου καλωδίων MTP MPO MTP
Χαρακτηριστικά γνωρίσματα
♦ Υψηλή επίδοση στο IL & RL
λήξεις και συνελεύσεις συνδετήρων ινών ♦ 4,8,12 και 24
♦ Σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ
♦ Οικονομική λύση για την μάζα-λήξη της ίνας
♦ Κατάλληλος για την εφαρμογή MPO/MTP
♦ Δυναμωμένος γύρω από το καλώδιο, το ωοειδές καλώδιο και τις γυμνές επιλογές κορδελλών διαθέσιμα
♦ Κωδικοποιημένες χρώμα κατοικίες διαθέσιμες για να διαφοροποιήσει τον τύπο ινών, τον τύπο στιλβωτικής ουσίας ή/και το βαθμό συνδετήρων
Σχετικά πρότυπα:
♦ Συναντά το IEC τυποποιημένο 61754-7& JIS C5982
♦ Δομημένη τηλεγράφηση ανά Tia-568-γ
♦ Παράλληλη οπτική
- Οπτικό φόρουμ το (OIF) σύνδεσης μέσω δικτύων υποχωρητικό
- Infiniband υποχωρητικό
♦ Infiniband
- 10G κανάλι ινών υποχωρητικό
- 40G και IEEE 802,3 100G
- QSFP
Πλεονεκτήματα
Εφαρμογή
Τεχνική παράμετρος
| Στοιχείο | Τεχνικές παράμετροι | |
| Συνδετήρας | MPO (Φ Ή Μ) | MPO (Φ Ή Μ) |
| Θερμοκρασία λειτουργίας | -40°C ~ +80°C | |
| Θερμοκρασία αποθήκευσης | -40°C ~ +85°C | |
| Απώλεια εισαγωγής |
SM: ≤ 0.75dB (τυποποιημένη αξία), ≤0.35dB (χαρακτηριστική αξία) ΚΚ: ≤ 0.50dB (τυποποιημένη αξία), ≤0.35dB (χαρακτηριστική αξία) |
|
| Επιστροφής απώλεια | SM: ≥60dB ΚΚ: ≥35dB | |
| Ο τύπος τελών MPO | Αρσενικό: με την καρφίτσα οδηγών Θηλυκό: χωρίς καρφίτσα οδηγών | |
| Αρίθμηση ινών | 8,12&24 ίνα ΑΜ | |
| Τύπος συνδετήρων του άλλου τέλους | MPO-θηλυκός, MPO-αρσενικός, FC, Sc, ST, MU, LC, E2000 | |
| Τρόπος ινών | SINGLE-MODE (G652, G655, G657), ΠΟΛΛΑΠΛΟΎ ΤΡΌΠΟΥ (50, 62,5, OM2, OM3, OM4) | |
| Τύπος καλωδίων ινών | 250um ίνα κορδελλών, καλώδιο κορδελλών, καλώδιο οπτικών ινών δεσμών | |
.
Διαταγή των επιλογών
| Μπότα (μέγεθος καλωδίων) | Χρώμα μποτών | Τύπος ινών | Αριθμός καλωδίων | Ferrule | Μήκος |
|
0.9mm 2.0mm 3.0mm |
Μαύρος Biege Μπλε Γκρίζος Άσπρος Κίτρινος |
9/125um SM 50/125um ΚΚ 62.5/125um ΚΚ OM3 OM4 |
Simplex Διπλός Πολυ-ίνα |
PC APC |
Προσαρμοσμένος |
Όταν ένα σκοινί μπαλωμάτων κατασκευάζεται σε έναν βασικός-επάνω/βασικός-επάνω στη διαμόρφωση, η ρύθμιση ινών σε έναν συνδετήρα
είναι αντανακλημένος για τον κάθετο άξονα στον άλλο συνδετήρα. Παραδείγματος χάριν, στο συνδετήρα Α η μπλε ίνα είναι
αριστερό με το κλειδί επάνω, ενώ στο συνδετήρα Β η μπλε ίνα είναι στο δικαίωμα με το κλειδί επάνω. Σήματα που εισάγονται στο αριστερό
η πλευρά του συνδετήρα Α θα είναι παραγωγή στη δεξιά πλευρά του συνδετήρα Β.
Βασικός-επάνω/βασικός-επάνω των σκοινιών μπαλωμάτων GEZHI καθρέφτης κάνει σήμα για τον κάθετο άξονα
Απεικόνιση δομών συνελεύσεων GEZHI:
Έχει τον αρσενικό και θηλυκό συνδετήρα:
Αρσενικό με την ΚΑΡΦΙΤΣΑ, θηλυκό χωρίς ΚΑΡΦΙΤΣΑ
Αρσενικός συνδετήρας θηλυκών συνδετήρων
Περισσότερες εικόνες:
Τμήμα παραγωγής:
Ποιοτικός έλεγχος:
Συσκευασία:
Παράδοση:
Πληρωμή:
|
