Λεπτομέρειες:
|
| Υλικό: | PVC/Lszh | Τύπος σύνδεσης: | MPO/αρσενικό και θηλυκό MTP |
|---|---|---|---|
| λειτουργία: | Πολυ τρόπος | υλικό καλωδίων: | PVC |
| Αρίθμηση ινών: | πυρήνας 12 | Καλώδιο διαμέτρου: | 3,0 mm |
| Χρώμα καλωδίων: | aqua | Μέθοδος: | Μέθοδος Α |
| μήκος κύματος: | 850 / 1300 | Απώλεια εισαγωγής: | ≤ 0.5dB |
| επιστροφή απώλεια: | ≥25dB | μήκος σκοινιού μπαλωμάτων: | Προσαρμοσμένη |
| OEM / ODM: | Αποδεκτή | συσκευασία: | 1 PC/τσάντα |
| Υψηλό φως: | καλώδιο ινών mpo,MPO σε MPO καλώδιο |
||
Ποια είναι η διαφορά μεταξύ MPO και MTP;
MPO είναι πολλαπλάσιος-ίνα ώθηση-στο συνδετήρα, που καθορίζεται από IEC-61754-7 και το Tia-604-5-δ. Ο συνδετήρας MTP, που σχεδιάζεται από τις ΗΠΑ Conec Ltd. και πλήρως υποχωρητικός με τα πρότυπα MPO, είναι ένας συνδετήρας MPO με την καλύτερη οπτική και μηχανική απόδοση.
Χαρακτηριστικά γνωρίσματα:
• 12-πυρήνας, τυποποιημένα ferrules απώλειας MPO εισαγωγής
• Για τον πομποδέκτη QSFP+
• Η προσαρμοσμένη υπηρεσία είναι διαθέσιμη
Εφαρμογές:
• Σύστημα τηλεπικοινωνιών
• Τηλεγράφηση του συστήματος
• Οπτικό λέιζερ υψηλής πυκνότητας
• Συσκευές QSFP
Προδιαγραφές:
• MPO (αρσενικό) σε MPO (θηλυκό)
• MMF (50/125um), OM3
• Μήκος καλωδίων: 1-μετρητής (3.28ft)
• Απώλεια εισαγωγής MPO: MPO ≤ 0,5 DB
• Δοκιμή τραβήγματος ενθέτων: 500times <0>
• Θερμοκρασία λειτουργίας: -40℃~+80℃
Συμβατό σύστημα για:
Cisco qsfp-40g-SR4, qsfp-40g-sr4-s, qsfp-40f-CSR4
Ακραίο 40gb-esr4-QSFP
Ιουνίπερος qfx-qsfp-40g-SR4 και qfx-qsfp-40g-ESR4.
Μπροκάρ 40g-qsfp-SR4.
Arista qsfp-40g-SR4 και qsfp-40g-XSR4.
Huawei qsfp-40g-ISR4 και QSFP-40G-ESR4.
H3C JG325A, JG325B ΚΑΙ JG709A
Τεχνική παράμετρος

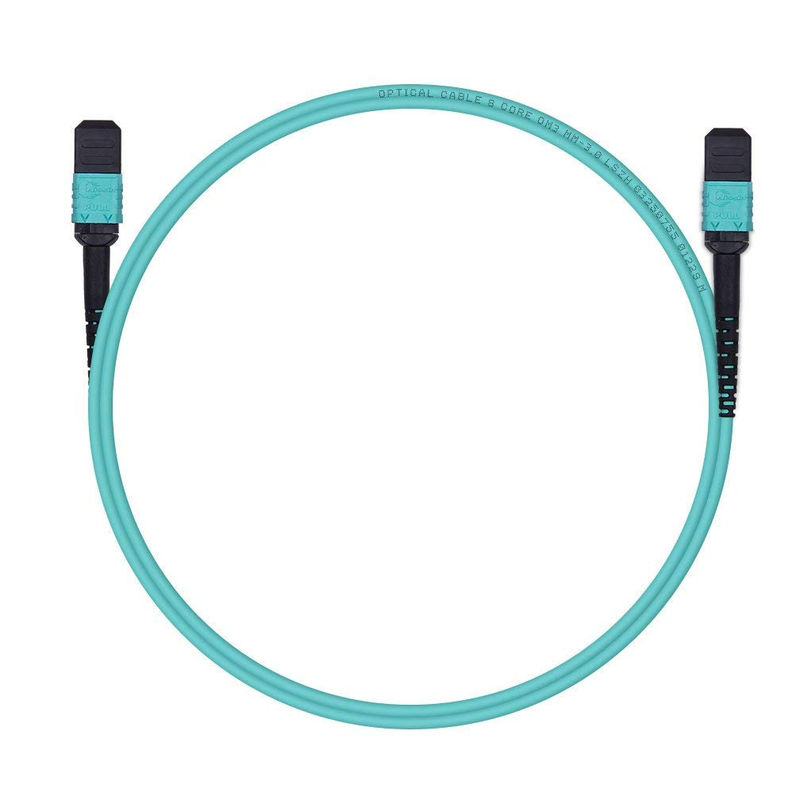

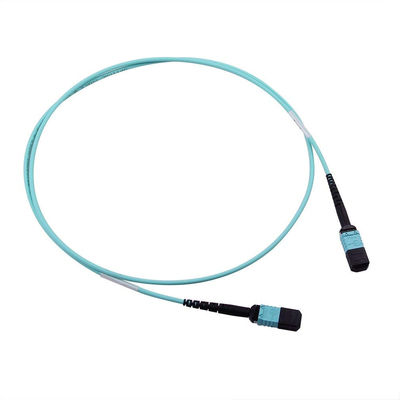

| όνομα προϊόντων | Υλικό σκοινί MPO μπαλωμάτων οπτικών ινών PVC/αρσενικό και θηλυκό 850 το /1300 Wavelenth MTP |
| τύπος τρόπου | πολυ τρόπος |
| αρίθμηση καλωδίων | πυρήνας 12 (μπορεί να είναι 4/8/12/16/24/32 πυρήνας) |
| αφαιρέστε τον πυρήνα τον τύπο | OM3 καλώδιο (OM1/OM2/OM3-150/OM3-300/OM4/OM5) |
| χρώμα καλωδίων | Aqua (μπορεί να προσαρμοστεί σύμφωνα με το αίτημά σας) |
| διάμετρος καλωδίων | 3.0 (μπορεί να είναι 3,0 και προσαρμοσμένη διάμετρος) |
| επιδιορθώστε το μήκος σκοινιού | 3 μέτρο (μπορεί να προσαρμοστεί σύμφωνα με το αίτημά σας) |
| έξω υλικό σακακιών | PVC (μπορεί να είναι PVC ή LSZH) |
| απώλεια εισαγωγής | ≤ 0.5dB |
| επιστροφής απώλεια | ≥25 DB |
| μήκος κύματος | 850/1300nm |
| τύπος πυρήνων | 50/125um |
| τύπος συνδετήρων | άνδρα-γυναίκας |
| χρώμα συνδετήρων | aqua |
| ferrule υλικό | πλαστικό |
| operater θερμοκρασία | -40~ +85℃ |
| τυπωμένη ύλη καλωδίων | τυποποιημένη τυπωμένη ύλη (μπορέστε προσαρμοσμένος) |
| OEM/ODM | αποδεκτός |
| εξουσιοδότηση | 3 έτη μετά από την παράδοση |
| Χρόνος παράδοσης | 2-15 εργάσιμες ημέρες (σύμφωνα με την ποσότητά σας) |
Μέθοδος Α
περισσότερος συνδετήρας για την αναφορά σας
Πώς να διατάξει
1. Τύπος συνδετήρων: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. Τύπος τρόπου: ενιαίος τρόπος (UPC και APC)/πολυ τρόπος (PC)
3. Διάμετρος καλωδίων: 0,9/2,0/3,0 χιλ. (μπορέστε προσάρμοσε άλλη διάμετρο)
4. Υλικό επιστρώματος: PVC/LSZH
. αρίθμηση ινών 5: απλός/διπλός/πυρήνων 4/πυρήνων 6core/8 πυρήνας του /12/πυρήνας πυρήνας/96 24core/48 και ούτω καθεξής
6. Τύπος καλωδίων: G652D/G657A1/G657A2 ΤΟ /G655/OM1/OM2/OM3-150/OM3-300/OM4 ΤΟ /OM5
7. Μήκος σκοινιού μπαλωμάτων: σύμφωνα με την απαίτησή σας
8.MPO/MTP ο συνδετήρας πρέπει να μας αφήσει να ξέρουμε ποια μέθοδος (τύπος του /C τύπων Α/τύπων Β), αρσενικό ή θηλυκό, αρίθμηση ινών (4/8/12/16/24/32 ίνα)
