Λεπτομέρειες:
|
| Τύπος σύνδεσης: | MPO/MTP | Υλικό: | LSZH |
|---|---|---|---|
| Τύπος τρόπου: | ενιαίος τρόπος | Τύπος πυρήνων: | πυρήνας 24 |
| Χρώμα καλωδίων: | κίτρινο | Μήκος: | μπορεί να προσαρμοστεί |
| Πιστοποιητικό: | CE, ISO, RoHS | Χρόνος Παράδοσης: | 2-7 εργάσιμες ημέρες μετά από τη λαμβανόμενη κατάθεση |
| δυνατότητα παραγωγής: | 500 PC/ημέρα | προθεσμία πληρωμής: | T/T, κατάθεση 30% εκ των προτέρων |
| Όνομα προϊόντων: | USCOME 24 πυρήνας G657A1 LSZH 3,0 ενιαία ίνα τρόπου καλωδίων οπτικό σκοινί μπαλωμάτων MPO/MTP | ||
| Υψηλό φως: | καλώδιο ινών mpo,MPO σε MPO καλώδιο |
||

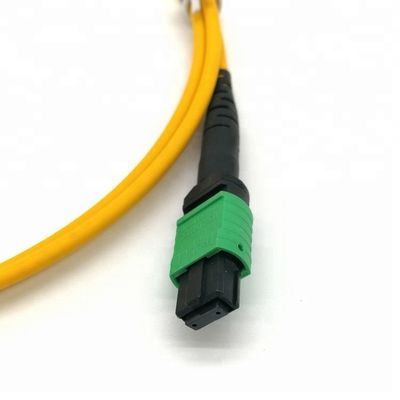

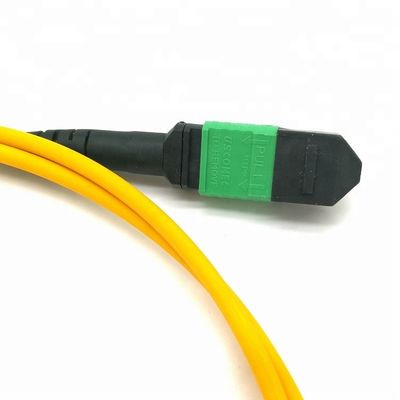

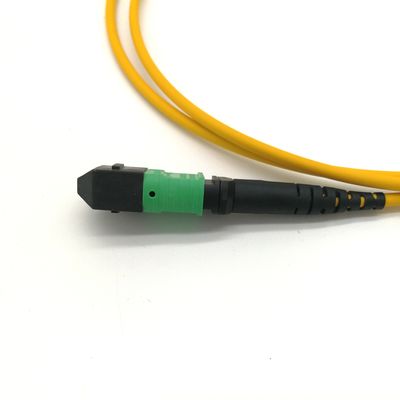

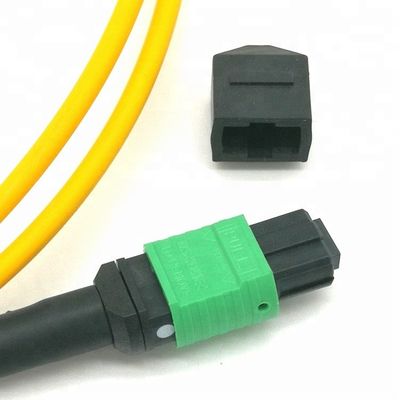

USCOME 24 πυρήνας G657A1 LSZH 3,0 ενιαία ίνα τρόπου καλωδίων οπτικό σκοινί μπαλωμάτων MPO/MTP
Το καλώδιο κορμών MTP σχεδιάζεται για τις άμεσες εφαρμογές κέντρων δεδομένων σύνδεσης και υψηλής πυκνότητας οπτικής 40G (12 πυρήνες) και 100G (24 πυρήνες) Οι αρχικοί αμερικανικοί Conec MTP συνδετήρες είναι πλήρως υποχωρητικοί με τα πρότυπα MPO.
FIBERCAN το καλώδιο οπτικών ινών συναντά RoHS και UL υποχωρητικά, και όλοι οι συνδετήρες καλωδίων μπαλωμάτων ινών είναι 100% που εξετάζονται οπτικά για την απώλεια εισαγωγής για να εξασφαλίσουν συμπαθητική ποιότητα.
| Όνομα προϊόντων: | USCOME 24 πυρήνας G657A1 LSZH 3,0 ενιαία ίνα τρόπου καλωδίων οπτικό σκοινί μπαλωμάτων MPO/MTP |
| Πρότυπο | Mtp/2-3-4/5-6-78 |
| 1. Ένας συνδετήρας | MTP |
| 2. Ένας τύπος στιλβωτικής ουσίας | PC, UPC, APC. |
| 3. ΜΙΑ ΚΑΡΦΙΤΣΑ | F=female |
| 4. Συνδετήρας τελών Β | MTP |
| 5. Τύπος στιλβωτικής ουσίας Β | PC, UPC, APC. |
| 6. ΜΙΑ ΚΑΡΦΙΤΣΑ | F=female |
| 7. Τύπος ινών | B6A1=G657A1 |
| 8. Αριθμήσεις ινών | 24 πυρήνες |
| 9.Cable σακάκι | V=PVC Z=LSZH |
| 10. Μήκος | 1m |
| 11 Polarty. | Α, Β, Γ ΔΙΑΘΈΣΙΜΟ |
Iec61754-7 & GR-1435-ΠΥΡΗΝΑΣ υποχωρητικός.
Το μορφωματικό σχέδιο, βούλωμα-που κλειδώνει τη δομή, εύκολη για τη δοκιμή, εγκαθιστά, αφαιρεί και ρυθμίζει. Συνήθως, ενιαίο MTP/οι συνδετήρες MPO μπορεί χαρακτηριστικά να προσαρμόσει 12 ή περισσότερη ίνα, διάστημα καλωδίωσης ύψους 1U μπορεί να προσαρμόσει την οπτική διεπαφή μέχρι 96 LC, τμήμα. Αποταμίευσης διοικητικά είδη καλωδίων γραφείου και ραφιών διαστημικά, εύκολα ίνας, καλώδιο διαθέσιμο, για να ικανοποιήσουν τις διαφορετικές ανάγκες πελατών.
Μπορέστε επιλογή του αρσενικού, θηλυκό. Επιτύχετε τον ακριβή προσδιορισμό θέσης με τον προσαρμοστή που συνδέεται μέσω της λειτουργίας προσδιορισμού θέσης καρφίτσα-καρφιτσών, υψηλή σταθερότητα.
Multi-core ferrule, το μικρό μέγεθος, η υψηλή ταχύτητα και η υψηλή ικανότητα να ικανοποιηθούν οι ανάγκες των συστημάτων επικοινωνιών οπτικής ίνας και της υψηλής απόδοσης υψηλής πυκνότητας διασυνδέουν την καλωδίωση. Για τη μελλοντικές υποδομή δικτύου, ιδιαίτερα εξελικτική, τις υποστηρίξεις Ethernet και τις απαιτήσεις 10/100-1Gbps καναλιών ινών.
Ποια είναι τα αιτήματα δοκιμής MPO/MTP;
αίτημα a.Endface:
| 400 Χ | Περιγραφή ατέλειας | Επιτρέψτε την ποσότητα | |
| Ίνα (9um, 50um, 62.5um) | Άσπρες γρατσουνιές | ≤3um | Κανένα που περιορίζεται |
| Σημείο | ≤2um | 5 PC | |
| Ατέλεια | / | Κανένα που επιτρέπεται | |
| Επένδυση (62.5-125um) |
Άσπρες γρατσουνιές | ≤3um | Κανένα που περιορίζεται |
| ≤5um | 1 PC | ||
| Μαύρες γρατσουνιές | ≤3um | 2 PC | |
| Μαύρο σημείο | ≤2um | Κανένα που περιορίζεται | |
| ≤5um | 3 PC | ||
| Ατέλεια | ≤2um | Το κανένα που περιορίζεται γύρω από | |
| ≤15um | Το συνολικό μήκος είναι λιγότερο από το δευτερεύον μήκος 1/4 | ||
| Πλαστικό δαχτυλίδι | / | Κανένα που περιορίζεται | |
b.Performance:
| MPO/MTP | SM τυποποιημένο ferrule | SM χαμηλό ferrule απώλειας | Τυποποιημένο ferrule ΚΚ | Χαμηλό ferrule απώλειας ΚΚ | |
| Απώλεια του IL | Χαρακτηριστικός | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Max | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| Επανάληψη | ≤0.30dB (βούλωμα περισσότερες από 500 φορές) | 0.30dB (βούλωμα περισσότερες από 1000 φορές) | |||
| Ανταλλαξιμότητα | ≤0.30dB (με καθέναν ένας συνδετήρας ταιριάσματος) | ||||
| Εκτατή δύναμη | ≤0.30dB (μέγιστη ένταση 66N) | ||||
| Κλονισμός | ≤0.30dB (10~55Hz) | ||||
| Σειρά θερμοκρασίας | -40°C ~ +75°C | ||||
c.Interference δείκτες:
| MPO/MTP συνδετήρας | Τρισδιάστατη δοκιμή διάστασης |
| Ακτίνα της κυρτότητας | Χ ≥2000mm, Υ ≥50mm |
| Ύψος ινών | 1000~4000 NM |
| Γωνία Endface | Χ ±0.3°, Υ ±0.3° |
| Εμβύθιση πυρήνων | ±300nm |
d.Length ανοχή:
| Μήκος (Μ) | Ανοχή |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
Ο τύπος Α τριών μεθόδων πολικότητας, ο τύπος Β και ο τύπος Γ χρησιμοποιούνται για να εγγυηθούν τη σωστή αμφίδρομη κατανομή.
Δακτυλογραφήστε ένα Straight-Through καλώδιο κορμών MPO:
Βασικός-επάνω για να βασικός-κατεβάσει προσαρμοστές, 1 Χ Α στο διπλό καλώδιο μπαλωμάτων Β και 1 Χ Α σε ένα διπλό καλώδιο μπαλωμάτων.
Διαγώνιο MPO καλώδιο κορμών τύπων Β:
Βασικός-επάνω στους βασικός-επάνω προσαρμοστές και 2 Χ Α σε ένα διπλό καλώδιο μπαλωμάτων.
Διαγώνιο καλώδιο κορμών ζευγαριού MPO τύπων Γ:
Βασικός-επάνω για να βασικός-κατεβάσει τους προσαρμοστές και 2 Χ Α σε ένα διπλό καλώδιο μπαλωμάτων.
Χρησιμοποίηση της θερμοκρασίας
-40° ~ +80°
Εφαρμογή:
Εξοπλισμός δοκιμής
FTTX+LAN
Οπτική ίνα CATV
Σύστημα οπτικών επικοινωνιών
Τηλεπικοινωνίες
Pakcing:
Θα το συσκευάσουμε από OPP την τσάντα και το κιβώτιο χαρτοκιβωτίων έξω. προκειμένου να προστατευθούν τα αγαθά δεν είναι χαλασμένος όταν παράδοση.
Παράδοση:
Μπορούμε παράδοση αυτό αεροπορικώς και θαλασσίως. είναι σύμφωνα με την ποσότητα και τις απαιτήσεις σας.
Πληρωμή:
Όρος πληρωμής: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. 30% κατάθεση εκ των προτέρων. ισορροπία που πληρώνεται πριν από την παράδοση.
Όρος τιμών: EXW, ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CIF, CFR. ΑΠΟ ΣΠΊΤΙ ΣΕ ΣΠΊΤΙ
Περισσότερα προϊόντα:
Έχουμε το οπτικό σκοινί μπαλωμάτων, πλεξίδα, προσαρμοστής, εξασθενητής, κιβώτιο διανομής, γρήγορος συνδετήρας .etc. Assmembly. Εάν χρειάζεστε τα περισσότερο προϊόντα ή κατάλογο, μπορείτε να αισθανθείτε ελεύθεροι να μας έρθετε σε επαφή με
