Λεπτομέρειες:
|
Τύπος σύνδεσης: | MPO/MTP - LC | Υλικό: | LSZH |
---|---|---|---|
Τύπος τρόπου: | Πολυ τρόπος | Τύπος πυρήνων: | πυρήνας 12 |
Χρώμα καλωδίων: | Magenta | Μήκος: | μπορεί να προσαρμοστεί |
Πιστοποιητικό: | CE, ISO, RoHS | Χρόνος Παράδοσης: | 2-7 εργάσιμες ημέρες μετά από τη λαμβανόμενη κατάθεση |
δυνατότητα παραγωγής: | 500 PC/ημέρα | προθεσμία πληρωμής: | T/T, κατάθεση 30% εκ των προτέρων |
Όνομα προϊόντων: | 12 ίνα LC MTP/σκοινί 50/125 μπαλωμάτων οπτικών ινών MPO OM4 ροδανιλίνης πολλαπλού τρόπου | ||
Υψηλό φως: | καλώδιο ινών mpo,MPO σε MPO καλώδιο |

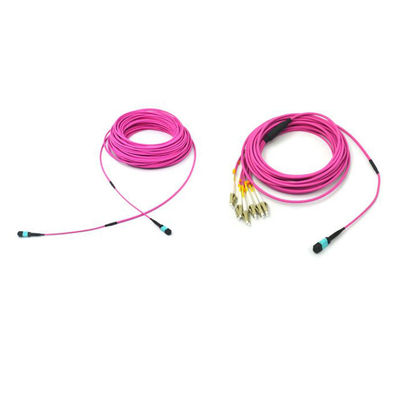

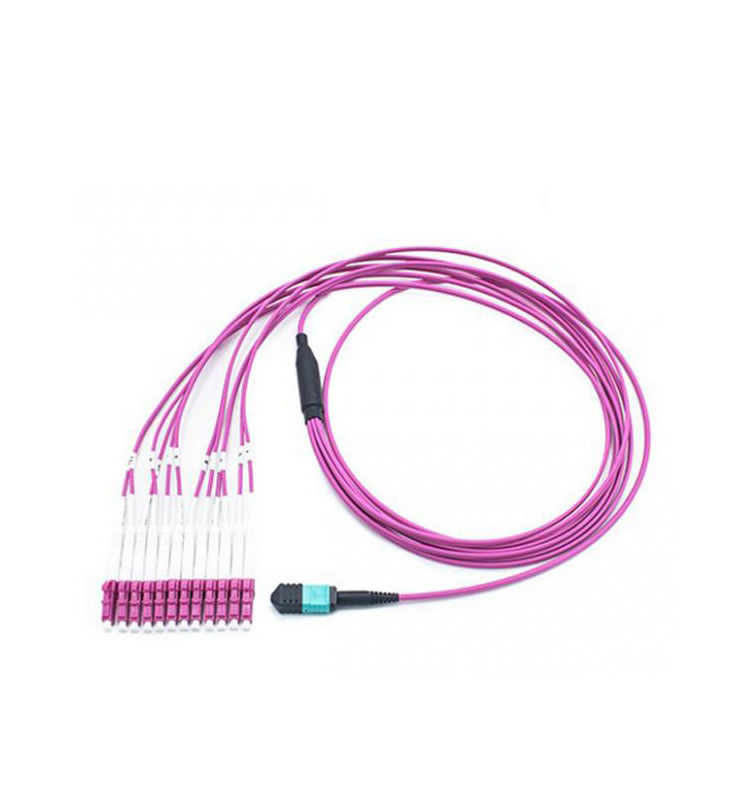

12 ίνα LC MTP/σκοινί 50/125 μπαλωμάτων οπτικών ινών MPO OM4 ροδανιλίνης πολλαπλού τρόπου
Το σκοινί μπαλωμάτων ινών MPO ολοκληρώνεται με το συνδετήρα MPO και στο δύο τέλος. Οι συνδετήρες MPO όλου OMC είναι από την Ταϊβάν, Ιαπωνία, το σκοινί ΑΜΕΡΙΚΑΝΙΚΏΝ κ.λπ. MPO μπαλωμάτων είναι ένα είδος συνελεύσεων καλωδίων υψηλής πυκνότητας που είναι γενικά χρήση σε τρεις περιοχές.
1, η εφαρμογή κέντρων δεδομένων με το υψηλό πυκνό περιβάλλον βαθμού
2, η οπτική ίνα στο κτήριο
3, η εσωτερική εφαρμογή συνδετήρων στον εξοπλισμό ινών.
Πρότυπα των προϊόντων MPO:
Ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC JIS C5982 TIA-604-5 (FOCIS5) GR-1435-ΠΥΡΗΝΑΣ Telcordia υποχωρητικός
Δομημένη τηλεγράφηση ανά Tia-568-γ
Παράλληλη οπτική
Οπτικό φόρουμ το (OIF) σύνδεσης μέσω δικτύων υποχωρητικό
InfiniBand υποχωρητικό
InfiniBand
- 10G κανάλι ινών υποχωρητικό
- 40G και IEEE 802,3 100G
- QSFP
Σημείωση: Μέγιστα εύρη ζώνης των διαφορετικών πολλαπλού τρόπου ινών
OM1 – πυρήνας 62,5 um – 10GBit μέχρι 33 μέτρα, gigabit μέχρι 300m
OM2 – πυρήνας 50 um – 10GBit μέχρι 82 μέτρα, gigabit μέχρι 500m
OM3 – πυρήνας 50 um, λέιζερ που βελτιστοποιείται – 10GBit μέχρι 300 μέτρα, gigabit μέχρι 1000m
OM4 – πυρήνας 50 um, λέιζερ που βελτιστοποιείται – 10GBit μέχρι 550 μέτρα, gigabit μέχρι 1000m
Ποια είναι τα αιτήματα δοκιμής MPO/MTP;
αίτημα a.Endface:
400 Χ | Περιγραφή ατέλειας | Επιτρέψτε την ποσότητα | |
Ίνα (9um, 50um, 62.5um) | Άσπρες γρατσουνιές | ≤3um | Κανένα που περιορίζεται |
Σημείο | ≤2um | 5 PC | |
Ατέλεια | / | Κανένα που επιτρέπεται | |
Επένδυση (62.5-125um) |
Άσπρες γρατσουνιές | ≤3um | Κανένα που περιορίζεται |
≤5um | 1 PC | ||
Μαύρες γρατσουνιές | ≤3um | 2 PC | |
Μαύρο σημείο | ≤2um | Κανένα που περιορίζεται | |
≤5um | 3 PC | ||
Ατέλεια | ≤2um | Το κανένα που περιορίζεται γύρω από | |
≤15um | Το συνολικό μήκος είναι λιγότερο από το δευτερεύον μήκος 1/4 | ||
Πλαστικό δαχτυλίδι | / | Κανένα που περιορίζεται |
b.Performance:
MPO/MTP | SM τυποποιημένο ferrule | SM χαμηλό ferrule απώλειας | Τυποποιημένο ferrule ΚΚ | Χαμηλό ferrule απώλειας ΚΚ | |
Απώλεια του IL | Χαρακτηριστικός | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
Max | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
PC ≥ 40dB | |||||
Επανάληψη | ≤0.30dB (βούλωμα περισσότερες από 500 φορές) | 0.30dB (βούλωμα περισσότερες από 1000 φορές) | |||
Ανταλλαξιμότητα | ≤0.30dB (με καθέναν ένας συνδετήρας ταιριάσματος) | ||||
Εκτατή δύναμη | ≤0.30dB (μέγιστη ένταση 66N) | ||||
Κλονισμός | ≤0.30dB (10~55Hz) | ||||
Σειρά θερμοκρασίας | -40°C ~ +75°C |
c.Interference δείκτες:
MPO/MTP συνδετήρας | Τρισδιάστατη δοκιμή διάστασης |
Ακτίνα της κυρτότητας | Χ ≥2000mm, Υ ≥50mm |
Ύψος ινών | 1000~4000 NM |
Γωνία Endface | Χ ±0.3°, Υ ±0.3° |
Εμβύθιση πυρήνων | ±300nm |
d.Length ανοχή:
Μήκος (Μ) | Ανοχή |
≤10 | + 10CM |
10 |
+ 15CM |
>30 | + 10% |
Ο τύπος Α τριών μεθόδων πολικότητας, ο τύπος Β και ο τύπος Γ χρησιμοποιούνται για να εγγυηθούν τη σωστή αμφίδρομη κατανομή.
Δακτυλογραφήστε ένα Straight-Through καλώδιο κορμών MPO:
Βασικός-επάνω για να βασικός-κατεβάσει προσαρμοστές, 1 Χ Α στο διπλό καλώδιο μπαλωμάτων Β και 1 Χ Α σε ένα διπλό καλώδιο μπαλωμάτων.
Διαγώνιο MPO καλώδιο κορμών τύπων Β:
Βασικός-επάνω στους βασικός-επάνω προσαρμοστές και 2 Χ Α σε ένα διπλό καλώδιο μπαλωμάτων.
Διαγώνιο καλώδιο κορμών ζευγαριού MPO τύπων Γ:
Βασικός-επάνω για να βασικός-κατεβάσει τους προσαρμοστές και 2 Χ Α σε ένα διπλό καλώδιο μπαλωμάτων.
Χρησιμοποίηση της θερμοκρασίας
-40° ~ +80°
Εφαρμογή:
Εξοπλισμός δοκιμής
FTTX+LAN
Οπτική ίνα CATV
Σύστημα οπτικών επικοινωνιών
Τηλεπικοινωνίες
Pakcing:
Θα το συσκευάσουμε από OPP την τσάντα και το κιβώτιο χαρτοκιβωτίων έξω. προκειμένου να προστατευθούν τα αγαθά δεν είναι χαλασμένος όταν παράδοση.
Παράδοση:
Μπορούμε παράδοση αυτό αεροπορικώς και θαλασσίως. είναι σύμφωνα με την ποσότητα και τις απαιτήσεις σας.
Πληρωμή:
Όρος πληρωμής: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. 30% κατάθεση εκ των προτέρων. ισορροπία που πληρώνεται πριν από την παράδοση.
Όρος τιμών: EXW, ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CIF, CFR. ΑΠΟ ΣΠΊΤΙ ΣΕ ΣΠΊΤΙ
Περισσότερα προϊόντα:
Έχουμε το οπτικό σκοινί μπαλωμάτων, πλεξίδα, προσαρμοστής, εξασθενητής, κιβώτιο διανομής, γρήγορος συνδετήρας .etc. Assmembly. Εάν χρειάζεστε τα περισσότερο προϊόντα ή κατάλογο, μπορείτε να αισθανθείτε ελεύθεροι να μας έρθετε σε επαφή με
