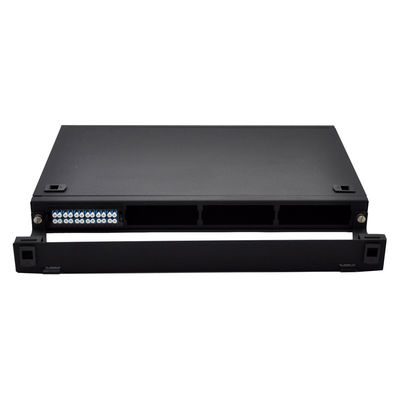

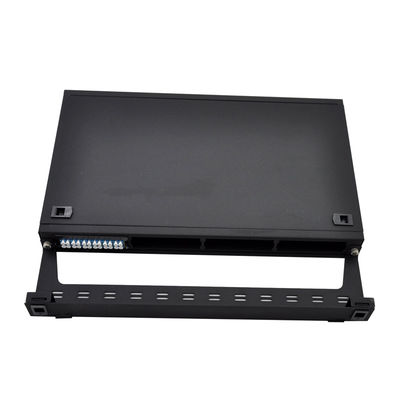

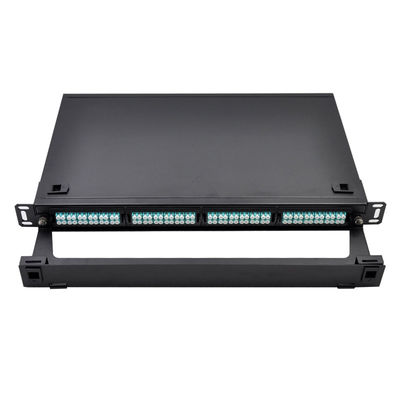

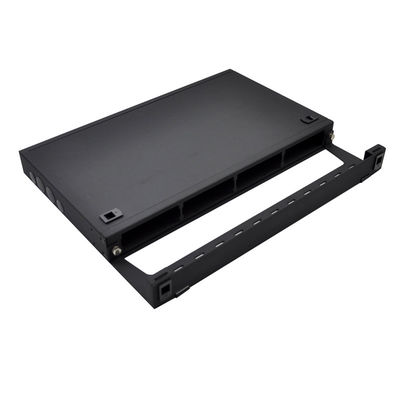

1U Rack Mountable Fiber Optic Patch Panel με 96core LC και 4x MTP-24 Cassettes για κέντρα δεδομένων υψηλής πυκνότητας

Ονομασία μάρκας:	NL
Αριθμός μοντέλου:	1U
Μούβ:	1~10000
τιμή:	10~100
Πληροφορίες συσκευασίας:	Nomal που συσκευάζει 49526055mm

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO9001

Ικανότητα:

4x MTP-24 κασέτες

Πρότυπο:

Εγκατάσταση:

Τυποποιημένη EIA 19 "Rack Rails

Τύπος περιβλήματος:

Ράφι Mountable

Αριθμός χώρων στα ράφια:

Αρίθμηση ινών:

LC 96 πυρήνων

Διαστάσεις (ΥxΠxΒ):

430*362.4*44mm

Παχύ υλικό:

1.2T

patch panel:

SC/LC/FC/ST

Προσαρμογέας:

SC/LC/FC/ST/E2000/MPO/MTP

Συνδυασμός:

Κουτί τύπου έλξης

Εφαρμογή σε:

Data Center & Cloud Computing

Δυνατότητα προσφοράς:

1000set ανά ημέρα

Επισημαίνω:

odf επιτροπή μπαλωμάτων οπτικών ινών

Οπτικών Ινών Κουτί Διανομής

Περιγραφή του προϊόντος

Πίνακας ελαστικών FHD με οπτική ίνα 1U

Πίνακας επένδυσης οπτικών ινών υψηλής πυκνότητας 1U για την αποτελεσματική διαχείριση των ινών.

Βασικά χαρακτηριστικά

Διαθέσιμη διαμόρφωση 12 πυρήνων ινών
Διασταυρούμενη σύνδεση: AB/BA
Παράλληλη σύνδεση: AB/AB
Σύνθετο σχεδιασμό για τη βελτιστοποίηση του χώρου
Εύκολο σύστημα διαχείρισης καλωδίων
Επιλογές χαμηλών ζημιών εισαγωγής IL & Standard IL
Προσαρμόσιμες μεθόδους σύνδεσης για τις απαιτήσεις QSFP

Εφαρμογές

Συστήματα τηλεπικοινωνιών
Διαρθρωμένα συστήματα καλωδίωσης
Εφαρμογές οπτικών λέιζερ υψηλής πυκνότητας
Συσκευές και εξοπλισμός QSFP

Επισκόπηση του προϊόντος

Το σύστημα καλωδίωσης πολλαπλών ινών MPO έχει σχεδιαστεί για περιβάλλοντα υψηλής πυκνότητας που απαιτούν λύσεις εξοικονόμησης χώρου και καινοτόμο διαχείριση καλωδίων.Το MPO fan-out υποστηρίζει διάφορες συνδέσεις από έξοδα πολλαπλών ινών σε έξοδα μίας ινήςΗ ολοκληρωμένη σειρά προϊόντων MPO μας περιλαμβάνει κασέτες, μονάδες και περιβλήματα που παρέχουν ασφαλείς μεταβάσεις μεταξύ MPO και συνδέσεων LC ή SC.

Λεπτομέρειες εφαρμογής

SPCC (black coating) fiber optic distribution frame enclosures provide interconnect or cross-connect capabilities between backbone horizontal cables and active equipment while minimizing rack space utilizationΤα περιβλήματα αυτά διευκολύνουν την εύκολη εγκατάσταση προετοιμασμένων λύσεων και είναι ιδανικά για εφαρμογές υπερυψωμένης πυκνότητας ινών στα κέντρα δεδομένων, τα δωμάτια εξοπλισμού και τα κεντρικά γραφεία.

Προδιαγραφές προϊόντος

Προδιαγραφές	Λεπτομέρειες
Χώροι στα ράφια	1U
Αριθμός ινών	96 πυρήνες LC· 48 πυρήνες SC
Τύπος περιβλήματος	Εγκαταστάσιμο σε ράφι
Υλικό	SPCC (μαύρη επικάλυψη)
Πρότυπο εγκατάστασης	ΕΙΑ 19" Σιδηροδρόμιες ράβδους
Μέγεθος (HxWxD)	430 * 362,4 * 44mm

Συμμόρφωση με τα πρότυπα

ΤΙΑ/ΕΙΑ-568-C.3

Τεχνικές προδιαγραφές

Τύπος/Δυναμικότητα	Ενιαία λειτουργία (αποχρωματισμός APC)	Πολυτρόπος (PC / Flat Polish)
	Τυπικό. Ελίτ χαμηλή απώλεια	Τυπικό. Ελίτ χαμηλή απώλεια
Μέγιστη απώλεια εισαγωγής	≤ 0,75dB	≤ 0,60dB
Επιστροφή απώλειας	≥ 50dB	Α/Χ
Θερμοκρασία λειτουργίας	-40°C έως 80°C	40 °C έως 80 °C
Δοκιμαστικό μήκος κύματος	1310nm	850nm

Εφαρμογή διάταξης δικτύου

Συμμόρφωση με τα πρότυπα προϊόντων MTP

Ειδικότερα, η εφαρμογή των προδιαγραφών για την παρακολούθηση της συμμόρφωσης με τα πρότυπα IEC-61754-7, JIS C5982, TIA-604-5 (FOCIS5) και Telcordia GR-1435-CORE.
Δομημένη καλωδίωση ανά TIA-568-C
Παράλληλη οπτική:
- Συμμόρφωση με το Optical Internetworking Forum (OIF)
- Συμμόρφωση InfiniBand
Συμμόρφωση InfiniBand
Συμμόρφωση με το κανάλι ινών 10G
40G και 100G IEEE 802.3
Συμμόρφωση με το QSFP
