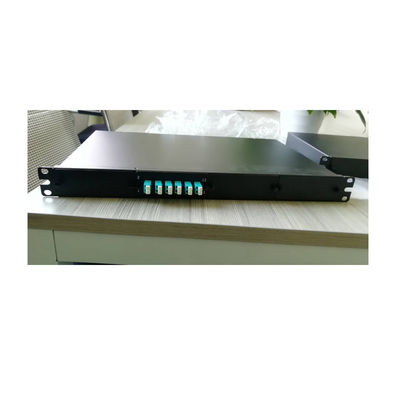

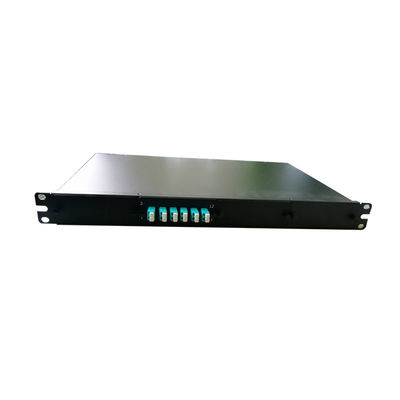

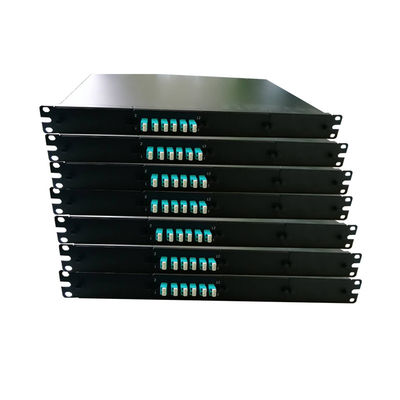

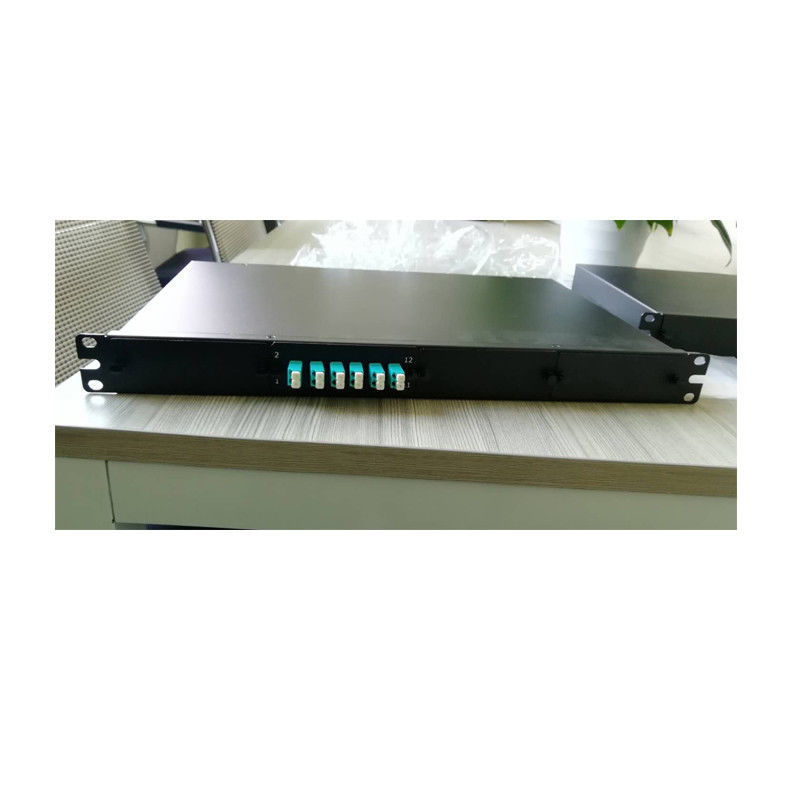

Πάνελ οπτικών ινών για τοποθέτηση σε 1U με οβάλ ελατήριο για 16C/32C Ribbon Fiber και κασέτες MTP-16

Ονομασία μάρκας:	NL
Αριθμός μοντέλου:	το ράφι τοποθετεί
Μούβ:	1~10000
τιμή:	10~100
Πληροφορίες συσκευασίας:	Χαρτοκιβώτιο πλαίσιο
Όροι πληρωμής:	L/C,T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

ISO9001

16C, 32C

Υλικό:

SPECC

Χρώμα:

Μαύρο ή προσαρμοσμένο

Εφαρμογή:

τηλεπικοινωνιακό δίκτυο

Χαρακτηριστικό:

Ισχύει για στρογγυλό καλώδιο 3,6 mm και ίνα κορδέλας 16C/32C

Συνδετήρας:

MPO/MTP

Τρόπος:

SM, MM,MMLL,16C,32C

Ανοιξη:

Οβάλ ελατήριο

καλώδιο:

Στρογγυλό καλώδιο 3,6 mm και ίνα κορδέλας 16C/32C

Απώλεια εισαγωγής:

0,35dB ; 0,5dB

Δυνατότητα προσφοράς:

1000 σύνολο ανά ημέρες

Επισημαίνω:

odf επιτροπή μπαλωμάτων οπτικών ινών

Οπτικών Ινών Κουτί Διανομής

Περιγραφή του προϊόντος

Πλαίσιο Διανομής Οπτικών Ινών με Ελατηριωτό Μηχανισμό Oval Spring

Πλαίσιο διανομής οπτικών ινών 1U 19" για τοποθέτηση σε rack, σχεδιασμένο για έως και 4 κασέτες MTP-16 για εφαρμογές υψηλής πυκνότητας σε κέντρα δεδομένων και τηλεπικοινωνιακά συστήματα.

Επισκόπηση Προϊόντος

Οι σύνδεσμοι MPO με δυνατότητα πολλαπλών ινών είναι σχεδιασμένοι για εφαρμογές υψηλής πυκνότητας σε κέντρα δεδομένων και τηλεπικοινωνιακά συστήματα. Η ακριβής ευθυγράμμιση διασφαλίζεται μέσω μεταλλικών πείρων καθοδήγησης υψηλής ακρίβειας και οπών πείρων φερρούλης. Διατίθενται σε διαμορφώσεις SM, MM, MMLL, 16C, 32C με επιλογές ελατηρίου υψηλής δύναμης.

Βασικά Χαρακτηριστικά

Ανεξάρτητη επιλογή λαβής push-pull
Πατενταρισμένος σχεδιασμός λαβής push-pull
Μηχανισμός ελατηρίου Oval
Διατίθενται πολλαπλές επιλογές χρωμάτων
Δυνατότητα εφαρμογής υψηλής πυκνότητας
Συμβατό με στρογγυλό καλώδιο 3.6mm και κορδέλα ινών 16C/32C
Κατασκευή ελατηρίου υψηλής δύναμης

Εφαρμογές

Τηλεπικοινωνιακά δίκτυα
Δίκτυα Ethernet
Εξοπλισμός οπτικών επικοινωνιών

Μηχανικές Ιδιότητες

Στοιχείο	Κριτήριο	Συμμόρφωση
Απώλεια Εισαγωγής (IL) μετά από 50 συνδέσεις	MPO/MTP	≤0.3dB \| GR-1435
Απώλεια Εισαγωγής (IL) μετά από 500 συνδέσεις	LC/SC/FC/ST	≤0.2dB \| IEC 61300-2-2
Ελάχιστη Ακτίνα Κάμψης (Δυναμική)	20*OD (Διάμετρος Καλωδίου)
Ελάχιστη Ακτίνα Κάμψης (Στατική)	15*OD (Διάμετρος Καλωδίου)

Τεχνικές Προδιαγραφές

Οι σύνδεσμοι MTP/MPO διασυνδέουν κασέτες, πλαίσια ή fan-outs, διαθέσιμοι σε τυπικές εκδόσεις 8, 12, 16, 24, 32 ή 48 πυρήνων χρησιμοποιώντας συμπαγή και ανθεκτική δομή μικροκαλωδίων. Ο συμπαγής σχεδιασμός καλωδίου βελτιστοποιεί τη χρήση του χώρου καλωδίωσης και βελτιώνει τη ροή αέρα. Αυτά τα καλώδια MPO/MTP είναι κατασκευασμένα με εξαρτήματα υψηλότερης ποιότητας, με τις εκδόσεις Low Loss Elite να διαθέτουν χαμηλή απώλεια εισαγωγής για απαιτητικά δίκτυα υψηλής ταχύτητας όπου οι προϋπολογισμοί ισχύος είναι κρίσιμοι.

Στοιχεία	Elite Απόδοση		Τυπική Απόδοση
	SM	MM	SM	MM
Απώλεια Εισαγωγής	16F: ≤0.35dB 32F: ≤0.5dB	16F: ≤0.35dB 32F: ≤0.7dB	16F,32F: ≤0.7dB
Απώλεια Επιστροφής	≥55dB		≥20dB
Αντοχή	500 φορές
Θερμοκρασία Λειτουργίας	-40°C έως +85°C
Τύπος Ίνας	OS2/OM3/OM4/OM5

Δοκιμές & Συμμόρφωση

Μήκος Κύματος Δοκιμής: SM@1310/1550nm, MM@850/1300nm

Συμμόρφωση με Πρότυπα: GR-326, GR-1435

Περιβαλλοντικές Συνθήκες

Στοιχείο	Κριτήριο	Συμμόρφωση
Θερμοκρασία Λειτουργίας	-40°C έως +60°C	IEC 61753-1
Θερμοκρασία Αποθήκευσης	-45°C έως +85°C
