Λεπτομέρειες:
|
υλικό κασετών: | Αργίλιο | μέγεθος κασετών: | 117*99*35mm |
---|---|---|---|
Τύπος συνδετήρων MPO: | αρσενικό 24 πυρήνων | Ανώτατη ικανότητα: | 24 πυρήνες |
κατάλληλος προσαρμοστής: | LC | μήκος σκοινιού μπαλωμάτων: | 0,5 μέτρα |
Διάμετρος καλωδίων: | 0.9mm | Χρώμα καλωδίων: | χρώμα 12 (μπλε, πορτοκάλι, πράσινα, καφετιά, γκρίζα, άσπρα, κόκκινα, κ.λπ.) |
Τύπος τρόπου: | Πολυ τρόπος | Τύπος καλωδίων: | 50/125 OM5 |
LC/SC απώλεια εισαγωγής: | ≤ 0.3dB | Επιστροφής απώλεια LC/SC: | ≥45dB |
Επιστροφής απώλεια MPO: | ≥25dB | Απώλεια εισαγωγής MPO: | ≤ 0.5dB |
Μήκος κύματος: | 850/1300nm | υλικό καλωδίων: | LSZH |
ODM COEM: | Αποδεκτός | ||
Υψηλό φως: | επιτροπή μπαλωμάτων κασετών mpo,mtp casstte ενότητα |
ίνα 24 0.9mm 0.5M πράσινο LC καλωδίων MTP casstte σκοινί μπαλωμάτων στιλβωτικής ουσίας PC προσαρμοστών OM5 ενότητας
Προδιαγραφή σκοινιού μπαλωμάτων Casstte: 2 PC 12 αφαιρούν τον πυρήνα MPO/male - πολυ τρόπος 50/125 OM5 LSZH 0.9mm 0.5meter LC
Οι κασέτες οπτικών ινών MTP/MPO Fibertronics είναι μια λύση κανένας-συναρμογών εύκολου και χαμηλότερου κόστους που μεταφέρει από τα καλώδια πολυ-ινών στα καλώδια μπαλωμάτων οπτικών ινών χωρίς τη χρήση της συναρμογής στις πλεξίδες.
Οι κασέτες όλες MTP/MPO μας γίνονται με υψηλό - καλώδιο ποιοτικών οπτικών ινών και είναι διαθέσιμες στους τρόπους ινών variours: Single-mode (9/125um), πολλαπλού τρόπου OM1 (62.5/125um), πολλαπλού τρόπου OM3 (50/125um) και άλλα. Αυτές οι κασέτες έχουν επίσης πολλούς κοινούς λιμένες συνδετήρων οπτικών ινών διαθέσιμους, που περιλαμβάνουν: LC/UPC, συνδετήρες οπτικών ινών LC/PC, LC/APC, SC/UPC, LC/PC, SC/APC, FC, FC/APC, και του ST. Όλες οι κασέτες Fibertronics MTP/MPO μπορούν να γίνουν με είτε τους αρσενικούς είτε θηλυκούς συνδετήρες MTP/MPO για να ανταποκριθούν στις ανάγκες σας.

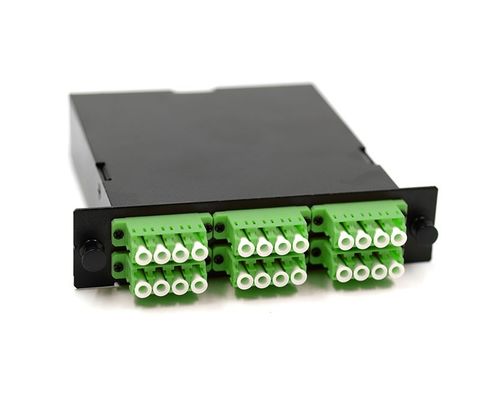

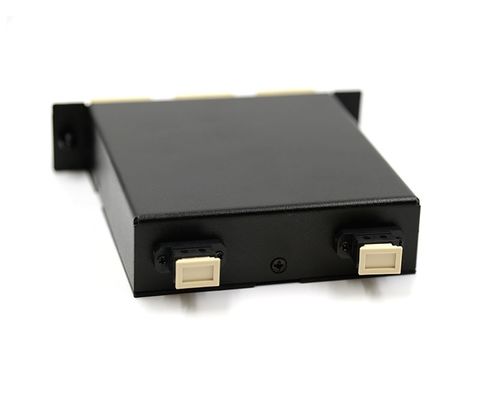

Οι 24 ενότητες ινών χαρακτηρίζουν 24 την ίνα LC (12 διπλή ικανότητα LC) σε μέτωπο και δύο 12 προσαρμοστές ινών MPO στο οπίσθιο τμήμα. Μέσα στην ενότητα, ένα λουρί καλωδίων συνδέει τους μπροστινό και πίσω μέρος προσαρμοστές. Οι ενότητες κασετών μπορούν να τοποθετηθούν σε οποιοδήποτε ράφι σειράς κασετών MPO και ο τοίχος τοποθετεί τις επιτροπές μπαλωμάτων.
Τεχνική παράμετρος
όνομα προϊόντων | 24 ίνα 0.9mm ενότητα 50/125 καλωδίων MTP casstte σκοινί μπαλωμάτων οπτικών ινών 0.5meter στιλβωτικής ουσίας PC |
casstte μέγεθος | 117*99*35mm |
τύπος τρόπου | πολυ τρόπος |
αρίθμηση καλωδίων | πυρήνας 24 |
τύπος πυρήνων | OM3-300 |
Συνδετήρας MPO | αρσενικό 12 ινών |
χρώμα καλωδίων | χρώμα 12 |
διάμετρος καλωδίων | 0.9mm |
μήκος σκοινιού μπαλωμάτων | 0,5 μέτρα (μπορεί να προσαρμοστεί σύμφωνα με το αίτημά σας) |
έξω υλικό σακακιών | LSZH (μπορεί να είναι PVC ή LSZH) |
LC απώλεια εισαγωγής του /SC | ≤ 0.3dB |
LC επιστροφής απώλεια του /SC | ≥45 DB |
μήκος κύματος | 850/1300nm |
τύπος πυρήνων | 50/125um |
LC χρώμα του /SCconnector | Aqua |
LC/SC ferrule υλικό | Κεραμικός |
Ferrule MPO υλικό | πλαστικό |
Απώλεια εισαγωγής MPO | ≤0.5dB |
Επιστροφής απώλεια MPO | ≥25dB |
operater θερμοκρασία | -40~ +85℃ |
OEM/ODM | αποδεκτός |
εξουσιοδότηση | 3 έτη μετά από την παράδοση |
Χρόνος παράδοσης | 2-15 εργάσιμες ημέρες (σύμφωνα με την ποσότητά σας) |
Λόγω του διαστήματος της ενότητας είναι μικρός, έτσι το μήκος του σκοινιού μπαλωμάτων μέσα της ενότητας είναι 0.3-0.5meter.
Θερμός: αυτός ο τύπος ενότητας κασετών MPO είναι σχέδιο για το παράθυρο διανομής 1U μας, παρακαλώ επιβεβαιώστε το μέγεθος της επιτροπής μπαλωμάτων με μας ενώπιον σας διαταγή .otherwise που δεν θα ταιριάξει με για την επιτροπή μπαλωμάτων 1U σας.
έχει τον πυρήνα 12 πυρήνας/24 της ενότητας, και το εσωτερικό σκοινιού μπαλωμάτων μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις σας.
Πώς να διατάξει
1. Τύπος συνδετήρων: Mpo-LC
2. Τύπος τρόπου: ενιαίος τρόπος/πολυ τρόπος
3. Διάμετρος καλωδίων: 0,9 χιλ.
4. Υλικό επιστρώματος: PVC/LSZH
. αρίθμηση ινών 5: 12 πυρήνας/24core
6. Τύπος καλωδίων: G652D/G657A1/G657A2 ΤΟ /G655/OM1/OM2/OM3-150/OM3-300/OM4 ΤΟ /OM5
