Λεπτομέρειες:
|
| Όνομα Προϊόντος: | 1064nm ενιαίος τρόπος μερών οπτικής ίνας οπτικής ίνας κυκλοφορητικός με APC FC το συνδετήρα | Τύπος σύνδεσης: | FC APC |
|---|---|---|---|
| Τύπος τρόπου: | ενιαίος τρόπος | Λειτουργούν μήκος κύματος: | 1064nm |
| PDL: | ≤0.2dB | επιστροφή απώλεια: | ≥ 50dB |
| Διαγώνια συζήτηση: | ≥ 45dB | ||
| Υψηλό φως: | ενιαίος θραύστης ινών τρόπου,οπτικών ινών μοιράσετε |
||
Κυκλοφορητικό όνομα προϊόντων οπτικής ίνας

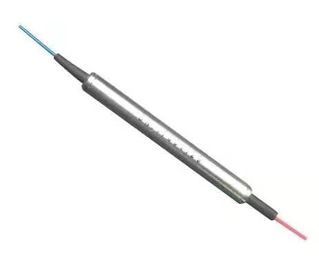

1064nm ενιαίος τρόπος μερών οπτικής ίνας οπτικής ίνας κυκλοφορητικός με APC FC το συνδετήρα
Κυκλοφορητική περιγραφή οπτικής ίνας
Οι κυκλοφορητές μπορούν να χρησιμοποιηθούν για να στείλουν τα οπτικά σήματα μέσω μιας ενιαίας ίνας σε δύο κατευθύνσεις.
Ένας οπτικός κυκλοφορητής είναι ανάλογος με έναν ηλεκτρονικό κυκλοφορητή και οι δύο εκτελούν τις παρόμοιες λειτουργίες.
Ένας οπτικός κυκλοφορητής είναι μια συσκευή τρεις-λιμένων που επιτρέπει στο φως για να ταξιδεψει μόνο σε μια κατεύθυνση.
Ένα σήμα που μπαίνει στο λιμένα 1 θα βγεί το λιμένα 2 με την ελάχιστη απώλεια, ενώ ένα σήμα που μπαίνει στο λιμένα 2 θα βγεί το λιμένα 3 με την ελάχιστη απώλεια. Ο ελαφρύς εισγμένος λιμένας 2 δοκιμάζει μια απώλεια μεγάλου ποσού στο λιμένα 1, και το φως που μπαίνει στο λιμένα 3 δοκιμάζει μια απώλεια μεγάλου ποσού στους λιμένες 2 και 1.
Οι οπτικοί κυκλοφορητές είναι μη-αμοιβαίες συσκευές. Αυτό σημαίνει ότι οποιεσδήποτε αλλαγές στις ιδιότητες του φωτός που προκαλείται με τη διάβαση μέσω της συσκευής δεν αντιστρέφονται με το ταξίδι στην αντίθετη κατεύθυνση.
Κυκλοφορητικά χαρακτηριστικά γνωρίσματα οπτικής ίνας
Υψηλή απομόνωση & υψηλή επιστροφής απώλεια
Χαμηλά απώλεια εισαγωγής & PDL
Οπτικός εποξικός ελεύθερος πορειών
Κυκλοφορητικές εφαρμογές οπτικής ίνας
Κυκλοφορητικές προδιαγραφές οπτικής ίνας
| Στοιχείο | Μονάδα | Παράμετροι | |||
| Λειτουργούν μήκος κύματος | NM | 1064 | |||
| Εύρος ζώνης | NM | ±5 | ±10 | ±20 | ±30 |
| Απομόνωση | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Εισαγωγή το Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Επιστροφής απώλεια | DB | ≥ 50 | |||
| Διαγώνια συζήτηση | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Μέγιστη οπτική δύναμη | MW | ≤ 300 | |||
| Τύπος ινών | / | Hi1060 | |||
| Θερμοκρασία λειτουργίας | 0Γ | 0~50 | |||
| Θερμοκρασία αποθήκευσης | 0Γ | -40~85 | |||
| Διάσταση συσκευασίας | χιλ. | 34x8.4x8.4 (P1) | |||
Σημείωση:
2. Οι προδιαγραφές υπόκεινται στην αλλαγή χωρίς προειδοποίηση.
Κυκλοφορητική διάσταση οπτικής ίνας (χιλ.)
Πληροφορίες CirculatorOrdering οπτικής ίνας (παράδειγμα: Cir-12210)
| CIR- | □ | □ | □ | □ | □ |
| Μήκος κύματος | Εύρος ζώνης | Τύπος ινών | Μήκος ινών | Τύπος συνδετήρων | |
1.1064nm | 1.±5nm | ίνα 1.250μm | 1.0.5 +/- 0,1 μ | 0.No συνδετήρας |
