Λεπτομέρειες:
|
Όνομα Προϊόντος: | SM οπτικοί κυκλοφορητές, κυκλοφορητικός ενιαίος τύπος τρόπου οπτικής ίνας 1310 NM | Τύπος σύνδεσης: | FC/PC συνδετήρες συνδετήρων FC/APC |
---|---|---|---|
Τύπος τρόπου: | ενιαίος τρόπος | Κεντρικό μήκος κύματος: | 1310 NM |
PDL: | ≤0.2dB | επιστροφή απώλεια: | ≥ 50dB |
Διαγώνια συζήτηση: | ≥ 45dB | Τύπος Fiber: | Hi1060 |
Θερμοκρασία λειτουργίας: | 0~50℃ | Σειρά μήκους κύματος: | 1280 - 1340 NM ή 1280 - 1400 NM |
Υψηλό φως: | ενιαίος θραύστης ινών τρόπου,οπτικών ινών μοιράσετε |
Κυκλοφορητικό όνομα προϊόντων οπτικής ίνας

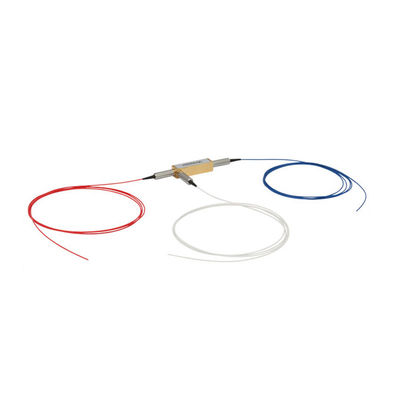

SM οπτικοί κυκλοφορητές, κυκλοφορητικός single-mode τύπος οπτικής ίνας 1310 NM
Κυκλοφορητική περιγραφή οπτικής ίνας
1310 κυκλοφορητές οπτικών ινών NM SM είναι διαθέσιμοι, με τους συνδετήρες FC/PC, ή με τους συνδετήρες FC/APC. Οι συνδετήρες FC/PC και FC/APC έχουν ένα στενό κλειδί 2 χιλ.
Οι κυκλοφορητές CIR1310, cir1310-FC και cir1310-apc μας έχουν έναν μέγιστο χειρισμό δύναμης 300 MW (CW).
Ο ευρυζωνικός κυκλοφορητής οπτικών ινών cir-1310-50-apc σχεδιάζεται συγκεκριμένα για τις εφαρμογές ΥΧΕ. Αυτός ο κυκλοφορητής καυχάται μια ευρύτερη σειρά μήκους κύματος από τον τυποποιημένο οπτικό κυκλοφορητή ινών 1310 NM μας SM και έχει έναν μέγιστο χειρισμό δύναμης 500 MW (CW).
Οι κυκλοφορητές μπορούν να χρησιμοποιηθούν για να στείλουν τα οπτικά σήματα μέσω μιας ενιαίας ίνας σε δύο κατευθύνσεις.
Ένας οπτικός κυκλοφορητής είναι ανάλογος με έναν ηλεκτρονικό κυκλοφορητή και οι δύο εκτελούν τις παρόμοιες λειτουργίες.
Ένας οπτικός κυκλοφορητής είναι μια συσκευή τρεις-λιμένων που επιτρέπει στο φως για να ταξιδεψει μόνο σε μια κατεύθυνση.
Ένα σήμα που μπαίνει στο λιμένα 1 θα βγεί το λιμένα 2 με την ελάχιστη απώλεια, ενώ ένα σήμα που μπαίνει στο λιμένα 2 θα βγεί το λιμένα 3 με την ελάχιστη απώλεια. Ο ελαφρύς εισγμένος λιμένας 2 δοκιμάζει μια απώλεια μεγάλου ποσού στο λιμένα 1, και το φως που μπαίνει στο λιμένα 3 δοκιμάζει μια απώλεια μεγάλου ποσού στους λιμένες 2 και 1.
Οι οπτικοί κυκλοφορητές είναι μη-αμοιβαίες συσκευές. Αυτό σημαίνει ότι οποιεσδήποτε αλλαγές στις ιδιότητες του φωτός που προκαλείται με τη διάβαση μέσω της συσκευής δεν αντιστρέφονται με το ταξίδι στην αντίθετη κατεύθυνση.
Κυκλοφορητικά χαρακτηριστικά γνωρίσματα οπτικής ίνας
Υψηλή απομόνωση & υψηλή επιστροφής απώλεια
Χαμηλά απώλεια εισαγωγής & PDL
Οπτικός εποξικός ελεύθερος πορειών
Κυκλοφορητικές εφαρμογές οπτικής ίνας
Κυκλοφορητικές προδιαγραφές οπτικής ίνας
Στοιχείο | Μονάδα | Παράμετροι | |||
Λειτουργούν μήκος κύματος | NM | 1064 | |||
Εύρος ζώνης | NM | ±5 | ±10 | ±20 | ±30 |
Απομόνωση | DB | ≥25 | ≥23 | ≥20 | ≥20 |
Εισαγωγή το Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | DB | ≤0.2 | |||
Επιστροφής απώλεια | DB | ≥ 50 | |||
Διαγώνια συζήτηση | DB | ≥ 45 | |||
PDL | DB | ≤ 0,1 | |||
Μέγιστη οπτική δύναμη | MW | ≤ 300 | |||
Τύπος ινών | / | Hi1060 | |||
Θερμοκρασία λειτουργίας | 0Γ | 0~50 | |||
Θερμοκρασία αποθήκευσης | 0Γ | -40~85 | |||
Διάσταση συσκευασίας | χιλ. | 34x8.4x8.4 (P1) |
Σημείωση:
2. Οι προδιαγραφές υπόκεινται στην αλλαγή χωρίς προειδοποίηση.
Κυκλοφορητική διάσταση οπτικής ίνας (χιλ.)
Πληροφορίες CirculatorOrdering οπτικής ίνας (παράδειγμα: Cir-12210)
CIR- | □ | □ | □ | □ | □ |
Μήκος κύματος | Εύρος ζώνης | Τύπος ινών | Μήκος ινών | Τύπος συνδετήρων | |
1.1064nm |
1.±5nm |
ίνα 1.250μm |
1.0.5 +/- 0,1 μ |
0.No συνδετήρας |
