Λεπτομέρειες:
|
Όνομα Προϊόντος: | 1550nm κυκλοφορητές ινών, ή κυκλοφορητικός ενιαίος τρόπος οπτικής ίνας 1310 NM | Τύπος σύνδεσης: | Συνδετήρες FC PC/APC |
---|---|---|---|
Τύπος τρόπου: | SM | PDL: | ≤0.2dB |
επιστροφή απώλεια: | ≥ 50dB | Διαγώνια συζήτηση: | ≥ 45dB |
Τύπος Fiber: | Hi1060 | Λιμένας num: | 3 λιμένες |
Σειρά μήκους κύματος: | 1280 - 1340 NM ή 1280 - 1400 NM | Διάσταση συσκευασίας: | 34x8.4x8.4 (P1) χιλ. |
Υψηλό φως: | ενιαίος θραύστης ινών τρόπου,οπτικών ινών μοιράσετε |

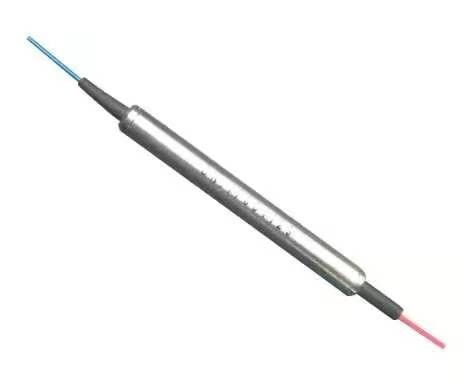

Κυκλοφορητικό όνομα προϊόντων οπτικής ίνας

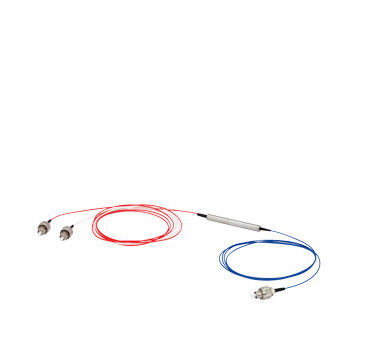

1550nm κυκλοφορητές ινών, ή κυκλοφορητικός ενιαίος τρόπος οπτικής ίνας 1310 NM
Κυκλοφορητική περιγραφή οπτικής ίνας
Αυτό που είναι κυκλοφορητής οπτικής ίνας
Η λειτουργία ενός κυκλοφορητή οπτικής ίνας είναι παρόμοια με αυτήν ενός κυκλοφορητή μικροκυμάτων.
Είναι τρεις ή περισσότερη συσκευή λιμένων multiport. Το Lightwave διαβιβάζεται από έναν λιμένα στον επόμενο διαδοχικό λιμένα με μια ελάχιστη απώλεια αλλά εμποδίζεται από έναν λιμένα στον προηγούμενο λιμένα.
Οι οπτικοί κυκλοφορητές χρησιμοποιήθηκαν αρχικά στα συστήματα τηλεπικοινωνιών. Εντούτοις, με την έτοιμη διαθεσιμότητα των χαμηλού κόστους και υψηλής απόδοσης κυκλοφορητών, χρησιμοποιούνται επίσης στους τομείς αντίληψης και απεικόνισης.
Ένας οπτικός κυκλοφορητής είναι μια συσκευή τρεις-λιμένων που επιτρέπει στο φως για να ταξιδεψει μόνο σε μια κατεύθυνση.
Ένα σήμα που μπαίνει στο λιμένα 1 θα βγεί το λιμένα 2 με την ελάχιστη απώλεια, ενώ ένα σήμα που μπαίνει στο λιμένα 2 θα βγεί το λιμένα 3 με την ελάχιστη απώλεια. Ο ελαφρύς εισγμένος λιμένας 2 δοκιμάζει μια απώλεια μεγάλου ποσού στο λιμένα 1, και το φως που μπαίνει στο λιμένα 3 δοκιμάζει μια απώλεια μεγάλου ποσού στους λιμένες 2 και 1.
Οι οπτικοί κυκλοφορητές είναι μη-αμοιβαίες συσκευές. Αυτό σημαίνει ότι οποιεσδήποτε αλλαγές στις ιδιότητες του φωτός που προκαλείται με τη διάβαση μέσω της συσκευής δεν αντιστρέφονται με το ταξίδι στην αντίθετη κατεύθυνση.
Κυκλοφορητικά χαρακτηριστικά γνωρίσματα οπτικής ίνας
Υψηλή απομόνωση & υψηλή επιστροφής απώλεια
Χαμηλά απώλεια εισαγωγής & PDL
Οπτικός εποξικός ελεύθερος πορειών
Κυκλοφορητικές εφαρμογές οπτικής ίνας
Κυκλοφορητικές προδιαγραφές οπτικής ίνας
Στοιχείο | Μονάδα | Παράμετροι | |||
Λειτουργούν μήκος κύματος | NM | 1064 | |||
Εύρος ζώνης | NM | ±5 | ±10 | ±20 | ±30 |
Απομόνωση | DB | ≥25 | ≥23 | ≥20 | ≥20 |
Εισαγωγή το Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | DB | ≤0.2 | |||
Επιστροφής απώλεια | DB | ≥ 50 | |||
Διαγώνια συζήτηση | DB | ≥ 45 | |||
PDL | DB | ≤ 0,1 | |||
Μέγιστη οπτική δύναμη | MW | ≤ 300 | |||
Τύπος ινών | / | Hi1060 | |||
Θερμοκρασία λειτουργίας | 0Γ | 0~50 | |||
Θερμοκρασία αποθήκευσης | 0Γ | -40~85 | |||
Διάσταση συσκευασίας | χιλ. | 34x8.4x8.4 (P1) |
Σημείωση:
2. Οι προδιαγραφές υπόκεινται στην αλλαγή χωρίς προειδοποίηση.
Κυκλοφορητική διάσταση οπτικής ίνας (χιλ.)
Πληροφορίες CirculatorOrdering οπτικής ίνας (παράδειγμα: Cir-12210)
CIR- | □ | □ | □ | □ | □ |
Μήκος κύματος | Εύρος ζώνης | Τύπος ινών | Μήκος ινών | Τύπος συνδετήρων | |
1.1064nm |
1.±5nm |
ίνα 1.250μm |
1.0.5 +/- 0,1 μ |
0.No συνδετήρας |
