Λεπτομέρειες:
|
| Συνδετήρας: | MPO/MTP | Τύπος συνδετήρων: | MPO/LC |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | -40℃ ~ +80℃, 40~+85 | Απώλεια εισαγωγής: | Τυποποιημένη απώλεια και ελίτ |
| Εξουσιοδότηση: | 1 έτη | Υλικό: | Πλαστικά και κράμα αργιλίου |
| Μήκος κύματος: | 850nm/1310nm/1550nm | Ικανότητα: | Sc ανώτατο 12core/LC ανώτατο 24core |
| Υψηλό φως: | Επιτροπή μπαλωμάτων κασετών MTP MPO,Επιτροπή μπαλωμάτων κασετών LGX MPO,1550nm τοποθετημένη ράφι κασέτα ινών |
||

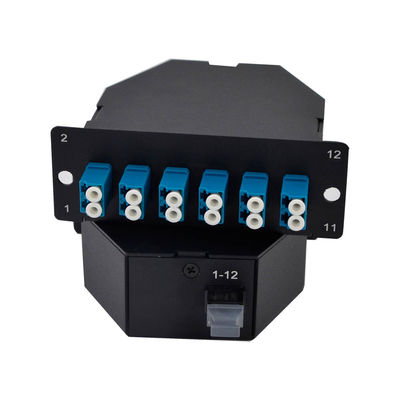

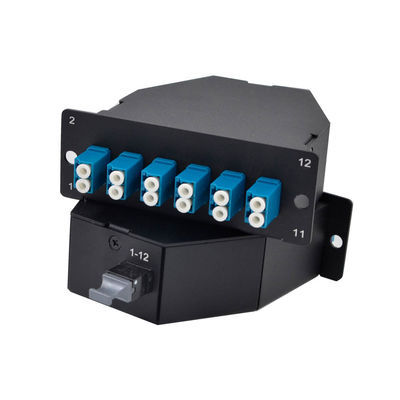

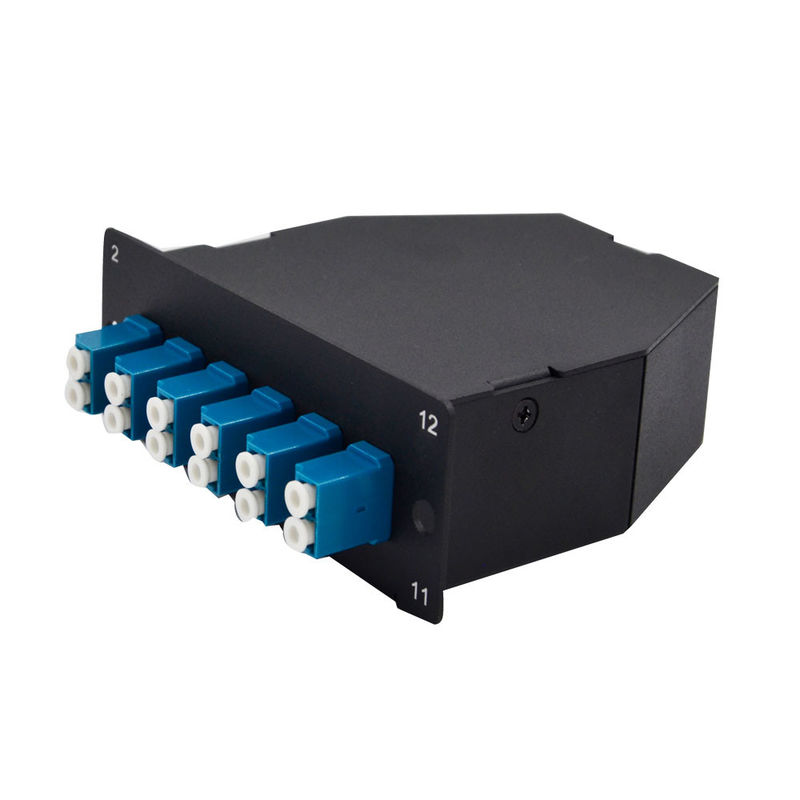

Το ράφι τοποθέτησε τον τύπο Β 12 ελίτ MTP ινών/ενότητα LGX κασετών MPO
Περιγραφή προϊόντων της ενότητας κασετών MTP/MPO:
ffers ένα ευρύ φάσμα του ενιαίου τρόπου και των πολλαπλού τρόπου κασετών οπτικών ινών MPO. Οι κασέτες προ-ολοκληρώνονται, προδοκιμασμένος, και θραύση για να μειώσουν μέσα το χρόνο εγκαταστάσεων. Προσφέρουν μια μορφωματική λύση για να κάνουν τις κινήσεις, προσθέτουν, και αλλαγές εύκολες. Ο οπίσθιος συνδετήρας MPO είναι συμβατός με ένα σκοινί μπαλωμάτων MTP®. Οι κασέτες ινών είναι διαθέσιμες σε τρεις μορφές Κλασικές – 72 ίνες LC ανά RU, υψηλή πυκνότητα (HD) – 96 ίνες LC ανά RU, και plug and play – 96 ίνες ανά RU.
Κλασικός: Η κασέτα είναι συμβατό σύστημα LGX® και μπορεί να εγκαταστήσει πολλές συνημμένα βιομηχανικά τυποποιημένων και κενές επιτροπές μπαλωμάτων.
Χαρακτηριστικά γνωρίσματα της ενότητας κασετών MTP/MPO:
Το υψηλής ποιότητας υλικό αργιλίου επιτρέπει τις συμπαγείς και ανθεκτικές κασέτες.
Οι κασέτες προσφέρουν μια προ-ολοκληρωμένη λύση που κερδίζει χρόνο στη συνέλευση και τη λήξη.
Ο συνδετήρας MPO μειώνει την απώλεια εισαγωγής που ενισχύει την απόδοση συνδέσεων καναλιών.
Κατάλληλος για οποιεσδήποτε εφαρμογές με μια ανάγκη για το υψηλότερο εύρος ζώνης.
Οι κασέτες επιτρέπουν μέχρι 72 ίνες μέσα σε 1RMS.
Συμβατό σύστημα με τις κλασικά επιτροπές μπαλωμάτων οπτικών ινών LGX συμβατά και τα συνημμένα οπτικών ινών ράφι-υποστηριγμάτων & τοίχος-υποστηριγμάτων.
Αρσενικός προσαρμοστής MPO της ενότητας κασετών MTP/MPO:
Υλικό: Τερεφθαλικό πολυβουτυλένιου (PBT)
Χρώμα: Μαύρος
Κύκλοι ζευγαρώματος: 1000 κύκλοι ζευγαρώματος
ΚΑΠ σκόνης: TPR
Χρώμα: Μαύρος
Απώλεια εισαγωγής: <0>
Υλικό της ενότητας κασετών MTP/MPO:
Κατοικία κασετών:
Υλικό: Κράμα αργιλίου
Επιφάνεια που τελειώνει: Μαύρο παλτό σκονών
• Μορφωματικό σχέδιο υψηλής πυκνότητας, ίνα μέχρι 96 σε 1U για την αποδοτική χρησιμοποίηση.
• Προ-ολοκληρωμένη κασέτα για τη βελτιωμένη αξιοπιστία και τη γρήγορη επέκταση.
• Συνδετήρες υψηλής επίδοσης για να επιτύχει έναν χαμηλό οπτικό προϋπολογισμό απώλειας.
• Οι ενότητες βουλωμάτων & παιχνιδιού επιτρέπουν στη γρήγορη εγκατάσταση των πολλαπλάσιων συνδέσεων ινών.
• Προσφερθείς σε ένα ευρύ φάσμα των διαμορφώσεων απόδοσης και πολικότητας.
• Η corning ίνα compoliant στα πρότυπα Telcordia, EIA/TIA και IEC.
| Αρίθμηση ινών | 12 / 24 | Τρόπος ινών | OM3 50/125 μm |
| Μπροστινός τύπος συνδετήρων | 12 ντούμπλεξ LC UPC | Οπίσθιος τύπος συνδετήρων | αρσενικό 1x MPO UPC (που καρφώνεται) |
| Προσαρμοστής MPO | Κλειδί μέχρι το κλειδί κάτω | Ίνα υάλου | Corning ClearCurve® |
| Απώλεια εισαγωγής | MPO≤0.35 DB, LC≤0.2 DB | Επιστροφής απώλεια | MPO≥20 DB, LC≥30 DB |
| Λειτουργούσα θερμοκρασία | 0°C σε 70°C | Θερμοκρασία αποθήκευσης | -40°C σε 75°C |
| Διαστάσεις (HxWxD) | 1.38 ' x4.29 ' x4.64» (35x109x118 χιλ.) | Εφαρμογή | Ταίριασμα για την κασέτα τύπων AF |
Ιδιότητες απόδοσης της ενότητας κασετών MTP/MPO:
| Μπροστινός συνδετήρας | LC/SC ντούμπλεξ |
| Υλικό του μανικιού | Zirconia κεραμικό |
| Απώλεια εισαγωγής | Πολλαπλού τρόπου: Ενιαίος τρόπος UPC ≤0.2dB: APC ≤0.3dB UPC ≤0.2dB |
| Επιστροφής απώλεια | Πολλαπλού τρόπου: Ενιαίος τρόπος UPC ≥30dB: APC ≥60dB UPC ≥50dB |
Απεικόνιση πολικότητας της ενότητας κασετών MTP/MPO:
Σε οποιαδήποτε εγκατάσταση, είναι σημαντικό να εξασφαλιστεί ότι η συσκευή αποστολής σημάτων από τη μία πλευρά ταιριάζει με τον αντίστοιχο δέκτη στο άλλο άκρο. FS παρέχει διάφορες ευφυείς λύσεις που μπορούν να σας βοηθήσουν να διαχειριστείτε και να βελτιστοποιήσετε το δίκτυό σας και τη συνδετικότητά της.
