Λεπτομέρειες:
|
| Συνδετήρας: | MPO/MTP | Τύπος συνδετήρων: | MPO/SC |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | -40℃ ~ +80℃, 40~+85 | Απώλεια εισαγωγής: | Τυποποιημένη απώλεια και ελίτ |
| Τύπος: | Πολλαπλού τρόπου | Εξουσιοδότηση: | 1 έτη |
| Υλικό: | Πλαστικά και κράμα αργιλίου | Μήκος κύματος: | 850nm/1310nm/1550nm |
| Ικανότητα: | Sc ανώτατο 12core/LC ανώτατο 24core | ||
| Υψηλό φως: | 24f ενότητα κασετών σειράς MPO,SM ενότητα ΚΚ MPO κασέτα,Fanout MPO MTP ενότητα κασετών |
||

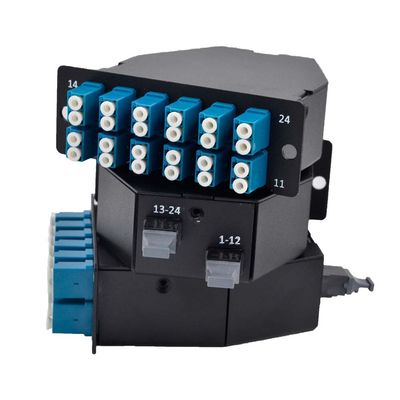

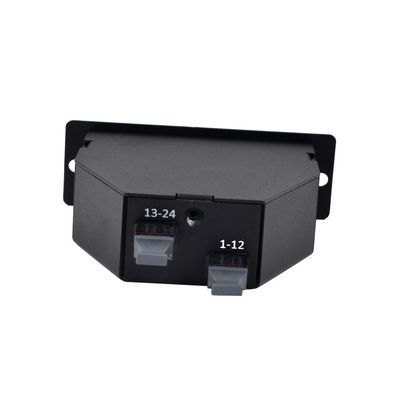

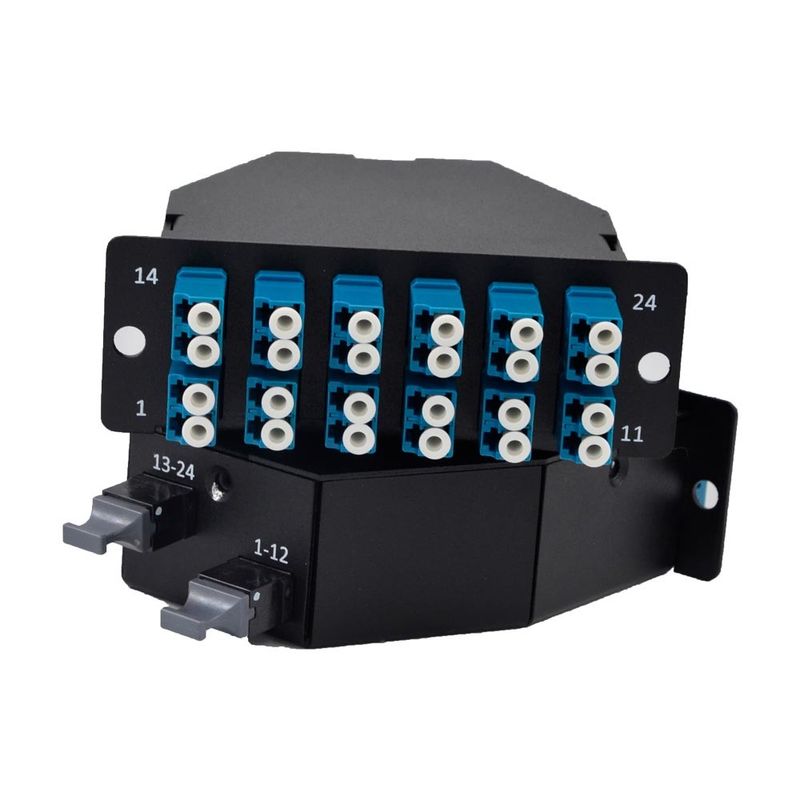

Χαμηλή απώλεια SM/ΚΚ 24 ελίτ MPO σειράς ινών/Fanout MTP ενότητα κασετών
Περιγραφή Fanout MPO/MTP της ενότητας κασετών
Οι ενότητες κασετών MPO/MTP παρέχουν την ασφαλή μετάβαση μεταξύ των ιδιαίτερων συνδετήρων MPO/MTP και LC ή Sc. Παρέχουν έναν γρήγορο, σοβαρά μια υψηλή επίδοση και έναν ικανό τρόπο να επεκταθούν μέχρι 24 12 ινών Sc λιμένες LC ή σε μια ενιαία ενότητα. Οι ενότητες μπορούν να τοποθετηθούν πλαίσια multislot 1U ή 4U 19 στα». Είναι διαθέσιμοι στο πολλαπλού τρόπου και Single-mode καλώδιο.
Χαρακτηριστικά γνωρίσματα Fanout MPO/MTP της ενότητας κασετών
Υψηλή πυκνότητα και μικρό σχέδιο, εύκολη και γρήγορη εγκατάσταση.
Διαθέσιμος σε 12/24/48 εκδόσεις ινών.
Οι συνδέσεις τομέων με την εξασφαλισμένη ποιότητα και απλοποιούν τη δρομολόγηση ινών.
Η μορφωματική διαχείριση συστήματος, εύκολος επανασχηματισμός για τις κινήσεις, προσθέτει, και αλλάζει.
Προσαρμοσμένη πολικότητα ινών στην ενότητα.
Εφαρμογές Fanout MPO/MTP της ενότητας κασετών
Κεντρική υποδομή στοιχείων.
Διαχείριση ινών υψηλής πυκνότητας.
Δίκτυα τηλεπικοινωνιών και δίκτυα ευρειών ζωνών/CATV.
LAN/WAN εγκαταστάσεις
Αρσενικός προσαρμοστής MPO Fanout MPO/MTP της ενότητας κασετών
Υλικό: Τερεφθαλικό πολυβουτυλένιου (PBT)
Χρώμα: Μαύρος
Κύκλοι ζευγαρώματος: 1000 κύκλοι ζευγαρώματος
ΚΑΠ σκόνης: TPR
Χρώμα: Μαύρος
Απώλεια εισαγωγής: <0>
Υλικό Fanout MPO/MTP της ενότητας κασετών:
Κατοικία κασετών:
Υλικό: Κράμα αργιλίου
Επιφάνεια που τελειώνει: Μαύρο παλτό σκονών
| Αρίθμηση ινών | 12 / 24 | Τρόπος ινών | OM3 50/125 μm |
| Μπροστινός τύπος συνδετήρων | 12 ντούμπλεξ LC UPC | Οπίσθιος τύπος συνδετήρων | αρσενικό 1x MPO UPC (που καρφώνεται) |
| Προσαρμοστής MPO | Κλειδί μέχρι το κλειδί κάτω | Ίνα υάλου | Corning ClearCurve® |
| Απώλεια εισαγωγής | MPO≤0.35 DB, LC≤0.2 DB | Επιστροφής απώλεια | MPO≥20 DB, LC≥30 DB |
| Λειτουργούσα θερμοκρασία | 0°C σε 70°C | Θερμοκρασία αποθήκευσης | -40°C σε 75°C |
| Διαστάσεις (HxWxD) | 1.38 ' x4.29 ' x4.64» (35x109x118 χιλ.) | Εφαρμογή | Ταίριασμα για την κασέτα τύπων AF |
Ιδιότητες απόδοσης της ενότητας κασετών MTP/MPO:
| Μπροστινός συνδετήρας | LC/SC ντούμπλεξ |
| Υλικό του μανικιού | Zirconia κεραμικό |
| Απώλεια εισαγωγής | Πολλαπλού τρόπου: Ενιαίος τρόπος UPC ≤0.2dB: APC ≤0.3dB UPC ≤0.2dB |
| Επιστροφής απώλεια | Πολλαπλού τρόπου: Ενιαίος τρόπος UPC ≥30dB: APC ≥60dB UPC ≥50dB |
Απεικόνιση πολικότητας της Singlemode κασέτας:
Στους απλούς όρους, ένας συνδετήρας MTP®, όπως περιγράφεται από τις ΗΠΑ Conec, είναι «ένας υψηλής απόδοσης συνδετήρας MPO με τις πολλαπλάσιες κατασκευασμένες αυξήσεις προϊόντων, που βελτιώνει την οπτική και μηχανική απόδοση σε σύγκριση με τους γενικούς συνδετήρες MPO». MTP® και οι συνδετήρες MPO είναι πλήρως - συμβατό σύστημα.
MTP είναι ένα εμπορικό σήμα των ΗΠΑ Conec και οι συνδετήρες εμπορικών σημάτων MTP® είναι πλήρως υποχωρητικοί με τα πρότυπα 61754-7 IEC και τη TIA 604-5 – δακτυλογραφήστε MPO.
Μερικά από τα πλεονεκτήματα και τις διακρίσεις μεταξύ των συνδετήρων MTP® και MPO περιλαμβάνουν:
