Λεπτομέρειες:
|
όνομα: | Καλώδιο MPO MTP | Υλικό: | LSZH, OFNP Ή OFNR |
---|---|---|---|
τύπος τρόπου: | ΟΜ3 | τύπος πυρήνων: | 24 πυρήνας |
Συνδετήρας: | MTP | Χρώμα: | Aqua, πορτοκαλί, κίτρινο, κίτρινο κόκκινο Aqua |
Υψηλό φως: | Καλώδιο OM4 RoHS MPO MTP,Καλώδιο OM3 RoHS MPO MTP,Καλώδιο ξεμπλοκαρίσματος OM3 OM4 MPO LC |
24 καλώδιο 24 ινών OM3 OM4 RoHS MPO MTP πολλαπλού τρόπου σκέλη πυρήνων
24 πολλαπλού τρόπου καλώδιο ξεμπλοκαρίσματος mpo ολομέλειας πολικότητας Β σκελών OM3 ινών OM4 lc

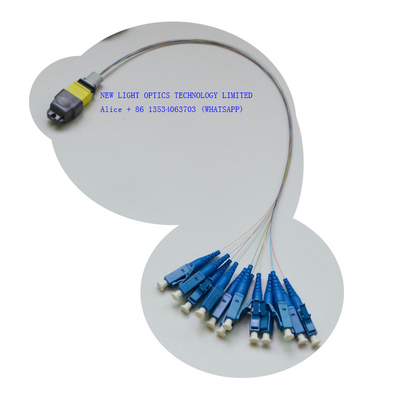

Περιγραφή του καλωδίου ξεμπλοκαρίσματος MPO LC
Τα ΝΕΑ ΕΛΑΦΡΙΑ καλώδια λουριών ΟΠΤΙΚΗΣ MTP/MPO είναι ένα είδος συνέλευσης καλωδίων ξεμπλοκαρίσματος/fanout MPO με έναν συνδετήρα MTP/MPO σε ένα τέλος και πολλαπλάσιοι συνδετήρες ενιαίος-ινών (LC, Sc, ST, FC, κ.λπ.) στο άλλο τέλος, που σχεδιάζεται για τη διανομή στοιχείων και δρομολόγηση στις επιτροπές μπαλωμάτων. Αυτές οι συνελεύσεις καλωδίων ικανοποιούν τις απαιτήσεις 10G/25G Ethernet, υψηλότερη ταχύτητα 40G/100G Ethernet, και μπορούν να χρησιμοποιηθούν για την πρότυπο-υποχωρητική μετανάστευση εγκαταστάσεων καλωδίων από 10G/25G σε 40G/100G. Τα καλώδια λουριών Opticking είναι πλήρως διαμορφώσιμα, διαθέσιμα με ποικίλους συνδυασμούς καλωδίων και συνδετήρων, συμπεριλαμβανομένου του τύπου συνδετήρων, των διαμορφώσεων ξεμπλοκαρίσματος και του υλικού σακακιών. Με την ιδιαίτερα ενσωματωμένη ικανότητα σχεδίου και κατασκευής, Opticking παρέχει τα προσαρμοσμένα καλώδια λουριών MTP/MPO που είναι 100% που εξετάζονται για να παραδώσουν τη βέλτιστες απόδοση και την αξιοπιστία.
Χαρακτηριστικά γνωρίσματα
Τύπος απώλειας εισαγωγής διαθέσιμος στα πρότυπα, ελίτ/χαμηλή απώλεια
Αρίθμηση ινών διαθέσιμη σε 8, 12, 24
MTP/MPO τύπος συνδετήρων διαθέσιμος στο αρσενικό, θηλυκό
Τύπος ινών διαθέσιμος σε SM (G652D, G657A1, G657A2), ΚΚ (OM1, OM2, OM3, OM4)
Τύπος σακακιών καλωδίων διαθέσιμος σε OFNR, LSZH, OFNP
Fanout μήκος διαθέσιμο σε 0.5m, 1m, κ.λπ.
Τύπος συνδετήρων πολυ-ινών διαθέσιμος σε MTP, MPO με APC ή το γυαλίζοντας τύπο PC
Τύπος συνδετήρων ενιαίος-ινών διαθέσιμος σε LC, το Sc με APC ή το γυαλίζοντας τύπο UPC
Γενικό μήκος καλωδίων διαθέσιμο σε 1 έως 999 μέτρα
Εργοστάσιο που ολοκληρώνεται & που εξετάζεται με την εξασφαλισμένη ποιότητα
Υψηλή πυκνότητα για να σώσει εντυπωσιακά το διάστημα
Συμμορφωθείτε με τον GR-1435-ΠΥΡΗΝΑ Telcordia, GR-2866-ΠΥΡΗΝΑΣ, GR-326-ΠΥΡΗΝΑΣ, RoHS
Εφαρμογές
Το κέντρο δεδομένων διασυνδέει
Εγκαταστάσεις σπονδυλικών στηλών
Δίκτυα τηλεπικοινωνιών
LAN/WAN εγκαταστάσεις
Χαρακτηριστικά γνωρίσματα
• Εργοστάσιο-ολοκληρωμένος παρέχετε τη συνεπή ποιότητα, υψηλή επίδοση και μειώστε το χρόνο εγκαταστάσεων
• 100% που εξετάζεται για τη χαμηλή απόδοση απώλειας εισαγωγής και την υψηλή επιστροφής απώλεια
• Θηλυκό MPO στο διπλό καλώδιο λουριών 4 Χ LC
• Κατάλληλος για την εφαρμογή MPO
• OM4 (OM3) ίνα 50/125μm
• Η πολικότητα τύπων Β, που χρησιμοποιείται για 40G οπτική eSR4 και 10gbase-SR QSFP διασυνδέει
• Βελτιστοποιημένη απόδοση – διαθέσιμη στην ελίτ MTP και τον ιδιαίτερο συνδετήρα ασφαλίστρου κατόπιν αιτήματος
• Συμμορφωθείτε με το IEC 61754-7, TIA/EIA 604-5, τον GR-1435-ΠΥΡΉΝΑ Telcordia και RoHS
• Σακάκι LSZH από προεπιλογή
Το καλώδιο μπαλωμάτων ινών MPO είναι υποχωρητικό (focis-5) στα πρότυπα IEC-61754-7 και Tia-604-5. Μπορεί να χρησιμοποιηθεί ευρέως για
Επισκόπηση καλωδίων MPO MTP
Τα νέα ελαφριά καλώδια λουριών εργοστασίων MTP/MPO και τα καλώδια κορμών MTP/MPO είναι δύο κοινά είδη καλωδίων ινών MTP/MPO. Διαφέρουν μεταξύ τους σε τέτοιες πτυχές όπως τη λειτουργία και την εφαρμογή.
MTP/MPO τα καλώδια λουριών σχεδιάζονται για τις εφαρμογές υψηλής πυκνότητας που απαιτούν τη υψηλή επίδοση και την ταχεία εγκατάσταση. Τα καλώδια λουριών παρέχουν μια μετάβαση από τα καλώδια πολυ-ινών στις μεμονωμένες ίνες ή τους διπλούς συνδετήρες. Επομένως, μπορούν να συναντήσουν ποικίλη ίνα τηλεγραφώντας τις απαιτήσεις.
MTP/MPO τα καλώδια κορμών σχεδιάζονται για τις εφαρμογές υψηλής πυκνότητας που προσφέρουν τα άριστα οφέλη από την άποψη της επιτόπιας αποταμίευσης χρόνου και χώρου εγκαταστάσεων. Τα καλώδια κορμών χρησιμεύουν ως μια μόνιμη σύνδεση που συνδέει τις ενότητες MTP/MPO ο ένας στον άλλο.
Το λέιζερ βελτιστοποίησε την πολλαπλού τρόπου δομημένη 40G/100G τηλεγράφηση χρησιμοποιεί την παράλληλη μετάδοση οπτικής. MPO είναι μια από τις συμπληρωματικές τεχνολογίες που επιτρέπει την ανάπτυξη και την επέκταση της παράλληλης συσκευής οπτικής. Οριζόμενο μέσα στα πρότυπα IEEE-802.3ba για τις ταχύτητες μετάδοσης επόμενης γενιάς 40G/100G Ethernet, διευκρινίζει για να διαμορφώσει ένα 40G Ethernet με τη χρησιμοποίηση τεσσάρων καναλιών 10G στη διέλευση και τεσσάρων καναλιών 10G που λαμβάνουν πέρα από έναν συνδετήρα 12 ινών MPO. Επιπλέον, ένα 100G Ethernet πρόκειται να χρησιμοποιήσει δέκα κανάλια 10G που διαβιβάζουν και το κανάλι δέκα 10G που λαμβάνει πέρα από έναν συνδετήρα 24 ινών MPO.
Χαρακτηριστικά γνωρίσματα καλωδίων MPO MTP
Τεχνική παράμετρος καλωδίων MPO MTP
Στοιχείο | Τεχνικές παράμετροι | |
Συνδετήρας | MPO/MTP (Φ Ή Μ) | MPO/MTP (Φ Ή Μ) |
Θερμοκρασία λειτουργίας | -40°C ~ +80°C | |
Θερμοκρασία αποθήκευσης | -40°C ~ +85°C | |
Απώλεια εισαγωγής |
SM: ≤ 0.75dB (τυποποιημένη αξία), ≤0.35dB (χαρακτηριστική αξία) ΚΚ: ≤ 0.50dB (τυποποιημένη αξία), ≤0.35dB (χαρακτηριστική αξία) |
|
Επιστροφής απώλεια | SM: ≥60dB ΚΚ: ≥35dB | |
Ο τύπος τελών MPO | Αρσενικό: με την καρφίτσα οδηγών Θηλυκό: χωρίς καρφίτσα οδηγών | |
Αρίθμηση ινών | 8,12&24 ίνα | |
Τύπος συνδετήρων του άλλου τέλους | MPO-θηλυκός, MPO-αρσενικός, FC, Sc, ST, MU, LC, E2000 | |
Τρόπος ινών | SINGLE-MODE (G652, G655, G657), ΠΟΛΛΑΠΛΟΎ ΤΡΌΠΟΥ (50, 62,5, OM2, OM3, OM4) | |
Τύπος καλωδίων ινών | 250um ίνα κορδελλών, καλώδιο κορδελλών, καλώδιο οπτικών ινών δεσμών |
Ο τύπος Α τριών μεθόδων πολικότητας, ο τύπος Β και ο τύπος Γ χρησιμοποιούνται για να εγγυηθούν τη σωστή αμφίδρομη κατανομή.
Pakcing
Θα το συσκευάσουμε από OPP την τσάντα και το κιβώτιο χαρτοκιβωτίων έξω. προκειμένου να προστατευθούν τα αγαθά δεν είναι χαλασμένος όταν παράδοση.
FQA
1. Q: Είστε κατασκευαστής;
Α: ναι, είμαστε κατασκευαστής σε Shenzhen, Κίνα
2. Q: Ποιο είναι MOQ σας;
Α: MOQ μπορεί να είναι PC 1, αλλά δεν πρόκειται να προτείνουμε να διατάξουμε τα PC 1, επειδή το κόστος θα είναι υψηλότερο, έτσι ώστε η τιμή θα είναι υψηλότερη από τον προϋπολογισμό σας.
3. Q: Ποια είναι η τιμή;
Α: Η τιμή είναι σύμφωνα με την ποσότητά σας. Αφότου ξέρτε την ποσότητά σας, θα προσφέρουμε την καλύτερη αξία μας σας. Η μεγάλη ποσότητα θα πάρει την πολύ ανταγωνιστική τιμή.
4. Q: Μπορείτε να αναφέρετε τη FOB τιμή;
Α: ναι μπορούμε, αλλά λόγω του μεγέθους και του βάρους δεν είναι μεγάλος, οι περισσότερες είναι παράδοση αεροπορικώς, DHL, TNT, το UPC, τη FEDEX, κ.λπ. Έτσι αυτό αυτό δύσκολο να κάνει τη FOB τιμή. Ο καλύτερος τρόπος μας αφήνεται ξέρει τις λεπτομερείς προδιαγραφές σας και ποσότητα, θα προσφέρουμε το φορτίο με την αξία προϊόντων της αναφοράς σας.
Έχουμε το πολύ ανταγωνιστικό logist τιμών. Εάν η ποσότητά σας είναι μεγάλη και υπάρχουν δωδεκάδες των κιβωτίων χαρτοκιβωτίων, μπορούμε να υπολογίσουμε το φορτίο θαλασσίως για την αναφορά σας.
Η τιμή EXW ή η τιμή CFR θα είναι καλύτερη. Μπορείτε να μας έρθετε σε επαφή με για περισσότερη λύση εάν χρειάζεστε.
5. Q: Πώς είναι η ποιότητά σας;
Α: Η παραγωγή μας είναι σύμφωνα με το IEC, η τυποποιημένη παραγωγή της Ευρώπης, που κλείνουν σχεδόν στο χωρίς σκόνη εργαστήριο. Εισαγόμενος εξοπλισμός παραγωγής και εξοπλισμός ποιοτικού ελέγχου. Ειδικά εξοπλισμοί MTP Daisi.
Όλα τα προϊόντα είναι δοκιμή 100% πριν από την παράδοση.
6. Q: Ποια είναι η χρονική ανοχή σας;
Α: Έχουμε τρία εργοστάσια στην Κίνα. Ένα εργοστάσιο για την παραγωγή καλωδίων οπτικών ινών, δύο εργοστάσια για το σκοινί μπαλωμάτων, το PLC, ODF, τον προσαρμοστή, τους εξασθενητές, κ.λπ.
Για το σκοινί μπαλωμάτων οπτικών ινών, η χρονική ανοχή μπορεί να είναι 2 -3 owrking ημέρες για 5000 PC. κανονικά προϊόντα που είμαστε το έχουμε στο απόθεμα. Μπορούμε να εξετάσουμε την επείγουσα διαταγή για σας. Περισσότερα informations, εσείς μπορούν να αισθανθούν ελεύθερα να μας έρθουν σε επαφή με.
7. Q: Ποια είναι η εξουσιοδότησή σας;
Α: για το σκοινί μπαλωμάτων, έχουμε 2 έτη εξουσιοδότησης από την παράδοση, αλλά μόνο αρμόδιος για την μη-τεχνητή ζημία. Για την τεχνητή ζημία, μπορούμε repare αυτό για σας δωρεάν, αλλά το φορτίο θα πληρωθεί από την πλευρά σας.
8. Q: Ποια είναι η συσκευασία σας;
Α: Χρησιμοποιούμε τη διεθνή συσκευασία εξαγωγής. σύνδεσε κάποια συσκευασία των διαφορετικών προϊόντων για την αναφορά σας. Μπορούμε επίσης να τυπώσουμε το λογότυπό σας στη συσκευασία
9. Q: Μπορείτε να κάνετε OEM/ODM;
Α: ναι. Είμαστε κατασκευαστής, όλα τα προϊόντα είναι δέχονται το cOem το /ODM. μπορούμε να υπογράψουμε τη συμφωνία εμπιστευτικότητας.
10. Q: Μπορώ να έχω ένα δείγμα;
Α: Εξαρτάται από ποια προϊόντα, για τον προσαρμοστή, εξασθενητής, σκοινί μπαλωμάτων, πλεξίδα, μπορούμε να παρέχουμε ένα sammple για σας δωρεάν. Αλλά φορτίο που ξεπληρώνεται από την πλευρά σας.
Για τα μεγάλα προϊόντα αξίας, δεν μπορούμε να το προσφέρουμε δωρεάν, δαπάνη δειγμάτων και το φορτίο που ξεπληρώνεται πρώτα, αφότου τοποθετήσατε τη διαταγή, η δαπάνη δειγμάτων θα επιστραφεί.
11. Q: Πώς μπορώ να διατάξω;
Α: 1. μας στέλνει το ταχυδρομείο σε ή στέλνει την έρευνα. ξέρτε το όνομα προϊόντων, λεπτομερείς προδιαγραφές, ποσότητα. Παρέχετε ότι σας λάβετε τη διεύθυνση εάν μας χρειάζεστε για να υπολογίσετε το φορτίο για σας.
2. Αφότου ξέρουμε τις απαιτήσεις σας, θα προσφέρει την καλύτερη αξία μας σας, με τη χρονική ανοχή. Η τιμή είναι σύμφωνα με την ποσότητά σας.
3. Όταν δέχεστε την αναφορά, θα κάνουμε το τιμολόγιο Profoma με τον τραπεζικό λογαριασμό μας.
4. Θα τακτοποιήσουμε την παραγωγή για σας αφότου λάβαμε την πληρωμή.
5. Προτού να επιβεβαιώσουμε παράδοση λάβετε τις πληροφορίες με σας πάλι .and θα σας στείλει τον αριθμό καταδίωξης σε μετά από την παράδοση.
6. Θα δοκιμάσουμε το καλύτερό μας για να καλύψουμε τις απαιτήσεις σας για μακροπρόθεσμη συνεργασία.
12. Q: Τι ο όρος πληρωμής σας;
Α: T/T, Western Union, Paypal, MoneyGram αμέσως. Για το μεγάλο ποσό, μπορεί 50% να καταθέσει εκ των προτέρων, ισορροπία 50% που πληρώνεται πριν από την παράδοση.
