Λεπτομέρειες:
|
όνομα: | Καλώδιο MPO MTP | Υλικό: | LSZH, OFNP Ή OFNR |
---|---|---|---|
τύπος τρόπου: | OM3 OM4 OS2 | τύπος πυρήνων: | το 8/12 /24core |
Συνδετήρας: | MPO | Χρώμα: | Aqua, πορτοκαλί, κίτρινο, κίτρινο κόκκινο Aqua |
Υψηλό φως: | Καλώδιο σακακιών MPO OM4 LSZH,Καλώδιο ινών σακακιών MPO 12 LSZH,Καλώδιο ινών OM4 MPO 24 |
12 24 πολλαπλού τρόπου σκέλη καλωδίων ινών MPO OM4 με το σακάκι LSZH
πολικότητα 12 24 σκελών ινών OM3 πολλαπλού τρόπου ένα καλώδιο ινών ολομέλειας om4
Καλώδιο ινών περιγραφής om4
Mpo-os2-24B είναι MPO σε MPO θηλυκό, OS2 Singlemode, 24 ίνα, καλώδιο τύπων Β διαθέσιμο στο μήκος από 1 μέτρο σε 50 μέτρα. Αυτή η MPO σε MPO χρήση καλωδίων Singlemode ίνα 9/125 μικρού με τη διάμετρο σακακιών καλωδίων 3 χιλ. Το υλικό σακακιών καλωδίων είναι διαθέσιμο σε δύο επιλογές – χαμηλός καπνός μηδενικά αλόγονο (LSZH) ή Nonconductive ολομέλεια οπτικής ίνας (OFNP). Το σακάκι καλωδίων LSZH εξασφαλίζει χαμηλότερο καπνό και μηά χαρακτηριστικά καπνού, αλλά τα καλώδια OFNP έχουν την αντίσταση στη φωτιά και τα χαμηλά χαρακτηριστικά παραγωγής καπνού. OFNP είναι το υψηλότερο καλώδιο ινών εκτίμησης πυρκαγιάς και κανένας άλλος τύπος καλωδίων δεν μπορεί να χρησιμοποιηθεί ως υποκατάστατα. MPO σε MPO υποστηρίξεις 1310nm και 1610nm καλωδίων wavelengts, και αυτό είναι μείωση σε 1310nm είναι 0.35dB/km και σε 1610nm είναι 0.22dB/km που εξασφαλίζει καλύτερη απόδοση στις μεγάλες αποστάσεις. MPO σε MPO καλώδιο εγγυάται την καλύτερη τυποποιημένη απώλεια εισαγωγής βαθμού που είναι κάτω από 0.7dB. Η λειτουργούσα θερμοκρασία εκτιμάται σε -20C σε +70C που ταιριάζει το ευρύ φάσμα των περιβαλλόντων. MPO σε MPO καλώδιο mpo-os2-24B κατασκευάζεται με τη διαμόρφωση διασταυρώσεων τύπων Β για να υποστηρίξει τον πομποδέκτη στον πομποδέκτη ή τον πομποδέκτη στις εφαρμογές κέντρων δεδομένων υψηλής ταχύτητας 100G επιτροπής μπαλωμάτων.
Mpo-os2-24B το καλώδιο μπαλωμάτων είναι CE/RoHS επικυρωμένο και είναι υποχωρητικό με τις ασφάλειες προτύπου προϊόντων. MPO σε MPO καλώδιο είναι πλήρως υποχωρητικό σε ISO/IEC-61754, το EN 50399 και τη EN προδιαγραφή 50575. Συνεπώς, η συμμόρφωση στα ανωτέρω πρότυπα εγγυάται ότι MPO σε MPO καλώδιο είναι intermateable με άλλο εξοπλισμό κατασκευαστών (καλώδια, cassetes, προσαρμοστές). Και επίσης εξασφαλίζει ότι το σακάκι καλωδίων συναντά πλήρως τις υλικές ιδιότητές του.
Κυριώτερα σημεία
Τύπος: Καλώδιο κορμών οπτικών ινών

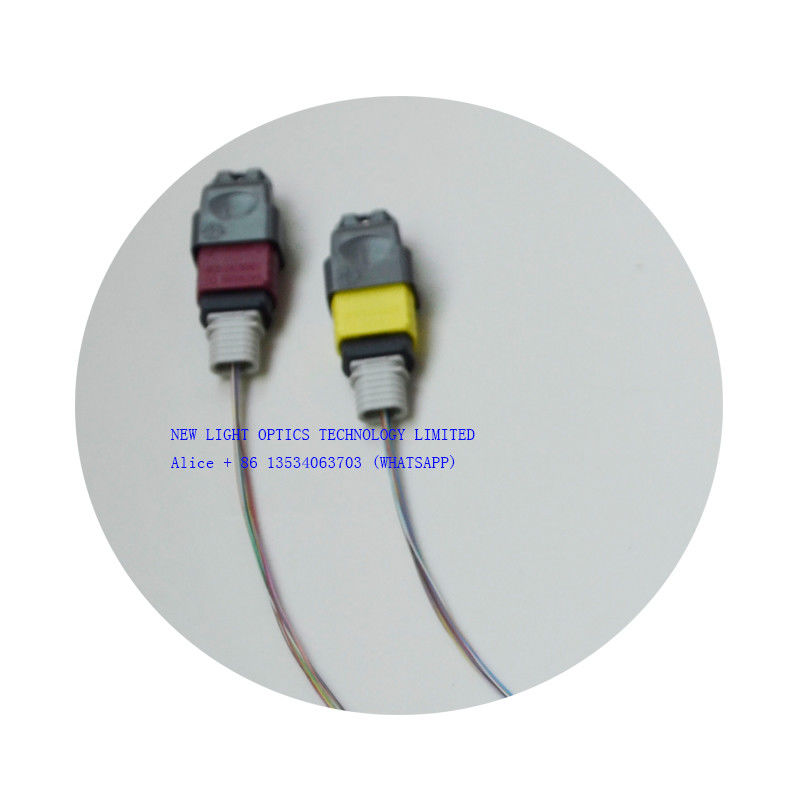

Συνδετήρας: Θηλυκό MPO στο θηλυκό MPO
Αρίθμηση ινών: 12 24
Πολικότητα: Τύπος Β
Τύπος ινών: Single-Mode ίνα OS2 9/125um (SMF)
Τύπος σακακιών: LSZH | OFNP
Μήκος κύματος: 1310 | 1610 NM
Λειτουργούσα θερμοκρασία: -20°C σε +70°C
Χρώμα: Κίτρινος
Μήκος καλωδίων: 1m 50m
Διαθέσιμος σε τρεις τύπους πολικότητας:
Τύπος-α (κατ' ευθείαν κατευθείαν)
Τύπος-β (ο σταυρός, κτύπησε)
Τύπος-γ (διαγώνιο ζευγάρι, ανατροπή)
Χαρακτηριστικά γνωρίσματα
• Εργοστάσιο-ολοκληρωμένος παρέχετε τη συνεπή ποιότητα, υψηλή επίδοση και μειώστε το χρόνο εγκαταστάσεων
• 100% που εξετάζεται για τη χαμηλή απόδοση απώλειας εισαγωγής και την υψηλή επιστροφής απώλεια

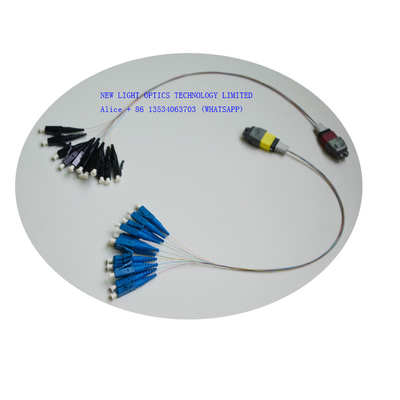

• Θηλυκό MPO στο διπλό καλώδιο λουριών 4 Χ LC
• Κατάλληλος για την εφαρμογή MPO
• OM4 (OM3) ίνα 50/125μm
• Η πολικότητα τύπων Β, που χρησιμοποιείται για 40G οπτική eSR4 και 10gbase-SR QSFP διασυνδέει
• Βελτιστοποιημένη απόδοση – διαθέσιμη στην ελίτ MTP και τον ιδιαίτερο συνδετήρα ασφαλίστρου κατόπιν αιτήματος
• Συμμορφωθείτε με το IEC 61754-7, TIA/EIA 604-5, τον GR-1435-ΠΥΡΉΝΑ Telcordia και RoHS
• Σακάκι LSZH από προεπιλογή
Το καλώδιο μπαλωμάτων ινών MPO είναι υποχωρητικό (focis-5) στα πρότυπα IEC-61754-7 και Tia-604-5. Μπορεί να χρησιμοποιηθεί ευρέως για
Επισκόπηση καλωδίων MPO MTP
Τα νέα ελαφριά καλώδια λουριών εργοστασίων MTP/MPO και τα καλώδια κορμών MTP/MPO είναι δύο κοινά είδη καλωδίων ινών MTP/MPO. Διαφέρουν μεταξύ τους σε τέτοιες πτυχές όπως τη λειτουργία και την εφαρμογή.
Επιλέξτε την πολικότητά σας
Τύπος Α - κατ' ευθείαν: Η Straight-through πολικότητα είναι χαρακτηριστικά για τη σύνδεση των επιτροπών μπαλωμάτων. Συνδέονται με καλώδιο σε μια αντανακλημένη διαμόρφωση, που πηγαίνει από την καρφίτσα 1 σε ένα τέλος συνδετήρων στην καρφίτσα 1 στο αντίθετο άκρο, κ.λπ.
Τύπος Β - ανατροπή: Η πολικότητα ανατροπής χρησιμοποιείται πρώτιστα για τη σύνδεση με τις μεταβάσεις και τους πομποδέκτες στις εφαρμογές 40Gb. Σε μια πολικότητα ανατροπής 12 σκελών, το καλώδιο συνδέεται με καλώδιο από την καρφίτσα 1 σε ένα τέλος συνδετήρων στην καρφίτσα 12 στο αντίθετο άκρο. Κατόπιν 2 έως 11, και ούτω καθεξής.
Τύπος Γ - που κτυπιέται: Η ζευγάρι-κτυπημένη πολικότητα είναι ο ο συνηθέστερα χρησιμοποιημένος τύπος πολικότητας για αυτό το καλώδιο, και χαρακτηριστικά χρησιμοποιημένος στις εφαρμογές κασέτα--κασετών. Η καρφίτσα 1 σε ένα τέλος πηγαίνει να καρφώσει 2 στο αντίθετο άκρο, και 2 έως 1, 3 έως 4, 4 έως 3, και ούτω καθεξής. Αυτό είναι η επιλογή πολικότητας προεπιλογής, αλλά μπορείτε να επιλέξετε την επιθυμητή πολικότητά σας από τις εξελισσόμενες επιλογές μας ανωτέρω.
Χαρακτηριστικά γνωρίσματα καλωδίων MPO MTP
Τεχνική παράμετρος καλωδίων MPO MTP
Στοιχείο | Τεχνικές παράμετροι | |
Συνδετήρας | MPO/MTP (Φ Ή Μ) | MPO/MTP (Φ Ή Μ) |
Θερμοκρασία λειτουργίας | -40°C ~ +80°C | |
Θερμοκρασία αποθήκευσης | -40°C ~ +85°C | |
Απώλεια εισαγωγής |
SM: ≤ 0.75dB (τυποποιημένη αξία), ≤0.35dB (χαρακτηριστική αξία) ΚΚ: ≤ 0.50dB (τυποποιημένη αξία), ≤0.35dB (χαρακτηριστική αξία) |
|
Επιστροφής απώλεια | SM: ≥60dB ΚΚ: ≥35dB | |
Ο τύπος τελών MPO | Αρσενικό: με την καρφίτσα οδηγών Θηλυκό: χωρίς καρφίτσα οδηγών | |
Αρίθμηση ινών | 8,12&24 ίνα | |
Τύπος συνδετήρων του άλλου τέλους | MPO-θηλυκός, MPO-αρσενικός, FC, Sc, ST, MU, LC, E2000 | |
Τρόπος ινών | SINGLE-MODE (G652, G655, G657), ΠΟΛΛΑΠΛΟΎ ΤΡΌΠΟΥ (50, 62,5, OM2, OM3, OM4) | |
Τύπος καλωδίων ινών | 250um ίνα κορδελλών, καλώδιο κορδελλών, καλώδιο οπτικών ινών δεσμών |
Ο τύπος Α τριών μεθόδων πολικότητας, ο τύπος Β και ο τύπος Γ χρησιμοποιούνται για να εγγυηθούν τη σωστή αμφίδρομη κατανομή.
Pakcing
Θα το συσκευάσουμε από OPP την τσάντα και το κιβώτιο χαρτοκιβωτίων έξω. προκειμένου να προστατευθούν τα αγαθά δεν είναι χαλασμένος όταν παράδοση.
FQA
1. Q: Είστε κατασκευαστής;
Α: ναι, είμαστε κατασκευαστής σε Shenzhen, Κίνα
2. Q: Ποιο είναι MOQ σας;
Α: MOQ μπορεί να είναι PC 1, αλλά δεν πρόκειται να προτείνουμε να διατάξουμε τα PC 1, επειδή το κόστος θα είναι υψηλότερο, έτσι ώστε η τιμή θα είναι υψηλότερη από τον προϋπολογισμό σας.
3. Q: Ποια είναι η τιμή;
Α: Η τιμή είναι σύμφωνα με την ποσότητά σας. Αφότου ξέρτε την ποσότητά σας, θα προσφέρουμε την καλύτερη αξία μας σας. Η μεγάλη ποσότητα θα πάρει την πολύ ανταγωνιστική τιμή.
4. Q: Μπορείτε να αναφέρετε τη FOB τιμή;
Α: ναι μπορούμε, αλλά λόγω του μεγέθους και του βάρους δεν είναι μεγάλος, οι περισσότερες είναι παράδοση αεροπορικώς, DHL, TNT, το UPC, τη FEDEX, κ.λπ. Έτσι αυτό αυτό δύσκολο να κάνει τη FOB τιμή. Ο καλύτερος τρόπος μας αφήνεται ξέρει τις λεπτομερείς προδιαγραφές σας και ποσότητα, θα προσφέρουμε το φορτίο με την αξία προϊόντων της αναφοράς σας.
Έχουμε το πολύ ανταγωνιστικό logist τιμών. Εάν η ποσότητά σας είναι μεγάλη και υπάρχουν δωδεκάδες των κιβωτίων χαρτοκιβωτίων, μπορούμε να υπολογίσουμε το φορτίο θαλασσίως για την αναφορά σας.
Η τιμή EXW ή η τιμή CFR θα είναι καλύτερη. Μπορείτε να μας έρθετε σε επαφή με για περισσότερη λύση εάν χρειάζεστε.
5. Q: Πώς είναι η ποιότητά σας;
Α: Η παραγωγή μας είναι σύμφωνα με το IEC, η τυποποιημένη παραγωγή της Ευρώπης, που κλείνουν σχεδόν στο χωρίς σκόνη εργαστήριο. Εισαγόμενος εξοπλισμός παραγωγής και εξοπλισμός ποιοτικού ελέγχου. Ειδικά εξοπλισμοί MTP Daisi.
Όλα τα προϊόντα είναι δοκιμή 100% πριν από την παράδοση.
6. Q: Ποια είναι η χρονική ανοχή σας;
Α: Έχουμε τρία εργοστάσια στην Κίνα. Ένα εργοστάσιο για την παραγωγή καλωδίων οπτικών ινών, δύο εργοστάσια για το σκοινί μπαλωμάτων, το PLC, ODF, τον προσαρμοστή, τους εξασθενητές, κ.λπ.
Για το σκοινί μπαλωμάτων οπτικών ινών, η χρονική ανοχή μπορεί να είναι 2 -3 owrking ημέρες για 5000 PC. κανονικά προϊόντα που είμαστε το έχουμε στο απόθεμα. Μπορούμε να εξετάσουμε την επείγουσα διαταγή για σας. Περισσότερα informations, εσείς μπορούν να αισθανθούν ελεύθερα να μας έρθουν σε επαφή με.
7. Q: Ποια είναι η εξουσιοδότησή σας;
Α: για το σκοινί μπαλωμάτων, έχουμε 2 έτη εξουσιοδότησης από την παράδοση, αλλά μόνο αρμόδιος για την μη-τεχνητή ζημία. Για την τεχνητή ζημία, μπορούμε repare αυτό για σας δωρεάν, αλλά το φορτίο θα πληρωθεί από την πλευρά σας.
8. Q: Ποια είναι η συσκευασία σας;
Α: Χρησιμοποιούμε τη διεθνή συσκευασία εξαγωγής. σύνδεσε κάποια συσκευασία των διαφορετικών προϊόντων για την αναφορά σας. Μπορούμε επίσης να τυπώσουμε το λογότυπό σας στη συσκευασία
9. Q: Μπορείτε να κάνετε OEM/ODM;
Α: ναι. Είμαστε κατασκευαστής, όλα τα προϊόντα είναι δέχονται το cOem το /ODM. μπορούμε να υπογράψουμε τη συμφωνία εμπιστευτικότητας.
10. Q: Μπορώ να έχω ένα δείγμα;
Α: Εξαρτάται από ποια προϊόντα, για τον προσαρμοστή, εξασθενητής, σκοινί μπαλωμάτων, πλεξίδα, μπορούμε να παρέχουμε ένα sammple για σας δωρεάν. Αλλά φορτίο που ξεπληρώνεται από την πλευρά σας.
Για τα μεγάλα προϊόντα αξίας, δεν μπορούμε να το προσφέρουμε δωρεάν, δαπάνη δειγμάτων και το φορτίο που ξεπληρώνεται πρώτα, αφότου τοποθετήσατε τη διαταγή, η δαπάνη δειγμάτων θα επιστραφεί.
11. Q: Πώς μπορώ να διατάξω;
Α: 1. μας στέλνει το ταχυδρομείο σε ή στέλνει την έρευνα. ξέρτε το όνομα προϊόντων, λεπτομερείς προδιαγραφές, ποσότητα. Παρέχετε ότι σας λάβετε τη διεύθυνση εάν μας χρειάζεστε για να υπολογίσετε το φορτίο για σας.
2. Αφότου ξέρουμε τις απαιτήσεις σας, θα προσφέρει την καλύτερη αξία μας σας, με τη χρονική ανοχή. Η τιμή είναι σύμφωνα με την ποσότητά σας.
3. Όταν δέχεστε την αναφορά, θα κάνουμε το τιμολόγιο Profoma με τον τραπεζικό λογαριασμό μας.
4. Θα τακτοποιήσουμε την παραγωγή για σας αφότου λάβαμε την πληρωμή.
5. Προτού να επιβεβαιώσουμε παράδοση λάβετε τις πληροφορίες με σας πάλι .and θα σας στείλει τον αριθμό καταδίωξης σε μετά από την παράδοση.
6. Θα δοκιμάσουμε το καλύτερό μας για να καλύψουμε τις απαιτήσεις σας για μακροπρόθεσμη συνεργασία.
12. Q: Τι ο όρος πληρωμής σας;
Α: T/T, Western Union, Paypal, MoneyGram αμέσως. Για το μεγάλο ποσό, μπορεί 50% να καταθέσει εκ των προτέρων, ισορροπία 50% που πληρώνεται πριν από την παράδοση.
