Λεπτομέρειες:
|
Υλικό: | Μέταλλο | τύπος τρόπου: | ενιαίος τρόπος/πολυ τρόπος |
---|---|---|---|
Τύπος συνδετήρων: | 3.0mm | Απώλεια εισαγωγής: | <0> |
Πιστοποιητικό: | CE, ISO, RoHS | Επιστροφής απώλεια: | PC≥40 UPC≥50 APC≥60 DB |
Υψηλό φως: | SX συνδετήρας πλεξίδων οπτικών ινών,οπτική ίνα συνδετήρων 3.0mm |

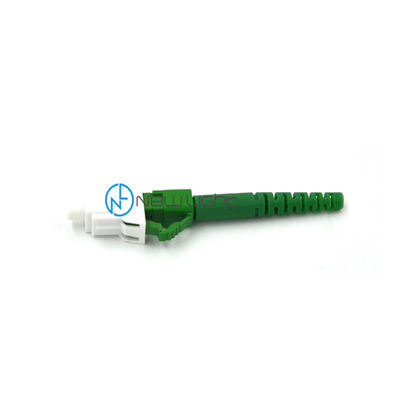

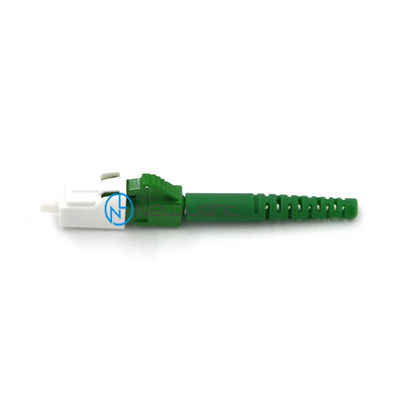

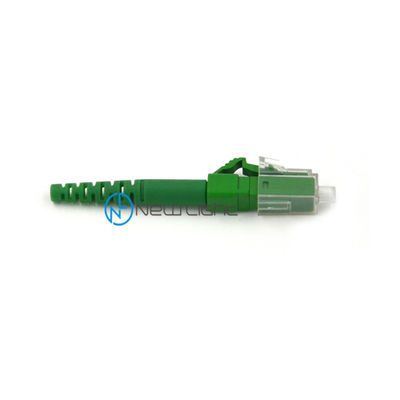

LC APC SX Pre-assembly μέρη 2.0mm συνδετήρων συνδετήρας οπτικών ινών 3.0mm lc
Ο οπτικός συνδετήρας lc οπτικής ίνας είναι μια μηχανική συσκευή με σκοπό να ευθυγραμμίσει τους συνδετήρες οπτικών ινών. Περιέχει το μανίκι διασύνδεσης, το οποίο κρατά δύο ferrules από κοινού.
Οι προσαρμοστές οπτικών ινών είναι τύπος φλαντζών στην πλαστική κατοικία Οι ενιαίοι προσαρμοστές τρόπου είναι με το κεραμικό μανίκι ενώ οι προσαρμοστές πολλαπλού τρόπου ινών είναι με το μανίκι χαλκού.
APC ο συνδετήρας είναι ένας τύπος συνδετήρα ινών που ελαχιστοποιεί το backreflection λόγω ενός 5° στην γωνία-στιλβωτική ουσία 15° που εφαρμόζεται για να τελειώσει τα πρόσωπα. Όπως επεξηγημένος στην ακόλουθη εικόνα.
Τους γωνία-γυαλισμένους συνδετήρες πρέπει μόνο να ζευγαρώσουν σε άλλους γωνία-γυαλισμένους συνδετήρες. Το ζευγάρωμα σε μια μη-γωνία γυάλισε απώλεια εισαγωγής αιτιών συνδετήρων την πολύ υψηλή. Οι γενικά γωνία-γυαλισμένοι συνδετήρες έχουν την υψηλότερη απώλεια εισαγωγής από ευθείες φυσικοί επαφών καλής ποιότητας.
«Εξαιρετικά» οι ποιοτικοί συνδετήρες μπορούν να επιτύχουν τη συγκρίσιμη πίσω αντανάκλαση σε έναν ψαρευμένο συνδετήρα όταν συνδέεται, αλλά μια ψαρευμένη σύνδεση διατηρούν τη χαμηλή πίσω αντανάκλαση ακόμα και όταν αποσυνδέεται το τέλος παραγωγής της ίνας.
Οι angled-γυαλισμένες συνδέσεις διακρίνονται ορατά με την χρήση μιας πράσινης μπότας ανακούφισης πίεσης, ή ενός πράσινου σώματος συνδετήρων. Τα μέρη προσδιορίζονται χαρακτηριστικά με την προσθήκη «/APC» στο όνομα.
Παραδείγματος χάριν, ένας ψαρευμένος συνδετήρας FC μπορεί να υποδειχθεί FC/APC, ένας ψαρευμένος συνδετήρας LC μπορεί να υποδειχθεί LC/APC, κ.λπ.
Η αξία της επιστροφής απώλειας για τους ζευγαρωμένους APC συνδετήρες στον τομέα θα είναι χαρακτηριστικά μεγαλύτερη από -65 DB. Για μια σύνδεση UPC, είναι κανονικά -55 DB.
Όταν οι συνδετήρες είναι unmated-τέτοιοι ως αχρησιμοποίητοι λιμένες σε μια διανομή FTTP η πλαίσιο-επιστροφής απώλεια για APC τους συνδετήρες είναι -65 DB ή μεγαλύτερη, έναντι των συνδετήρων UPC που θα είναι στη γειτονιά 14 DB.
Χαρακτηριστικά γνωρίσματα:
► Συμμορφώνεται με το IEC 61754-20 και τη TIA 604-2
► Χαμηλή απώλεια εισαγωγής και πίσω αντανάκλαση
► Διαμορφωμένη ξιφολόγχη κατοικία για την εύκολη λήξη
► Νικέλινο σώμα ορείχαλκου
Κεραμικό ferrule ► Zirconia με το PC υψηλών σημείων τελειώνει
► RoHS, ΠΡΟΣΙΤΌΤΗΤΑ SvHC υποχωρητικό
Εφαρμογές:
► Δίκτυα τοπικής περιοχής
► Στοιχεία - δίκτυα επεξεργασίας
► Εφαρμογή διανομής
► Διανομή εγκαταστάσεων
► Η δοκιμή και το εργαστήριο
Ευκολία - - χρήση
τύπος συνδετήρων | ενιαίος τρόπος/πολλαπλού τρόπου |
χρώμα | μπλε/πράσινος |
καλώδιο | 0.9/2.0/3.0 |
Χαρακτηριστικά γνωρίσματα:
-Χαμηλή απώλεια εισαγωγής και πίσω απώλεια αντανάκλασης
-Ferrule επιφάνεια τελών προ-που καλύπτεται δια θόλου
-Anti-rotation ακρίβειας κλειδί
-Νικέλινο σώμα ορείχαλκου
-Μπότες ύφους Telcordia
-Ελεύθερος-επιπλέοντας κεραμικό ferrule
Παράμετρος
όνομα προϊόντων | COem/ODM 3.0mm συνδετήρας του ST οπτικών ινών για το εσωτερικό σκοινί μπαλωμάτων διανομής |
τύπος τρόπου | ενιαίος τρόπος/πολυ τρόπος |
διάμετρος καλωδίων | 0.9 /2.0 / 3,0 χιλ. |
απώλεια εισαγωγής | ≤ 0.3dB (η χαμηλή απώλεια εισαγωγής μπορεί να είναι ≤ 0.35dB) |
επιστροφής απώλεια | ≥60 DB |
μήκος κύματος | 1310/1550 |
ferrule υλικό | Κεραμικός |
operater θερμοκρασία | -40~ +85℃ |
OEM/ODM | αποδεκτός |
εξουσιοδότηση | 3 έτη μετά από την παράδοση |
Χρόνος παράδοσης | 2-15 εργάσιμες ημέρες (σύμφωνα με την ποσότητά σας) |
περισσότερος συνδετήρας για την αναφορά
Τύπος συνδετήρων | LC/SC/FC/FC/E2000/MPO ΤΟ /MTRJ ΤΟ /SMA |
Τύπος τρόπου | ενιαίος τρόπος ή πολλαπλού τρόπου |
Τύπος καλωδίων | 0.9 / 2.0/3,0 χιλ. |
Πώς να διατάξει
1. Τύπος συνδετήρων: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. Τύπος τρόπου: ενιαίος τρόπος (UPC και APC)/πολυ τρόπος (PC)
3. Διάμετρος καλωδίων: 0,9/2,0/3,0 χιλ. (μπορέστε προσάρμοσε άλλη διάμετρο)
4. Υλικό επιστρώματος: PVC/LSZH
. αρίθμηση ινών 5: απλός/διπλός/πυρήνων 4/πυρήνων 6core/8 πυρήνας του /12/πυρήνας πυρήνας/96 24core/48 και ούτω καθεξής
6. Τύπος καλωδίων: G652D/G657A1/G657A2 ΤΟ /G655/OM1/OM2/OM3-150/OM3-300/OM4 ΤΟ /OM5
7. Μήκος σκοινιού μπαλωμάτων: σύμφωνα με την απαίτησή σας
8.MPO/MTP ο συνδετήρας πρέπει να μας αφήσει να ξέρουμε ποια μέθοδος (τύπος του /C τύπων Α/τύπων Β), αρσενικό ή θηλυκό, αρίθμηση ινών (4/8/12/16/24/32 ίνα)
