Λεπτομέρειες:
|
Υλικό: | Μέταλλο | τύπος τρόπου: | ενιαίος τρόπος/πολυ τρόπος |
---|---|---|---|
Τύπος συνδετήρων: | 3.0mm | Απώλεια εισαγωγής: | <0> |
Πιστοποιητικό: | CE, ISO, RoHS | Επιστροφής απώλεια: | PC≥40 UPC≥50 APC≥60 DB |
Υψηλό φως: | συνδετήρας οπτικής ίνας 0.9MM,συνδετήρας οπτικής ίνας 3.0mm |

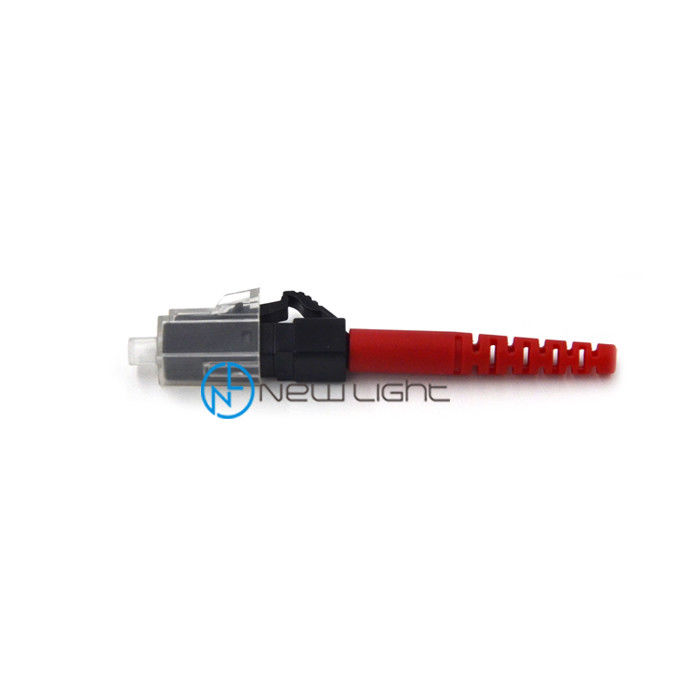

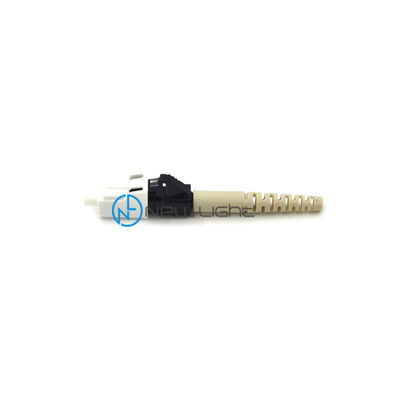

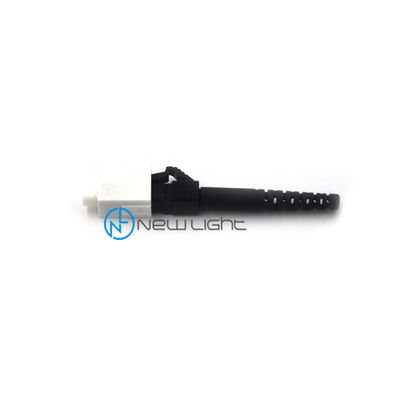

0.9 / 2.0/3.0mm πολλαπλού τρόπου τομέας PC - εγκαταστήσιμος συνδετήρας οπτικών ινών
LC ο συνδετήρας σκοινιού μπαλωμάτων ινών είναι μια ώθηση και μια δομή συρτών,
με την πλαστική κατοικία και ακριβές 1.25mm κεραμικό ferrule. LC ο τύπος είναι ένα δημοφιλές είδος μικρής ίνας μορφής
το οπτικό σκοινί μπαλωμάτων που μειώνουν το διάστημα και αυτό χρησιμοποιείται ευρέως για πυκνά την εγκατάσταση.
Το σκοινί μπαλωμάτων οπτικών ινών είναι ένα από τα περισσότερα συνήθως χρησιμοποιημένα συστατικά στο δίκτυο οπτικών ινών. οπτική ίνα
τα σκοινιά μπαλωμάτων μερικές φορές καλούνται επίσης τον άλτη οπτικών ινών ή καλώδια μπαλωμάτων οπτικών ινών. γενικά εκεί
είναι δύο τύποι σκοινιών μπαλωμάτων οπτικών ινών: ενιαία σκοινιά μπαλωμάτων οπτικών ινών τρόπου και πολλαπλού τρόπου οπτική ίνα
σκοινιά μπαλωμάτων. εδώ ο τρόπος λέξης σημαίνει το διαβιβάζοντας τρόπο του φωτός οπτικών ινών στη οπτική ίνα
πυρήνας καλωδίων. συνήθως το ενιαίο σκοινί μπαλωμάτων οπτικών ινών τρόπου είναι με το 9/125 γυαλί ινών και είναι κίτρινο σακάκι
το χρώμα, πολυ σκοινί μπαλωμάτων οπτικών ινών τρόπου είναι με το γυαλί 50/125 ή 62.5/125 ινών και είναι πορτοκαλί χρώμα.
LC ο συνδετήρας αναπτύχθηκε από τις νέες ελαφριές τεχνολογίες οπτικής και είναι μια πιό εξελικτική προσέγγιση στην επίτευξη των στόχων ενός συνδετήρα SFF (μικρός τύπος).
LC ο συνδετήρας χρησιμοποιεί τα παραδοσιακά συστατικά ενός διπλού συνδετήρα Sc που έχει ανεξάρτητες κεραμικές ferrules και τις κατοικίες με το γενικό μέγεθος που μειώνεται από το μισό.
Η οικογένεια LC των συνδετήρων περιλαμβάνει ένα αυτόνομο μονοκατευθυντικό σχέδιο και ο διπλός συνδετήρας διαθέσιμος και στον ενιαίο τρόπο και στις πολλαπλού τρόπου ανοχές, όλες σχεδίασε τη χρησιμοποίηση του σύρτη RJ-ύφους.
Οι συνδετήρες οπτικής ίνας, αυτό είναι ο οπτικός άλτης οπτικής ίνας ακρίβειας δύο τελών, η αποβάθρα επάνω σύμφωνα με το μέσο μετάδοσης μπορεί να διαιρεθεί σε κοινούς πυρίτιο-βασισμένους στον οπτικούς single-mode, πολλαπλού τρόπου άλτες, και άλλο όπως το πλαστικό για το μέσο μετάδοσης καλωδίων αλτών οπτικών ινών, με τη σύνδεση των επικεφαλής μορφών δομών μπορεί να διαιρεθεί σε: FC καλώδια αλτών, άλτες Sc, καλώδια αλτών του ST, καλώδια αλτών LC, καλώδια αλτών MTRJ, καλώδια αλτών MPO, καλώδια αλτών της MU, καλώδια αλτών SMA.
Τους γωνία-γυαλισμένους συνδετήρες πρέπει μόνο να ζευγαρώσουν σε άλλους γωνία-γυαλισμένους συνδετήρες. Το ζευγάρωμα σε μια μη-γωνία γυάλισε απώλεια εισαγωγής αιτιών συνδετήρων την πολύ υψηλή. Οι γενικά γωνία-γυαλισμένοι συνδετήρες έχουν την υψηλότερη απώλεια εισαγωγής από ευθείες φυσικοί επαφών καλής ποιότητας.
«Εξαιρετικά» οι ποιοτικοί συνδετήρες μπορούν να επιτύχουν τη συγκρίσιμη πίσω αντανάκλαση σε έναν ψαρευμένο συνδετήρα όταν συνδέεται, αλλά μια ψαρευμένη σύνδεση διατηρούν τη χαμηλή πίσω αντανάκλαση ακόμα και όταν αποσυνδέεται το τέλος παραγωγής της ίνας.
Οι angled-γυαλισμένες συνδέσεις διακρίνονται ορατά με την χρήση μιας πράσινης μπότας ανακούφισης πίεσης, ή ενός πράσινου σώματος συνδετήρων. Τα μέρη προσδιορίζονται χαρακτηριστικά με την προσθήκη «/APC» στο όνομα.
Παραδείγματος χάριν, ένας ψαρευμένος συνδετήρας FC μπορεί να υποδειχθεί FC/APC, ένας ψαρευμένος συνδετήρας LC μπορεί να υποδειχθεί LC/APC, κ.λπ.
Η αξία της επιστροφής απώλειας για τους ζευγαρωμένους APC συνδετήρες στον τομέα θα είναι χαρακτηριστικά μεγαλύτερη από -65 DB. Για μια σύνδεση UPC, είναι κανονικά -55 DB.
Όταν οι συνδετήρες είναι unmated-τέτοιοι ως αχρησιμοποίητοι λιμένες σε μια διανομή FTTP η πλαίσιο-επιστροφής απώλεια για APC τους συνδετήρες είναι -65 DB ή μεγαλύτερη, έναντι των συνδετήρων UPC που θα είναι στη γειτονιά 14 DB.
Χαρακτηριστικά γνωρίσματα:
Ενιαίος τρόπος και πολλαπλού τρόπου
Μανίκια Zirconia ή μανίκια χαλκού φωσφόρων
Διαθέσιμος χωρίς φλάντζες ή με τη φλάντζα για το ντούμπλεξ, που σώζει το διάστημα επιτροπής
Ανταποκριθείτε σε JIS5974 και bellcore τα πρότυπα GR-326
Υποχωρητικός με IEC874-14 & IEC874-19
Όλα τα μέρη υποχωρητικά με ROHS
Χαμηλή απώλεια εισαγωγής και πίσω απώλεια αντανάκλασης
Μπότες σε ποικίλα χρώματα
μπότα 0.9/2.0/3.0mm
τ
Εφαρμογές:
► Δίκτυα τοπικής περιοχής
► Στοιχεία - δίκτυα επεξεργασίας
► Εφαρμογή διανομής
► Διανομή εγκαταστάσεων
► Η δοκιμή και το εργαστήριο
Ευκολία - - χρήση
τύπος συνδετήρων | ενιαίος τρόπος/πολλαπλού τρόπου |
χρώμα | μπλε/πράσινος |
καλώδιο | 0.9/2.0/3.0 |
Χαρακτηριστικά γνωρίσματα:
-Χαμηλή απώλεια εισαγωγής και πίσω απώλεια αντανάκλασης
-Ferrule επιφάνεια τελών προ-που καλύπτεται δια θόλου
-Anti-rotation ακρίβειας κλειδί
-Νικέλινο σώμα ορείχαλκου
-Μπότες ύφους Telcordia
-Ελεύθερος-επιπλέοντας κεραμικό ferrule
Παράμετρος
όνομα προϊόντων | COem/ODM 3.0mm συνδετήρας του ST οπτικών ινών για το εσωτερικό σκοινί μπαλωμάτων διανομής |
τύπος τρόπου | ενιαίος τρόπος/πολυ τρόπος |
διάμετρος καλωδίων | 0.9 /2.0 / 3,0 χιλ. |
απώλεια εισαγωγής | ≤ 0.3dB (η χαμηλή απώλεια εισαγωγής μπορεί να είναι ≤ 0.35dB) |
επιστροφής απώλεια | ≥60 DB |
μήκος κύματος | 1310/1550 |
ferrule υλικό | Κεραμικός |
operater θερμοκρασία | -40~ +85℃ |
OEM/ODM | αποδεκτός |
εξουσιοδότηση | 3 έτη μετά από την παράδοση |
Χρόνος παράδοσης | 2-15 εργάσιμες ημέρες (σύμφωνα με την ποσότητά σας) |
περισσότερος συνδετήρας για την αναφορά
Τύπος συνδετήρων | LC/SC/FC/FC/E2000/MPO ΤΟ /MTRJ ΤΟ /SMA |
Τύπος τρόπου | ενιαίος τρόπος ή πολλαπλού τρόπου |
Τύπος καλωδίων | 0.9 / 2.0/3,0 χιλ. |
Πώς να διατάξει
1. Τύπος συνδετήρων: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. Τύπος τρόπου: ενιαίος τρόπος (UPC και APC)/πολυ τρόπος (PC)
3. Διάμετρος καλωδίων: 0,9/2,0/3,0 χιλ. (μπορέστε προσάρμοσε άλλη διάμετρο)
4. Υλικό επιστρώματος: PVC/LSZH
. αρίθμηση ινών 5: απλός/διπλός/πυρήνων 4/πυρήνων 6core/8 πυρήνας του /12/πυρήνας πυρήνας/96 24core/48 και ούτω καθεξής
6. Τύπος καλωδίων: G652D/G657A1/G657A2 ΤΟ /G655/OM1/OM2/OM3-150/OM3-300/OM4 ΤΟ /OM5
7. Μήκος σκοινιού μπαλωμάτων: σύμφωνα με την απαίτησή σας
8.MPO/MTP ο συνδετήρας πρέπει να μας αφήσει να ξέρουμε ποια μέθοδος (τύπος του /C τύπων Α/τύπων Β), αρσενικό ή θηλυκό, αρίθμηση ινών (4/8/12/16/24/32 ίνα)
